Plus opcional en inteligencia del sistema
Rejilla óptica de seguridad con función muting de ipf electronic
Las rejas fotoeléctricas de seguridad (categoría 4) de la serie OY32 (protección de dedos y manos) y OY36 (protección del cuerpo) de ipf electronic pueden equiparse opcionalmente con una función de muting. Esto significa que las cortinas ópticas de seguridad ya en uso también se pueden reequipar.

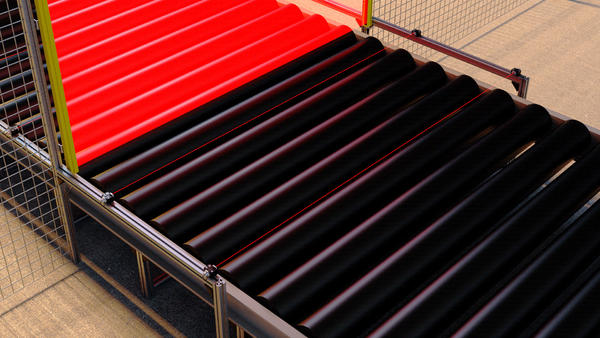

El muting es un método para desactivar automáticamente la función protectora de una cortina óptica de seguridad durante un breve espacio de tiempo durante un ciclo, con el fin de poder transportar mercancías sin obstáculos a una zona protegida.
Las cortinas ópticas de seguridad del OY32 y OY36 de ipf electronic pueden desactivarse mediante el relé de muting AO98A980 y los sensores de muting. Si las mercancías transportadas pasan por una rejilla fotoeléctrica, los sensores de muting deben generar una secuencia de señales específica para iniciar el ciclo de muting. Por lo tanto, una persona no puede activar el ciclo a través del relé de muting interviniendo o entrando en el campo de protección.
Tanto el muting secuencial como el cruzado pueden realizarse con los accesorios opcionales para las rejas fotoeléctricas de seguridad. En el muting secuencial, varios sensores conectados en serie (dos antes y dos después del campo de protección) se activan uno tras otro por las mercancías transportadas dentro del campo de protección. El muting cruzado sólo requiere dos sensores cuya zona de detección esté dispuesta en forma de cruz. El ciclo de muting comienza cuando ambos sensores son activados por la mercancía transportada.
La duración máxima permitida del proceso de muting puede ajustarse en 10 pasos desde 10s hasta infinito. El ciclo de muting de las rejas fotoeléctricas de seguridad también se señaliza mediante una luz de muting.
Las rejas fotoeléctricas de seguridad OY32 para protección de dedos y manos están disponibles con alturas de campo de protección de 150 a 1800 mm y una resolución de 14 mm, así como un alcance de hasta 6 m (protección de dedos) o con una resolución de 30 mm y un alcance de hasta 19 m (protección de manos). Las cortinas ópticas de seguridad para protección corporal (OY36) se ofrecen con alturas de campo de protección de 500, 800, 900 y 1200mm (alcance de hasta 50m), por lo que las rejillas ópticas integran de 2 a 4 ejes luminosos según el modelo.
