Primer émbolo de tope analógico de ipf

Sensor mecánico de alta precisión para mediciones de desplazamiento

Con los topes mecánicos como adaptadores metálicos de montaje superior para sensores inductivos de ipf, se puede solucionar el problema de los sensores pequeños robustos de forma muy sencilla y fiable. Sin embargo, para aplicaciones en las que los requisitos van más allá del mero control de presencia, ipf ofrece ahora el sensor mecánico YM120020 para mediciones de desplazamiento.

El YM120020 en diseño M12x1 tiene un rango de recorrido de -5 a +5mm con una desviación de linealidad máxima de ±0,5% en todo el rango de medición. La posición respectiva del émbolo con punta de sonda endurecida se emite como señal analógica (0...10V) a través de un conector M12.

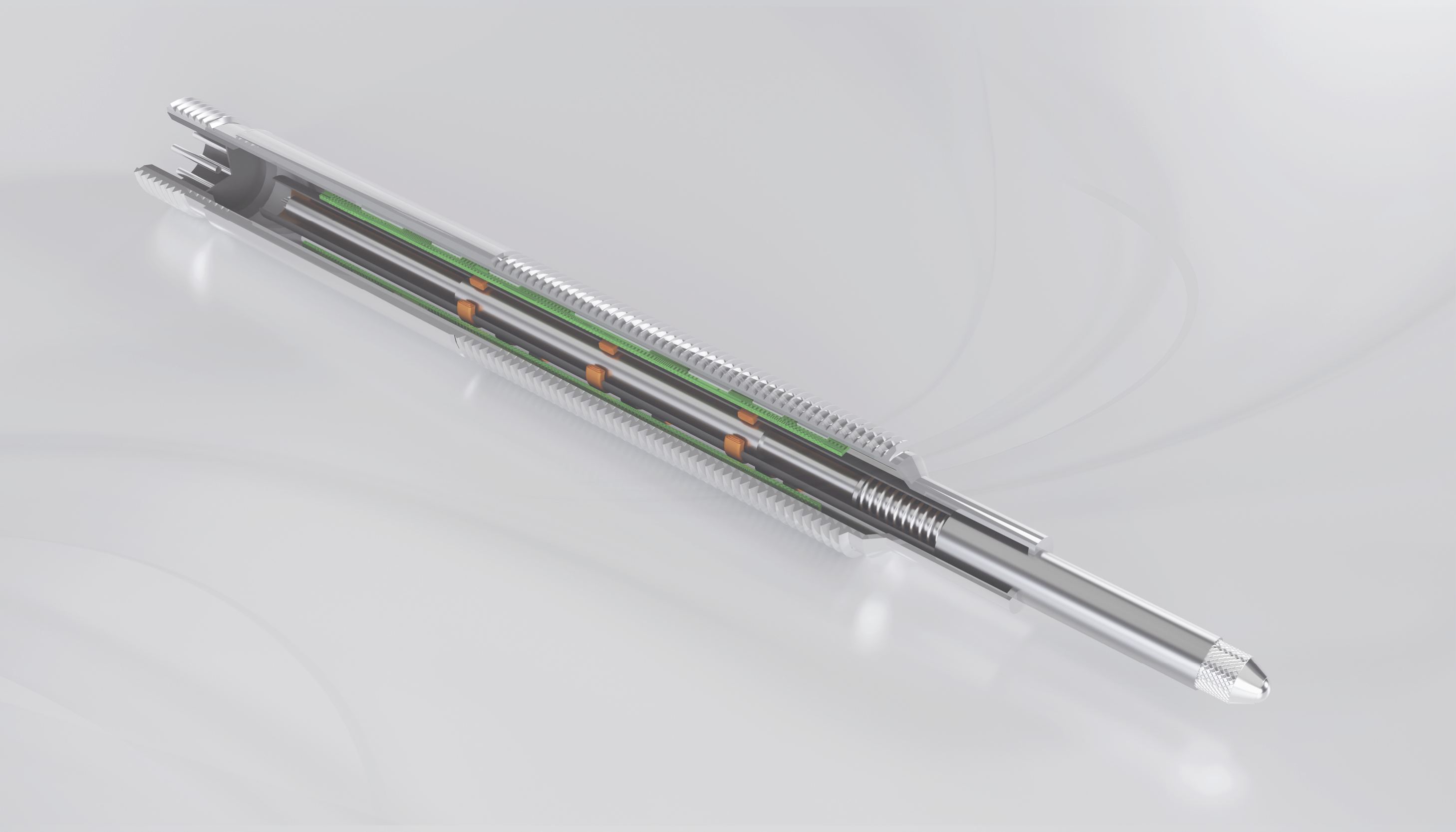

El nuevo sensor de ipf funciona según el principio del transformador diferencial, una forma especial de transformador. Una varilla de medición montada sobre un muelle sirve también como núcleo móvil de la bobina de excitación, con una bobina pasiva colocada a cada lado. En cuanto la varilla deja de estar en su posición central (0 mm), se induce una tensión en una de las dos bobinas vecinas, lo que permite medir el desplazamiento mediante la salida de una señal analógica por parte de la electrónica posterior. Gracias a su diseño de alta resolución y sin desgaste, la solución es muy precisa y mecánicamente muy robusta (resistencia a golpes de hasta 200 g). El principio de funcionamiento del YM120020 también garantiza que el valor medido se mantenga incluso después de una interrupción de la tensión.

Las áreas de aplicación del nuevo sensor mecánico se encuentran en todos los sectores de la automatización, así como en el aseguramiento de los procesos y la calidad, en los que predominan las condiciones ambientales adversas, como la humedad, los productos químicos agresivos o las altas temperaturas. Un ejemplo concreto en este contexto es el posicionamiento de placas de vidrio con una precisión muy alta de
