Sensor láser con supresión de fondo

Innovación de ipf con clase de protección láser 1 y ajuste sencillo del alcance

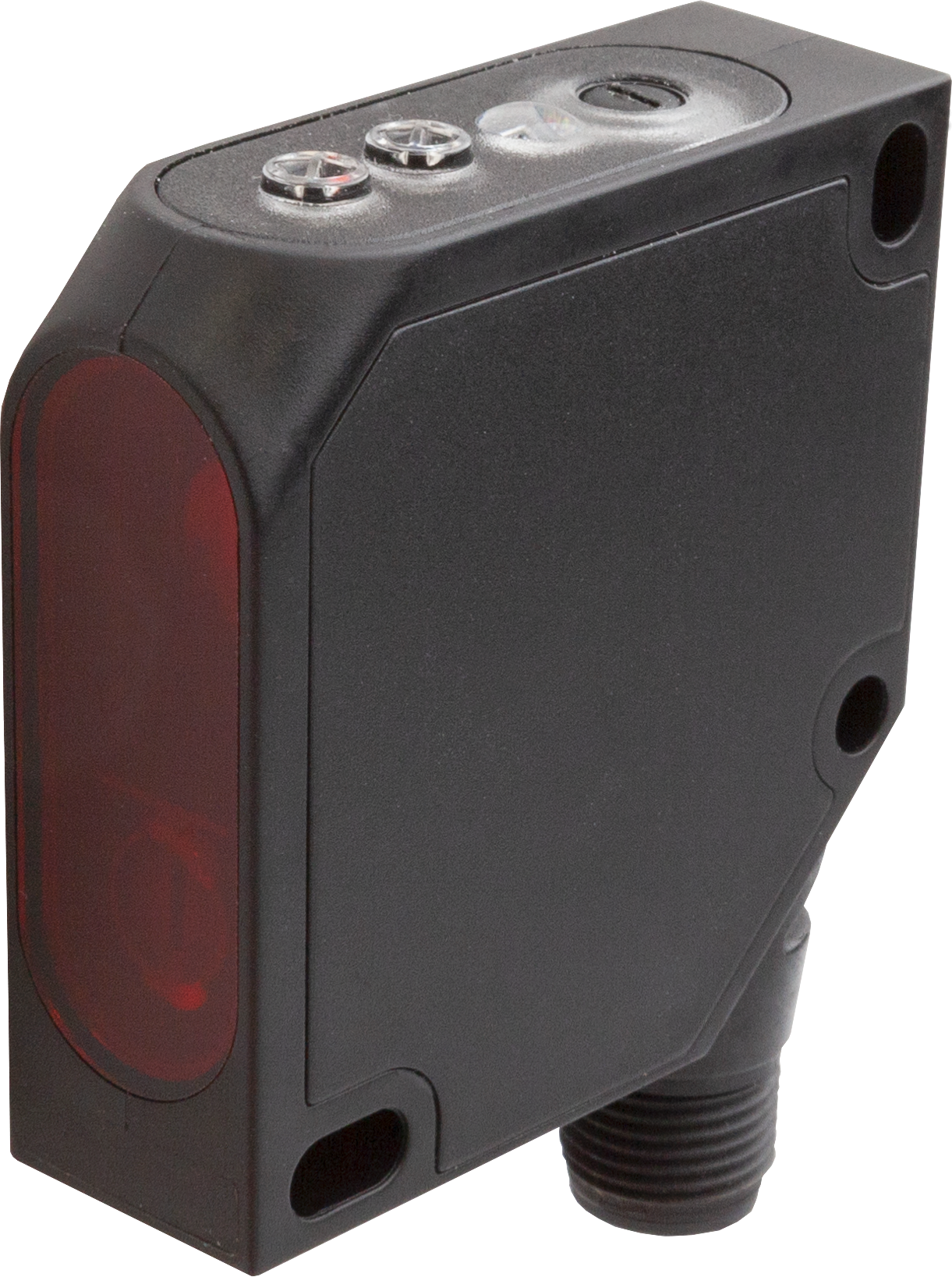

ipf electronic complementa su amplia cartera de sensores ópticos con el PT190420uno de los primeros sensores láser con un punto de luz láser claramente visible en la clase de protección láser 1, cuyo alcance puede ajustarse mecánicamente, es decir, utilizando un destornillador.

El PT190420 con un rango de detección de 50 a 300 mm es adecuado para escanear objetos muy pequeños con supresión simultánea del fondo. Además de la clase de protección láser 1, el nuevo producto ofrece la ventaja decisiva de una puesta en servicio muy sencilla. En comparación con los procedimientos de aprendizaje convencionales, el alcance de exploración del PT190420 se ajusta mediante una unidad de ajuste mecánica integrada y un LED de señalización. Por lo tanto, ya no es necesaria la ayuda, a veces lenta, de un manual de instrucciones ni de otras instrucciones. Por otra parte, el ajuste se realiza en sólo tres sencillos pasos.

Para lograr una supresión de fondo eficaz, la unidad de ajuste se coloca primero en el número de escala 1 (tope izquierdo) con un destornillador de ranura adecuado si no hay ningún objeto en la zona de detección. Si el fondo se encuentra dentro del campo de detección del sensor, se gira la unidad de ajuste en el sentido de las agujas del reloj hasta que se encienda el LED amarillo de señalización. Si el fondo está fuera del rango de detección, la unidad de ajuste debe ajustarse al valor máximo de la escala 10. A continuación, se introduce el objeto a detectar en la trayectoria del haz del sensor (el LED se ilumina) y se gira la unidad de ajuste en sentido antihorario hasta que el LED se apague. Por último, se ajusta la unidad de ajuste entre las posiciones previamente determinadas (sin objeto y con objeto), lo que determina el punto de conmutación óptimo del PT190420 está ajustado. Listo.

El PT190420 con protección IP67 tiene una frecuencia de conmutación muy alta de ≤2500Hz, por lo que está predestinado para su uso en procesos de alta velocidad. Otra característica especial: el conector del sensor láser, que se puede girar 270°, permite un montaje muy flexible en una amplia variedad de situaciones de instalación.
