Más que medir la presión
Con la serie DW5x ipf electronic presenta la nueva generación de sensores de presión, que cumplen una amplia gama de requisitos muy diferentes y pueden utilizarse en una gran variedad de aplicaciones para medios líquidos o gaseosos, como aplicaciones hidráulicas y neumáticas.

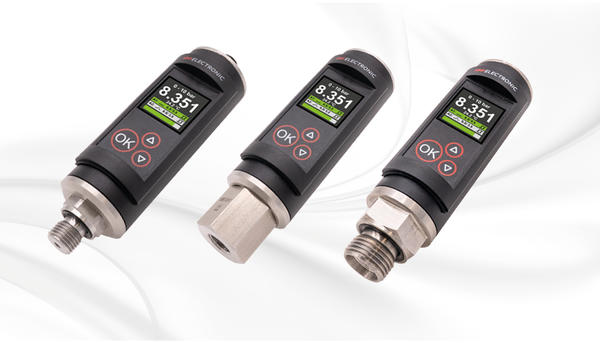

La serie de dispositivos cubre un amplio rango de presión de -1 a +600 bar. Los sensores con célula de medición digital totalmente de acero inoxidable y procesador integrado no sólo proporcionan la presión, sino también, por ejemplo, un valor de temperatura relativa del medio a controlar si es necesario. Los sensores están disponibles en tres variantes diferentes de célula de medición:
Rosca exterior de ¼", rosca interior de ¼" y rosca exterior de ½" con membrana enrasada.
Los sensores de presión se ajustan o parametrizan mediante tres botones integrados en la carcasa con navegación por menús en texto claro en la pantalla. Alternativamente, los sensores pueden parametrizarse a través de IO-Link. Una pantalla TFT en color integrada y de fácil lectura permite un manejo intuitivo de los sensores.
CARACTERÍSTICAS TÉCNICAS:
- Pantalla TFT en color intuitiva:
Fácil de leer, con modos de visualización versátiles, por ejemplo, visualización de texto sin formato, visualización de tendencias y visualización en color de los puntos de conmutación.
- Manejo sencillo:
Tres botones integrados en la carcasa con navegación por menús de texto simple permiten una parametrización rápida e intuitiva.
- Interfaz IO-Link:
Parametrización y diagnóstico alternativos (valores máximos y mínimos de presión y temperatura, duración de la sobrepresión, ciclos de conmutación de la salida 1, así como las horas de funcionamiento y el estado del aparato) directamente a través de la interfaz digital.
- Salidas flexibles:
Una salida de conmutación más una segunda salida variable, configurables individualmente como salida de conmutación, analógica o de alarma.
- Unidades variables:
Indicación de presión en bar, psi o MPa, salida analógica opcional de corriente (0...20 mA, 4...20 mA) o tensión (0...5 V, 0...10 V).
- Función de prueba fuera de línea:
Comprobación de todas las funciones del sensor sin presurización - Ideal para la puesta en servicio y el mantenimiento.
- Pantalla y carcasa giratorias:
La pantalla se puede girar de forma continua 360° en pasos de 90° para poder leerla de forma óptima en cualquier posición de montaje.
DW50xxxx: rosca exterior de ¼" pulgadas:
Art. Rango de presión
DW50310S -1...9 bar
DW50310D | 0...10 bar
DW50310T | 0...60 bar
DW503104 | 0...100 bar
DW503105 | 0...250 bar
DW503106 | 0...400 bar
DW503107 | 0...600 bar
DW51xxxx: ¼" pulgada rosca hembra:
Art. Rango de presión
DW51310U -1...9 bar
DW51310K -1...10 bar
DW51310D | 0...10 bar
DW51310T | 0...60 bar
DW513104 | 0...100 bar
DW513105 | 0...250 bar
DW503106 | 0...400 bar
DW513107 | 0...600 bar
DW52xxxx: ½" rosca macho*:
Art. Rango de presión
DW52310K -1...10 bar
DW52310D | 0...10 bar
DW52310T | 0...60 bar
DW523104 | 0...100 bar
DW523105 | 0...250 bar
DW523106 | 0...400 bar
DW523107 | 0...600 bar
*Con diafragma enrasado
Perfecta legibilidad
Navegación intuitiva por el menú de texto en la pantalla
