¿Puede ser un poco más preciso?

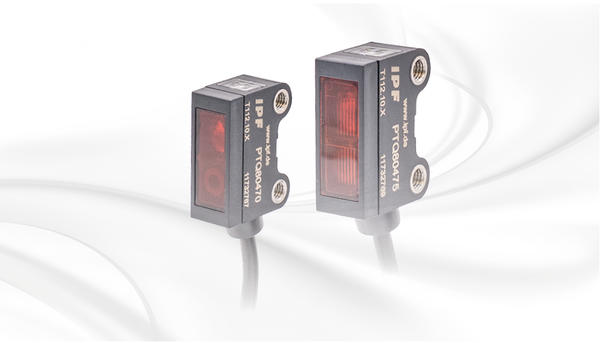

En el último número de INFO (nº 66) presentamos los últimos sensores del OTQ8 de la serie OTQ8. Pequeños sensores difusos de alto rendimiento. Sin embargo, si hay aplicaciones para las que el pequeño punto luminoso o la línea estrecha siguen siendo demasiado grandes, el PTQ80470 o el PTQ80475 podrían ser los dispositivos adecuados.
Ambos sensores funcionan según el principio de supresión de fondo por triangulación. La distancia de detección se ajusta mediante el conocido y sencillo procedimiento Teach, en el que se toca el panel trasero con una herramienta ferromagnética. Como fuente luminosa se instala en cada caso un diodo láser de la clase de protección láser 1 con luz roja visible.
El PTQ80470 tiene un haz de luz en forma de punto. En el punto focal, a una distancia de 40 mm, el diámetro del punto luminoso es de sólo 0,25 mm; en el alcance de exploración máximo ajustable de 120 mm, es de 4 mm. Esto significa que no sólo se pueden detectar objetos muy pequeños, sino que también se pueden detectar rápidamente gracias al breve tiempo de respuesta de 0,5 ms.
El PTQ80475 dispone de una fina línea láser. El punto focal se encuentra en un rango de exploración de 60 mm, por lo que la línea mide 28 mm de largo y 0,5 mm de ancho. En el rango de exploración máximo ajustable de 120 mm, la longitud es de 60 mm y la anchura de 2 mm. Con este sensor, se puede detectar un objeto independientemente de su posición siempre que se encuentre dentro del rango de detección de la línea y refleje suficiente luz en el ángulo adecuado. Especialmente cuando se detectan objetos redondos como alambres u objetos con una superficie irregular, el PTQ80475 muestra sus ventajas. El tiempo de respuesta es ligeramente superior, de 2 ms, ya que el procesador tiene que realizar más iteraciones para activar con precisión la salida de conmutación debido al mayor rango de medición óptica de la línea.
La conexión eléctrica se realiza a través de un conector de cable M8 de 4 polos; una salida de conmutación PNP funciona en el PIN 4 (cable negro) como contacto normalmente abierto y en el PIN 2 (cable blanco) como contacto normalmente cerrado.
Los sensores también tienen una característica especial con respecto a la instalación mecánica, ya que los robustos insertos metálicos de los orificios de montaje están equipados con una rosca M3. Junto con los soportes disponibles opcionalmente (p. ej. AO000580) o el soporte universal AY000116 la instalación se simplifica considerablemente.
