ARTÍCULO DESCONTINUADO

DW353124

DW353124
Modelo sucesor?
¡Estaremos encantados de asesorarle!
sensor de presión, Ø38mm 122largo, 0-100bar, 12-32V DC, G 0,25" A, 2x PNP Contacto NC/NA, 0 V ... 10 V / 4 mA ... 20 mA / 0 … 20 mA, Conector M12 8polos, IP65, PA 6.6 (plástico), Con pantalla

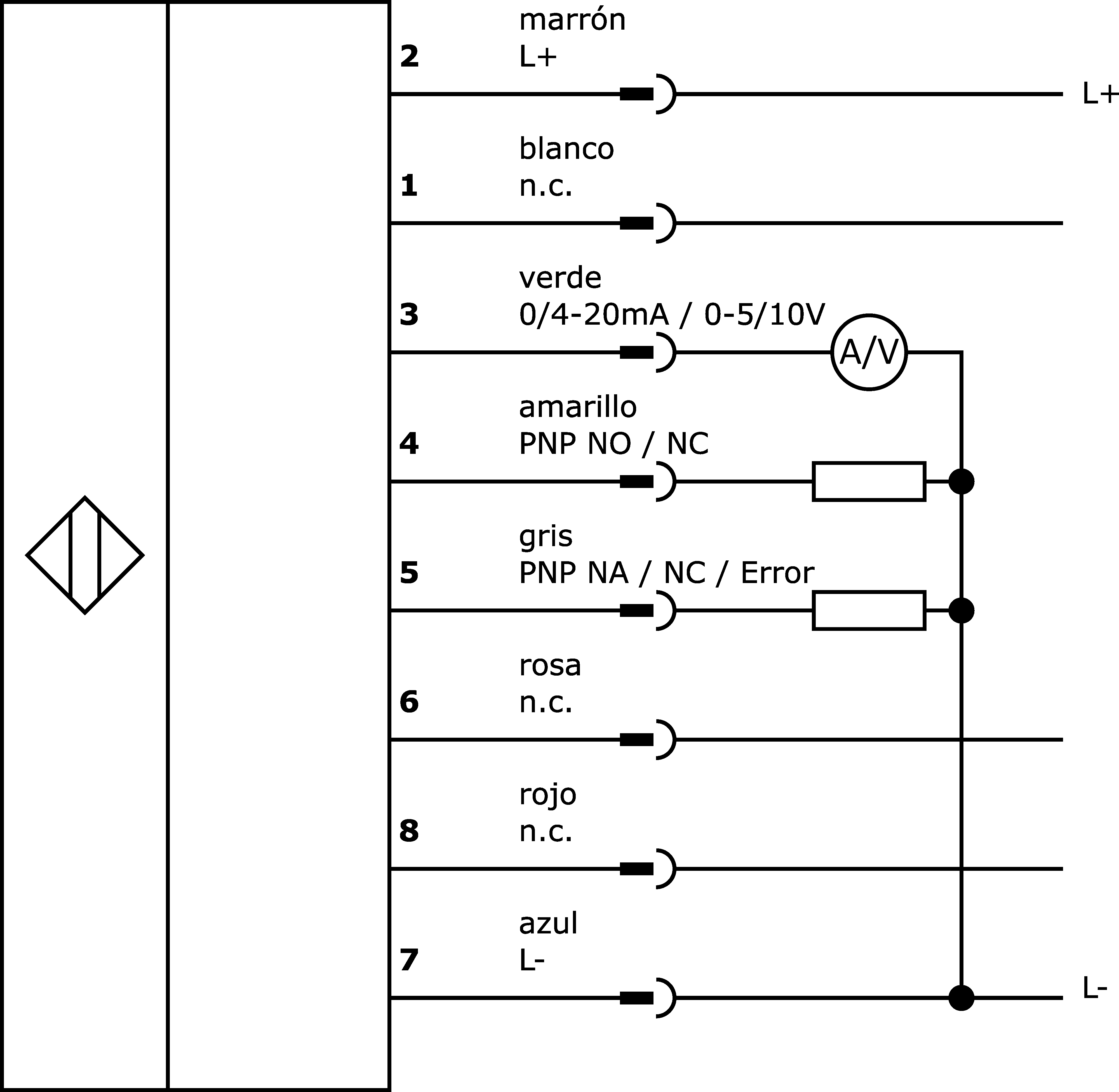

esquema de circuitos
dibujo acotado
Modelo 3D
Comparar

Sensores de presión - Presostato

Los sensores de presión son apropiados para medir diferentes medios con alta precisión. Los hay con salida de conmutación y/o con salida analógica. Según el modelo del equipo, se pueden registrar los valores medidos con el software de PC. Estos sensores se utilizan en todos los campos como por ejemplo en aplicaciones neumáticas e hidráulicas.

Datos eléctricos

Ajuste inicial
0 - 20.000hPa
Tiempo de respuesta/caída
5ms
Cantidad de salidas de conmutación
2
Ejecución de la función de conmutación
Contacto NC/NA
Versión de la salida de alarma
PNP
Versión de la salida analógica
0 - 10V, 0 - 20mA, 4 - 20mA
Versión de la conexión eléctrica
Conector M12
Versión de la salida de conmutación
PNP
Retardo de desconexión
0 - 20s
Corriente de conmutación asignada
250mA
Tiempo de inicialización
2.000ms
Retardo de conexión
0 - 20s
Procedimiento de ajuste
Software de aplicación, Parametrización
Ajuste final
80.000 - 100.000hPa
Histéresis relativa
1%
Corriente en vacío
60mA
Rango de medición presión
0 - 100bar
Método de medición
Absoluto
Número de polos
8
Divergencia relativa de linealidad
0,25%
Repetibilidad relativa
0,1%
Frecuencia de conmutación
125Hz
Caída de tensión
2V
Deriva de temperatura en todo el rango de medición
0,2%
Tiempo de caída
5ms
Amortiguación (salida analógica)
20s
Amortiguación (valor indicado)
20s
Funciones de salida
Función de ventana, Punto de conmutación, Histéresis
Pantalla
pantalla LED
Apropiado como limitador
Sí
Apropiado como monitor
Sí
Tensión de servicio
12-32VDC
Conexión eléctrica
Conector M12 de 8 clavijas

Datos mecánicos

Versión de la conexión al proceso
G1/4 en A
Diseño
Cilindro liso
Presión de reventamiento
900bar
Longitud de rosca
14mm
Paso de rosca
1,34mm
Longitud
122mm
Máx. presión de funcionamiento
150bar
Temperatura del medio
-20 - 80°C
Presión nominal
100bar
Grado de protección (IP)
IP65
Material de la carcasa
PA 6.6 (plástico)
Material del transductor de medida
Acero inoxidable 1.4435
Diámetro
38mm
dimensiones
Ø38mm, 122mm de largo

Otros datos

Rango de funciones
Apropiado para
Indicación de la medición
Relativo
Temperatura ambiente
-20 - 80°C
