VK003021
caja de conexiones, acodado, autocofeccionable, conexión con tornillos, ø3-6,5mm, 4a, 60v, -25-90°c, m12 hembrilla…
Disponible
Sensores inductivos - Sensores de anillo
IY100325
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 158,90 € | – |
| 5 | 154,13 € | 3% / 4,77 € |
| 10 | 150,96 € | 5% / 7,94 € |
| 20 | 146,19 € | 8% / 12,71 € |
| 50 | 139,83 € | 12% / 19,07 € |
Disponible

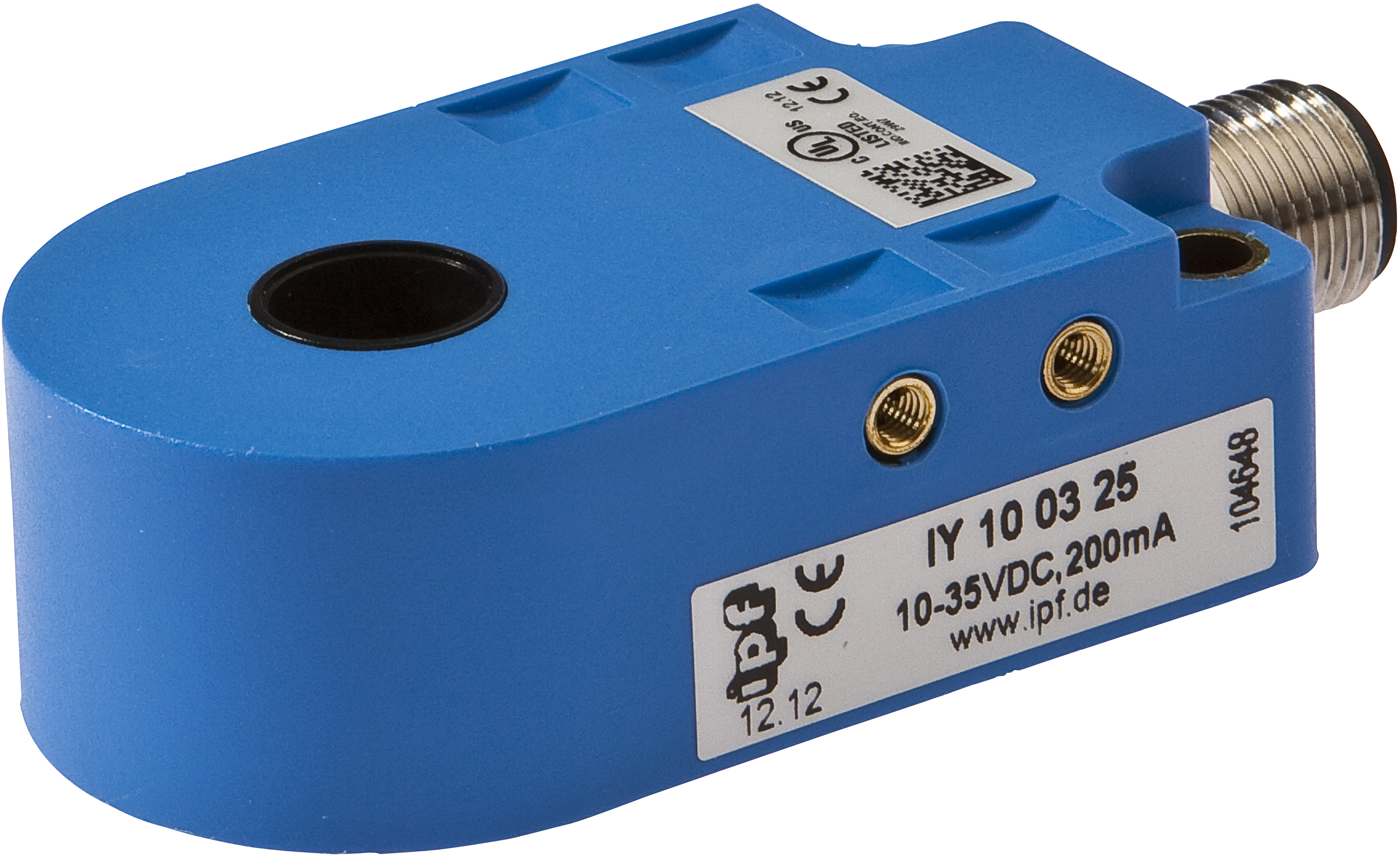

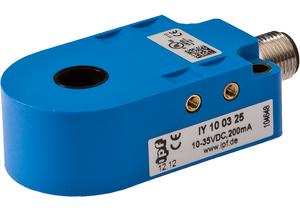

sensor inductivo, 20x71x35mm, anillo 10,1, 10-35v dc, pnp contacto nc/na, conector m12 3polos, ip67, poliamida, dinámico
Comparar
Sensores inductivos - Sensores de anillo
Los interruptores de proximidad inductivos son sensores que operan sin contacto. Detectan toda clase de metales conductores, independientemente de que se muevan o no. La distancia de conmutación alcanzable de los equipos depende del material del objeto y de sus dimensiones. Los sensores resistentes a las vibraciones se pueden acercar lateral o frontalmente. Los interruptores de proximidad inductivos se emplean para la consulta de presencia (p. ej. soporte de mercancías), el posicionamiento (p. ej tapas de horno), el contaje (p. ej. tuercas/tornillos), la consulta de velocidad (p. ej. en ruedas dentadas), en sistemas de transporte (p. ej. entrada de tubos flexibles) o mediciones de la distancia (p. ej. control de inserción a presión) de objetos metálicos.
Características ópticas
- Resolución dinámica
- 0,6mm
Datos eléctricos
- Tiempo de respuesta/caída
- 0,1ms
- Ejecución de la función de conmutación
- Contacto NC/NA
- Versión de la conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- PNP
- Corriente de conmutación asignada
- 200mA
- Procedimiento de ajuste
- Potenciómetro
- Prolongación de impulsos
- 10 - 150ms
- Corriente en vacío
- 20mA
- Máx. velocidad de las piezas
- 35m/s
- Número de polos
- 3
- Comportamiento de conmutación de la salida
- dinámico
- Caída de tensión
- 2V
- Tiempo de caída
- 0,1ms
- Tensión de servicio (CC)
- 10 - 35V
- Funciones de salida
- Punto de conmutación
- Pantalla
- pantalla LED
Datos mecánicos
- Diseño
- En forma de anillo
- Ancho
- 35mm
- Altura
- 20mm
- Paso de cables
- axial
- Longitud
- 71mm
- Condición de montaje mecánico para sensor
- no enrasado
- Diámetro del anillo
- 10,1mm
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Plástico (POM)
- Material de la carcasa
- Poliamida PA
Otros datos
- Temperatura ambiente
- -25 - 70°C
- Sistema de alimentación
- Sí
Encuentre accesorios para IY100325
en estos grupos de productos:
Cajas de conexiones M12, de 5 polos, confeccionables
Cajas de conexiones M12, de 3 hilos
Adaptador hembrilla M12, de 4 polos/ conector M8, de 4 polos
Fuente de alimentación 24V CC/2 – 10A
Caja de conexiones M12, de 4 polos, confeccionable
Adaptador hembrilla M12, de 3 polos/ conector M8, de 3 polos
Accesorios de montaje para sensores anulares
Hojas técnicas
Dibujos
-

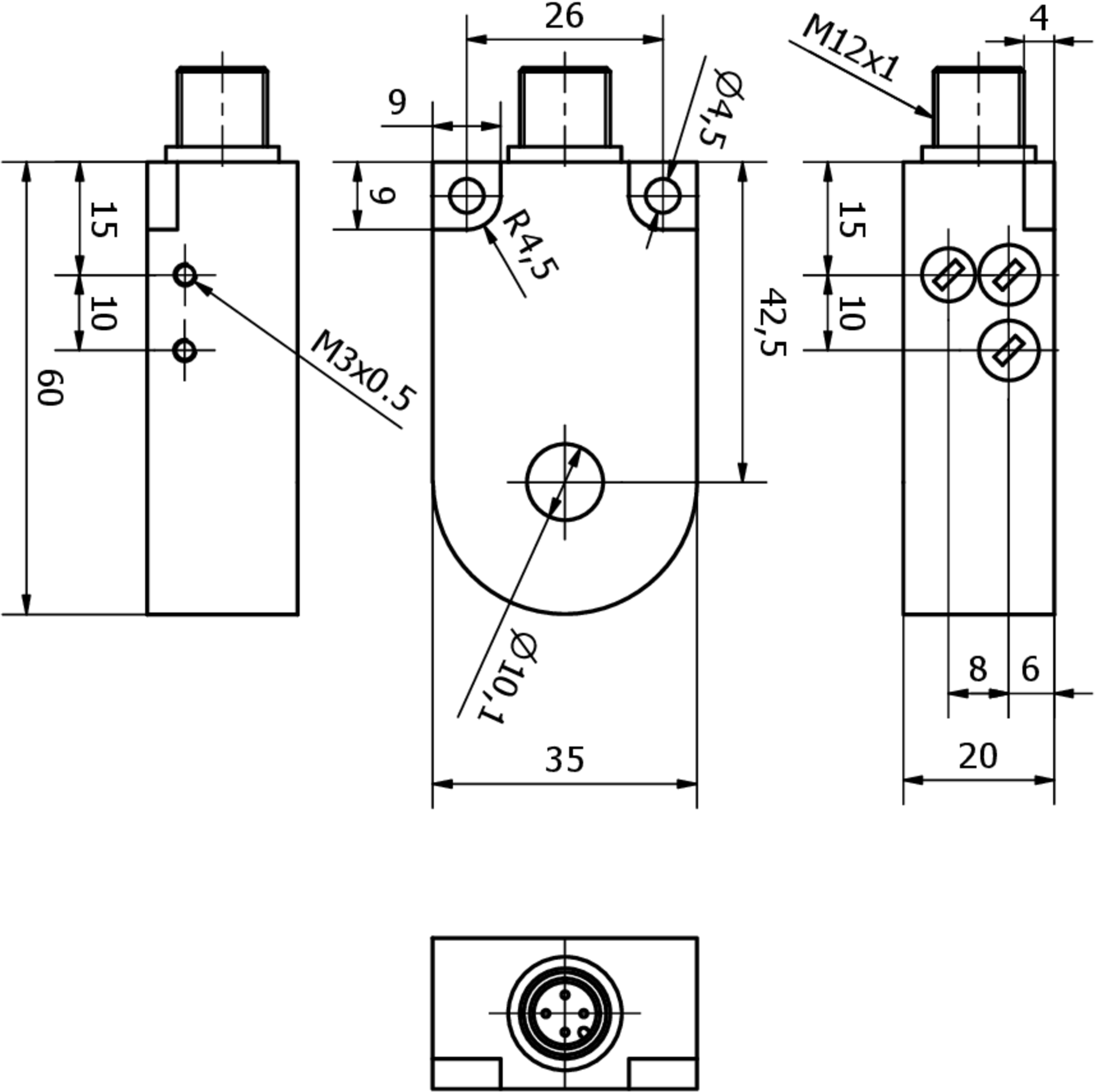

jpgDibujo técnicoJPG-archivo, 975 KB
-
dwg2DDWG-archivo, 179 KB
-
stp3DSTP-archivo, 92 KB
-
pngEsquema de conexiones InternetPNG-archivo, 12 KB
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 325 KB
-
pdfConformidad del materialPDF-archivo, 408 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Otros
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Grupo de productos ipf | 211 Sensores inductivos (anillo/tubo) |
| dimensiones de embalaje | 43 x 43 x 105mm |
| Peso bruto | 70g |
| Código arancelario | 85365019 |
| WEEE número | 40951076 |
