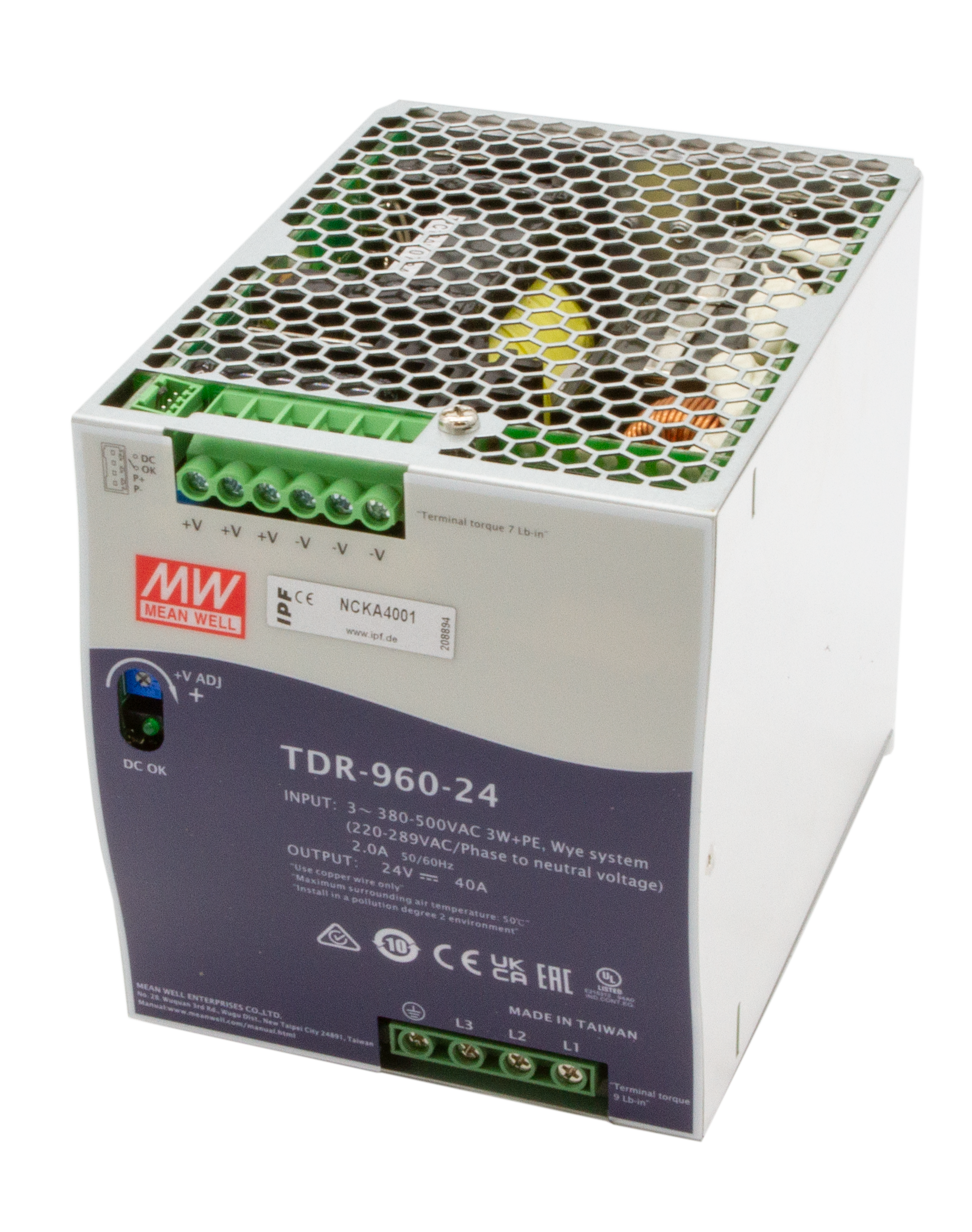

Alimentaciones de corriente - Fuentes de alimentación 400 V CA
NCKA4001
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 389,40 € | – |
| 5 | 377,72 € | 3% / 11,68 € |
| 10 | 369,93 € | 5% / 19,47 € |
| 20 | 358,25 € | 8% / 31,15 € |
| 50 | 342,67 € | 12% / 46,73 € |
Limitado
alimentación de corriente continua, trifásico, 125x150x110mm, 24-28v, 40a, 340-550v ac, -30-70°c, conexión con tornillos, ip20, aluminio, estabilizado, tensión de salida secuenciada
Comparar
Alimentaciones de corriente - Fuentes de alimentación 400 V CA
Las fuentes de alimentación pulsadas sirven para alimentar instalaciones eléctricas o partes de una instalación con una tensión continua estabilizada. Debido a sus menores pérdidas de cobre, las fuentes de alimentación pulsadas tienen en el rango bajo de potencia un grado de eficacia sensiblemente mayor que los transformadores de red. Además, estas pueden ser más compactas y más ligeras que las fuentes de alimentación convencionales con regulación lineal, que tienen un transformador pesado con un núcleo de hierro y que causan pérdidas adicionales en el regulador lineal.
Datos eléctricos
- Versión de la conexión eléctrica
- Conexión por borne
- Tensión de salida
- 24 - 28V
- Frecuencia de funcionamiento
- 47 - 63Hz
- Procedimiento de ajuste
- Potenciómetro
- Potencia
- 960W
- Máx. corriente de entrada
- 2A
- Ondulación residual
- 1%
- Corriente admisible
- 40A
- Protección contra sobrecargas
- 100 … 130% del consumo de potencia
- Tensión de servicio (CA 50Hz)
- 340 - 550V
- Tensión de servicio (CA 60Hz)
- 340 - 550V
- Funciones de salida
- Punto de conmutación
- Tipo de estabilización de tensión
- con reloj
- Pantalla
- pantalla LED
Datos mecánicos
- Ancho
- 110mm
- Peso
- 1.300g
- Altura
- 125,2mm
- Longitud
- 150mm
- Temperatura de almacenamiento
- -40 - 85°C
- Tipo de montaje
- Raíl DIN
- Grado de protección (IP)
- IP20
- Material de la carcasa
- Aluminio
Otros datos
- Humedad relativa (sin condensación)
- 20 - 95%
- Temperatura ambiente
- -30 - 70°C
- Estabilizado
- Sí
Hojas técnicas
Manuales
Dibujos
-

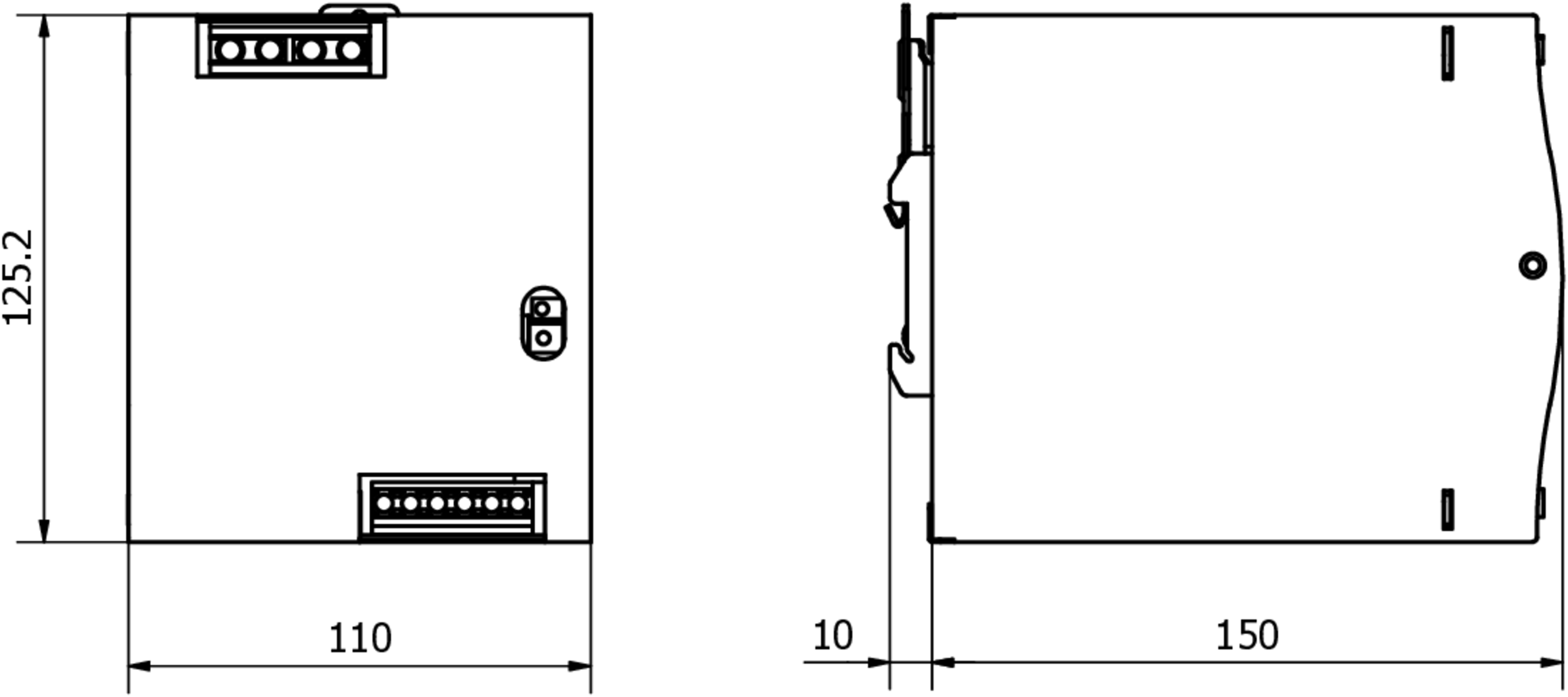

jpgDibujo técnicoJPG-archivo, 131 KB
-
dwg2DDWG-archivo, 475 KB
-
stp3DSTP-archivo, 8.2 MB
-

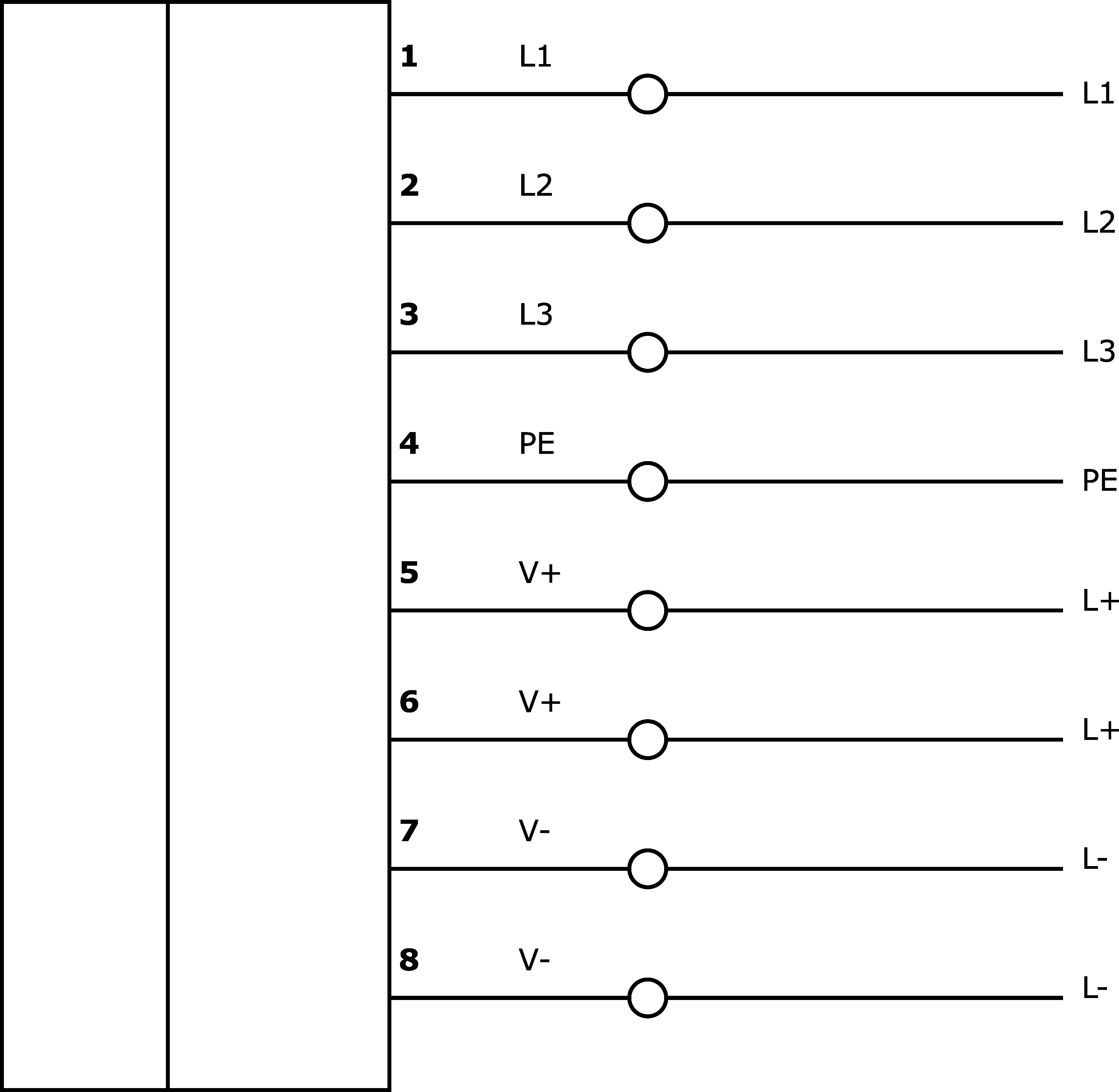

pngEsquema de conexiones InternetPNG-archivo, 9.2 KB
Conformidad de producto
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27049002 |
| eClass-7.1 | 27049002 |
| eClass-8.0 | 27049002 |
| eClass-9.0 | 27040701 |
| eClass-9.1 | 27040701 |
| ETIM-6.0 | EC002540 |
| ETIM-7.0 | EC002540 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con POP | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 400 Alimentaciones de corriente |
| dimensiones de embalaje | 160 x 180 x 200mm |
| Peso bruto | 2.531g |
| Código arancelario | 85044083 |
| WEEE número | 40951076 |
