Sensores ópticos - Fotocélulas de marco

OHSI0330

OHSI0330
Precio listado
1.785,00 €
A petición
Sensor óptico, marco 200 x 198, 214 x 15 x 230 mm, dinámico, resolución 0,7 mm, 12-32 V CC, PNP/NPN NC/NO, conector M16 de 5 polos, IP67, aluminio, con función de temporización

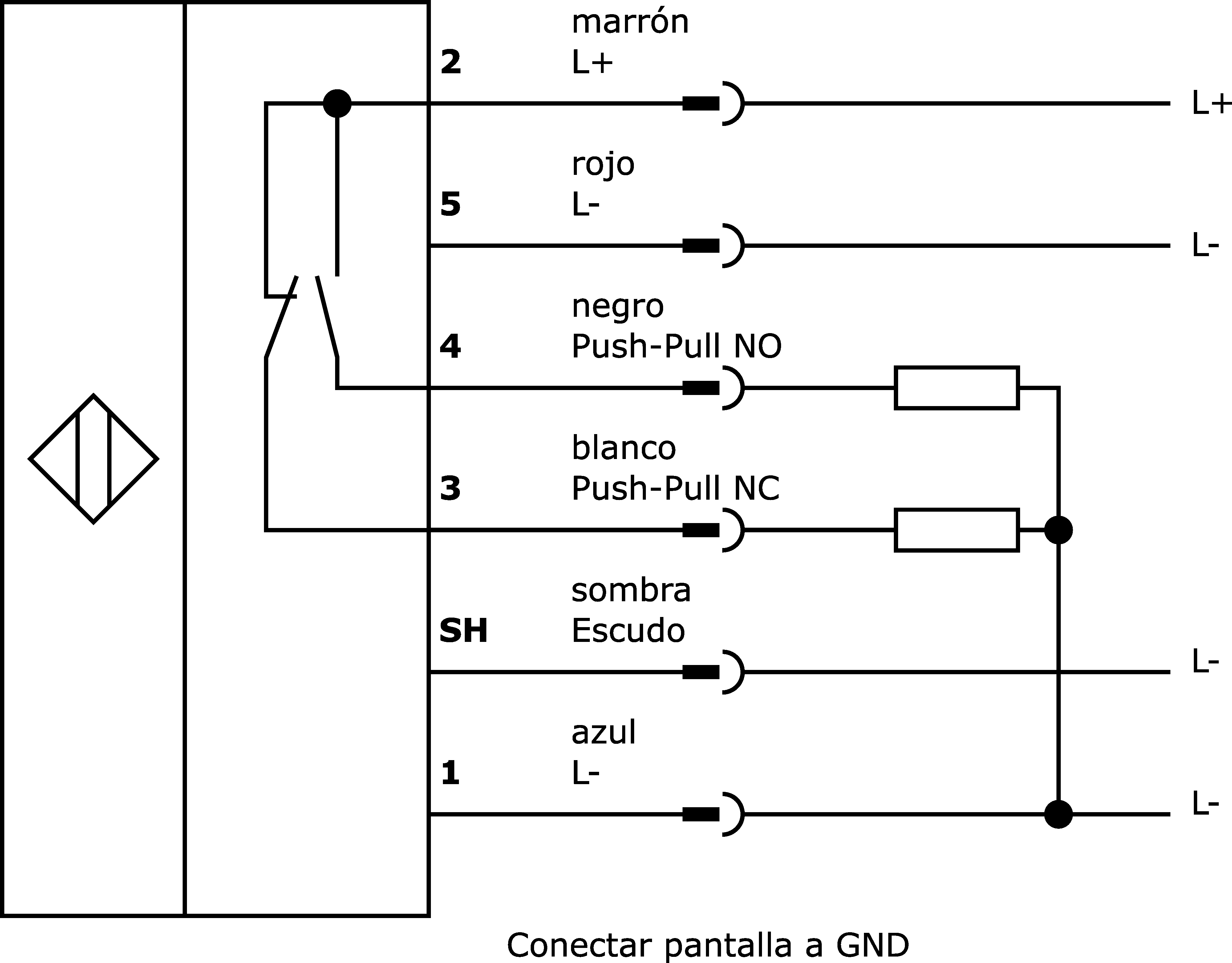

esquema de circuitos
dibujo acotado
Modelo 3D
Comparar

Sensores ópticos - Fotocélulas de marco

Las barreras fotoeléctricas optoelectrónicas de marco y los sensores anulares funcionan según el principio de la barrera fotoeléctrica unidireccional. En la carcasa se encuentran numerosos elementos emisores y receptores que forman una cortina de luz y, de este modo, detectan y registran los objetos más diversos. Algunos ejemplos de aplicación de estos sistemas son los controles de expulsión en prensas, los controles de presencia y la medición de la longitud de alambres o tubos.

Características ópticas

Resolución dinámica
0,7mm
Tipo de luz
Luz infrarroja
Mín. tamaño de objeto
0,7mm

Datos eléctricos

Tipo de contacto enchufable
Conector macho
Tipo de función de conmutación
Contacto normalmente cerrado/contacto normalmente abierto
Tipo de conexión eléctrica
Conector de enchufe M16
Versión de la salida de conmutación
PNP/NPN
Corriente de conmutación asignada
200mA
Procedimiento de ajuste
Potenciómetro
Prolongación de impulsos
20 - 300ms
Corriente en vacío
200mA
Número de polos
5
Frecuencia de conmutación
1.000Hz
Comportamiento de conmutación de la salida
dinámico
Clase de seguridad
III
Rango de medición
0 - 200mm
Funciones de salida ajustables
Punto de conmutación
Pantalla
pantalla LED
Funciones de protección
Protección contra cortocircuitos, Protección contra polaridad inversa

Datos mecánicos

Diseño
Cubo
Ancho
230mm
Ancho de la zona activa
200mm
Altura
214mm
Altura de la zona activa
198mm
Longitud de cable
0,4m
Longitud
15mm
Apertura de marco, longitudinal
198mm
Apertura de marco, transversal
180mm
Grado de protección (IP)
IP67
Material de la carcasa
Aluminio

Otros datos

Rango de funciones
Protección contra impactos, Función de tiempo
Temperatura ambiente
-20 - 60°C

Tecnología de conexión

Caja de conexiones M16 para PG

VK991240
VK991240
Cable de conexión 2 m, conector M16 recto de 5 polos, extremo del cable libre, 5 hilos
73,70 €
Su precio
A petición
Clasificación Clase
eClass-7.0 27270911
eClass-7.1 27270911
eClass-8.0 27270911
eClass-9.0 27270911
eClass-9.1 27270911
ETIM-6.0 EC002721
ETIM-7.0 EC002721
Propiedad Valor
Conforme a RoHS Sí
Conforme a REACH Sí
Conforme con POP Sí
Conforme con TSCA Sí
Grupo de productos ipf 705 Dispositivos especiales (SI)
dimensiones de embalaje 300 x 31 x 300mm
Peso bruto 460g
Huella de carbono 5,5kg CO₂e
Código arancelario 85365019
WEEE número 40951076
