Sensores ópticos - Emisores de fotocélulas de barrera
OS18002C
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 63,30 € | – |
| 5 | 61,40 € | 3% / 1,90 € |
| 10 | 60,14 € | 5% / 3,17 € |
| 20 | 58,24 € | 8% / 5,06 € |
| 50 | 55,70 € | 12% / 7,60 € |
Disponible
Sensor óptico, sensor de barrera Transmisor, M18x1 75long, Sn: 20m, 10-35V CC, conector M12 de 3 polos, IP67, latón cromado+vidrio, luz roja no polarizada
Inclusive Tuerca, Arandela dentada
Comparar
Sensores ópticos - Emisores de fotocélulas de barrera
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Tipo de luz
- Luz roja no polarizada
- Salida de luz
- lateral
- Forma del haz de luz
- Punto
- Longitud de onda del sensor
- 660nm
Datos eléctricos

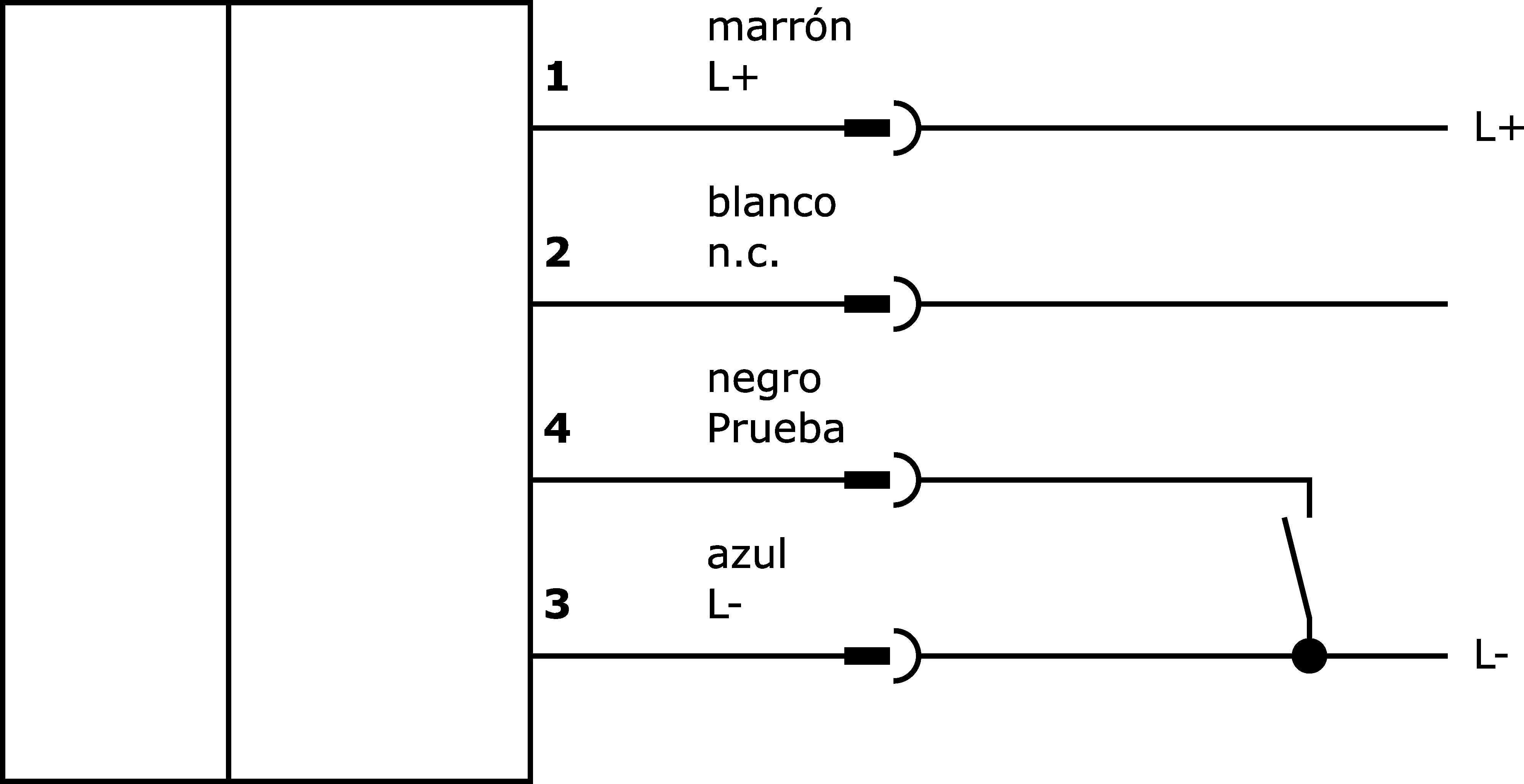

- Versión de la conexión eléctrica
- Conector M12
- Tiempo de inicialización
- 20ms
- Corriente en vacío
- 15mA
- Emisor de la corriente en vacío
- 15mA
- Número de polos
- 3
- Ondulación residual
- 20%
- Distancia de conmutación
- 0 - 20.000mm
- Frecuencia de reloj del emisor
- 15kHz
Datos mecánicos
- Diseño
- Cilindro, rosca
- Longitud de rosca
- 45mm
- Paso de rosca
- 1mm
- Longitud
- 75mm
- Máximo par de apriete
- 20Nm
- Superficie
- cromado
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Vidrio
- Material de la carcasa
- Latón
- Dimensión de la rosca
- M18
Otros datos
- Particularidades
- con entrada de prueba
- Temperatura ambiente
- -25 - 55°C
Encuentre accesorios para OS18002C
en estos grupos de productos:
Archivos adjuntos
Dispositivo de purga de aire M18
Emisor / Receptor
Accesorios OS18
Montaje
ángulo de giro para EM65 / diseño M18
Disponible
Fijación de soporte con cabezal esférico
Disponible
Fijación, diseño M18
Limitado
Disponible
Manguito adaptador M18 a Ø20
Sistema de montaje cilíndrico M18
Sistema de montaje para AY000117
Disponible
Tecnología de conexión
Adaptador hembrilla M12, de 3 polos/ conector M8, de 3 polos
Adaptador hembrilla M12, de 4 polos/ conector M8, de 4 polos
Caja de conexiones M12, de 4 polos, confeccionable
Cajas de conexiones M12, de 3 hilos
Cajas de conexiones M12, de 5 polos, confeccionables
Cajas de conexiones, toma M12 con LED, conector M12, de 4 hilos
Cajas de conexiones, toma M12 con LED, conector M8, de 3 hilos
Cajas de conexiones, toma M12, conector M12, de 4 hilos
Cajas de conexiones, toma M12, conector M8, de 3 hilos
Hojas técnicas
Manuales
Dibujos
Conformidad de producto
-
pdfDeclaración de conformidad ULPDF-archivo, 433 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 433 KB
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 480 KB
-
pdfDeclaración de conformidad de la UEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 248 KB
Folleto del producto
Libro Blanco
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Número de homologación UL / CSA | E486083 |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 100 Sensores ópticos |
| dimensiones de embalaje | 77 x 25 x 123mm |
| Peso bruto | 69g |
| 0,2kg CO₂e | |
| Código arancelario | 85365019 |
| WEEE número | 40951076 |
