Sistemas de seguridad - Rejas ópticas - Protección de manos
OY320101
Limitado

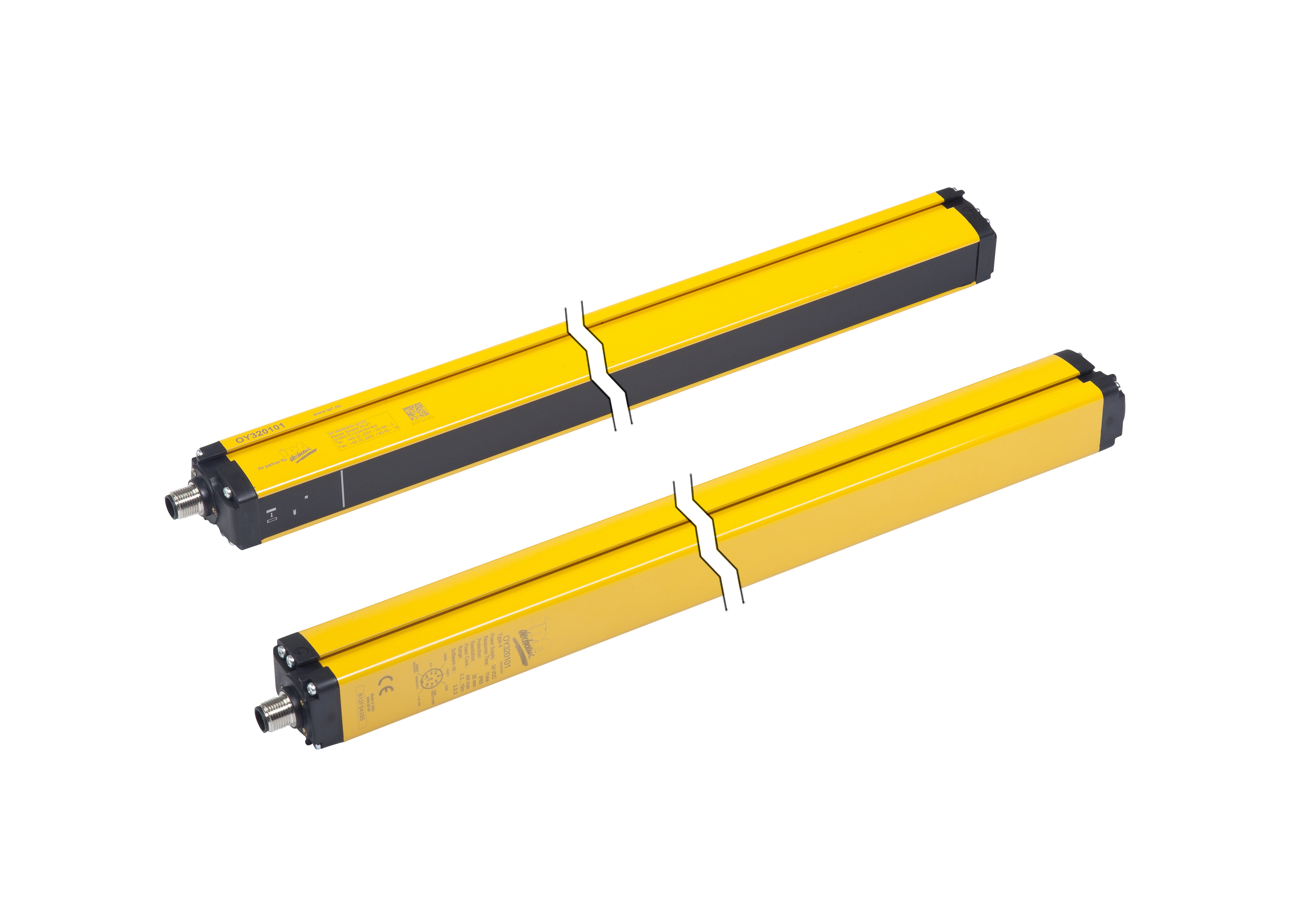

Rejilla óptica, 37x383x32mm, altura de campo 300, resolución 30mm, Sn: 0,3-19m, 24V DC, PNP NO, 500mA, conector M12 8pin/4pin, IP65, aluminio pintado+PMMA, seguridad
Inclusive 1x Probeta AO000139, 4x Soporte de montaje AO000106
Comparar
Sistemas de seguridad - Rejas ópticas - Protección de manos
Las barreras ópticas de seguridad son apropiadas según las normas vigentes para asegurar zonas de peligro en las máquinas. Hay disponibles tres grupos de equipos: protección corporal (2, 3 y 4 haces), protección de manos (resolución 30mm) y protección de dedos (resolución 14mm). En cada grupo se ofrecen equipos con diferentes alturas del campo de protección. Estos sistemas se aplican frecuentemente en instalaciones transportadoras, robots de soldadura, cortadoras y dobladoras.
Características ópticas
- Cantidad de haces
- 16
- Longitud de onda del sensor
- 950nm
Datos eléctricos
- Cantidad de salidas por semiconductor de seguridad
- 2
- Resolución
- 30mm
- Ejecución de la función de conmutación
- Contacto NA
- Versión de la conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- OSSD, dos canales
- Corriente de conmutación asignada
- 500mA
- A prueba de cortocircuitos
- Sí
- Receptor de la corriente en vacío
- 150mA
- Emisor de la corriente en vacío
- 105mA
- Número de polos, receptor
- 8
- Número de polos, emisor
- 4
- Tiempo de reacción
- 11ms
- Distancia de conmutación
- 300 - 19.000mm
- Clase de seguridad
- III
- Con protección contra la inversión de polaridad
- Sí
- Tensión de servicio (CC)
- 24V
- Pantalla
- pantalla LED
- Apropiado para funciones de seguridad
- Sí
- Con rearme manual
- Sí
- Con función de supervisión de equipos subsiguientes
- Sí
Datos mecánicos
- Ancho
- 32,3mm
- Altura del campo
- 300mm
- Altura
- 36,9mm
- Longitud
- 383,2mm
- Superficie
- lacado
- Grado de protección (IP)
- IP65
- Material de la superficie activa del sensor
- Plástico (PMMA)
- Material de la carcasa
- Aluminio
Otros datos
- Alcance del suministro
- Emisor y receptor
- Humedad relativa (sin condensación)
- 15 - 95%
- Categoría de seguridad
- Categoría 4
- Tipo de seguridad según IEC 61496-1
- 4
- Temperatura ambiente
- 0 - 55°C
- Con codificación de haces
- Sí
Encuentre accesorios para OY320101
en estos grupos de productos:
Cajas de conexiones M12, de 4 hilos
Caperuza protectora, teflón M12
Cajas de conexiones M12, de 8 hilos, con blindaje
Cajas de conexiones M12, de 8 hilos, sin blindaje
Detector de infrarrojos
Relé de seguridad
Caja de conexiones M12, de 8 polos, confeccionable
Cajas de conexiones M12, de 4 hilos, con blindaje
Accesorios barreras ópticas de seguridad OY32
A petición
txbUmlenkspiegel545mm
txbPrüfstab_Handschutz
Disponible
Hojas técnicas
Manuales
-
pdfManual de instrucciones del productoPDF-archivo, 3.5 MB
-
pdfManual de instrucciones abreviadoPDF-archivo, 518 KB
Dibujos
-

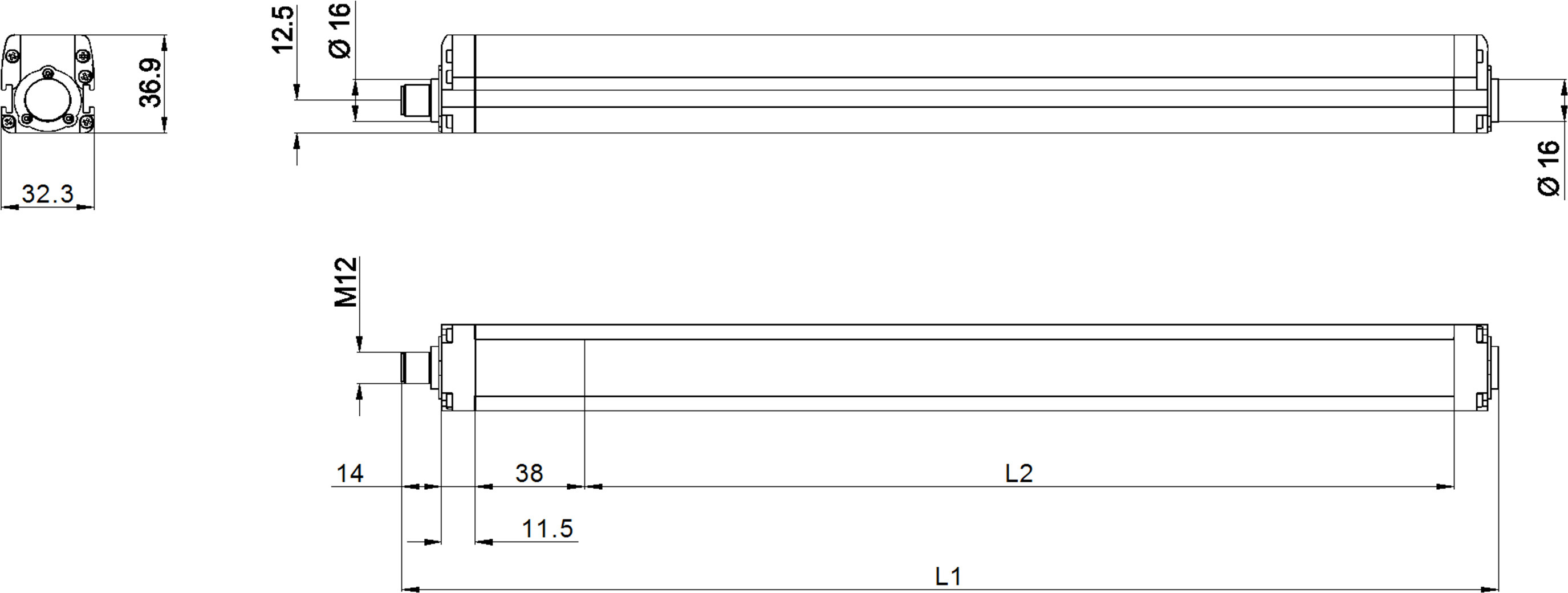

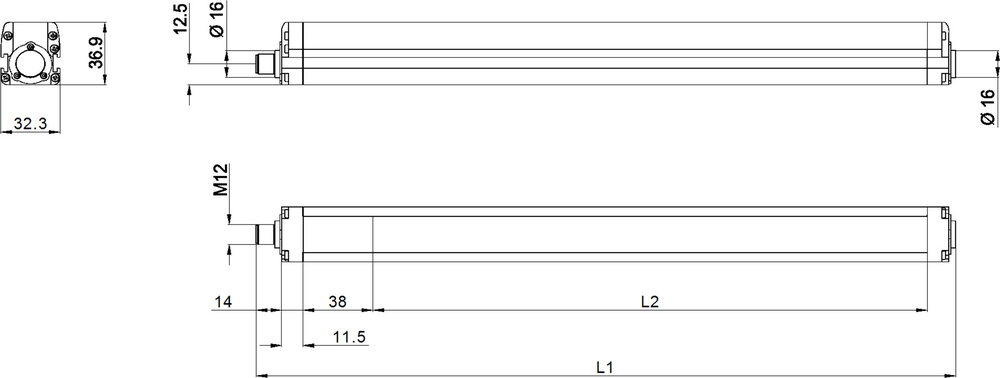

jpgDibujo técnicoJPG-archivo, 130 KB
-
dwg2DDWG-archivo, 93 KB
-
stp3DSTP-archivo, 1.1 MB
-

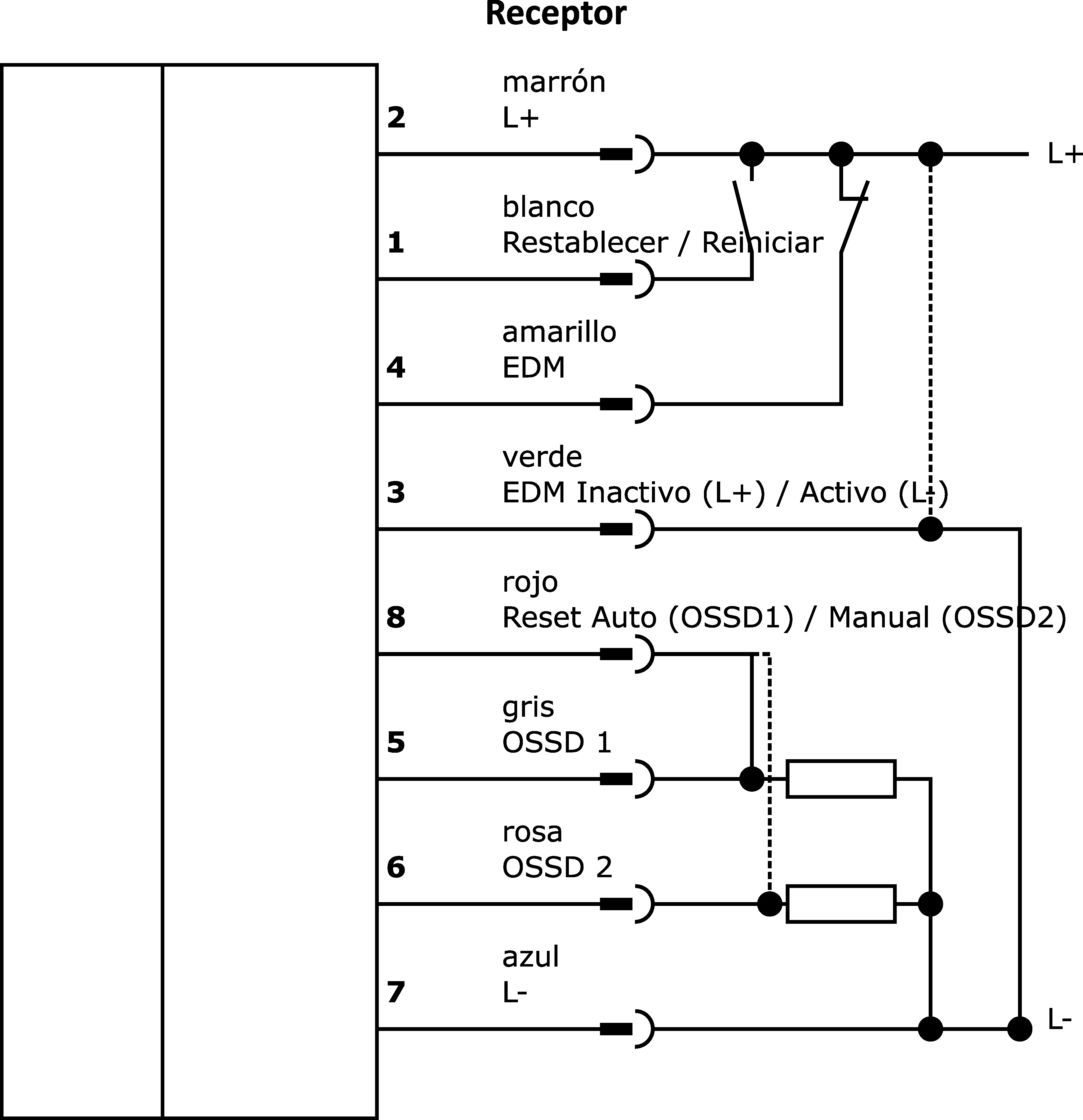

pngEsquema de conexiones InternetPNG-archivo, 37 KB
Software
Conformidad de producto
-
pdfDeclaración de conformidad ULPDF-archivo, 178 KB
-
pdfDeclaración de conformidad UKCAPDF-archivo, 479 KB
-
pdfConformidad del materialPDF-archivo, 478 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 405 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
Otros
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27272704 |
| eClass-7.1 | 27272704 |
| eClass-8.0 | 27272704 |
| eClass-9.0 | 27272704 |
| eClass-9.1 | 27272704 |
| ETIM-6.0 | EC002549 |
| ETIM-7.0 | EC002549 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con POP | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 710 Sistemas de seguridad |
| dimensiones de embalaje | 180 x 100 x 690mm |
| Peso bruto | 2.370g |
| Código arancelario | 85365019 |
| WEEE número | 40951076 |
