Sistemas de seguridad - Rejas ópticas - Protección de manos

OY32010A

OY32010A
Precio listado
2.512,30 €
A petición

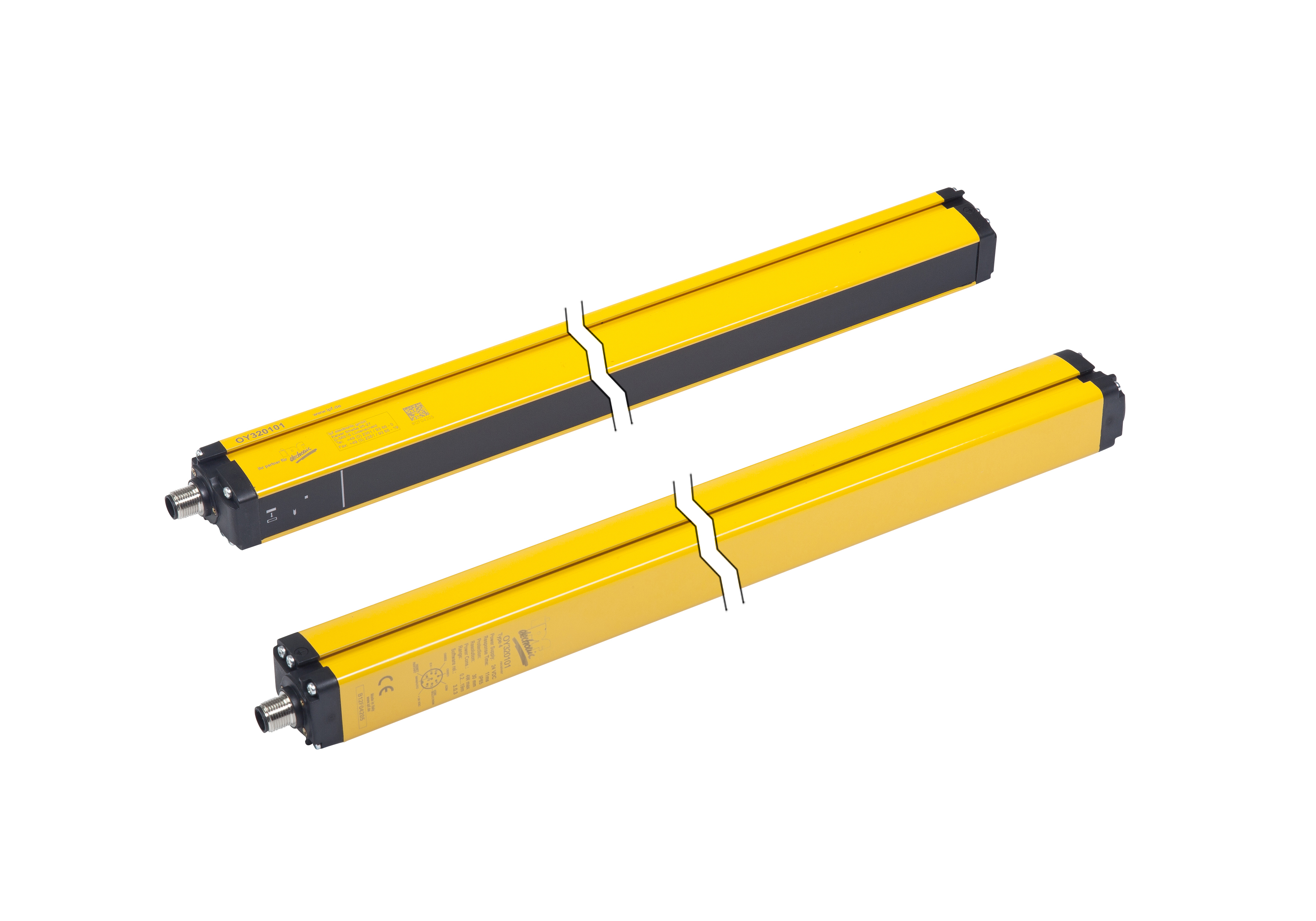

Rejilla óptica, 37x1733x32mm, altura de campo 1650, resolución 30mm, Sn: 0,3-19m, 24V DC, PNP NO, 500mA, conector M12 8pin/4pin, IP65, aluminio pintado+PMMA, seguridad
Inclusive Soporte, Transmisor y receptor

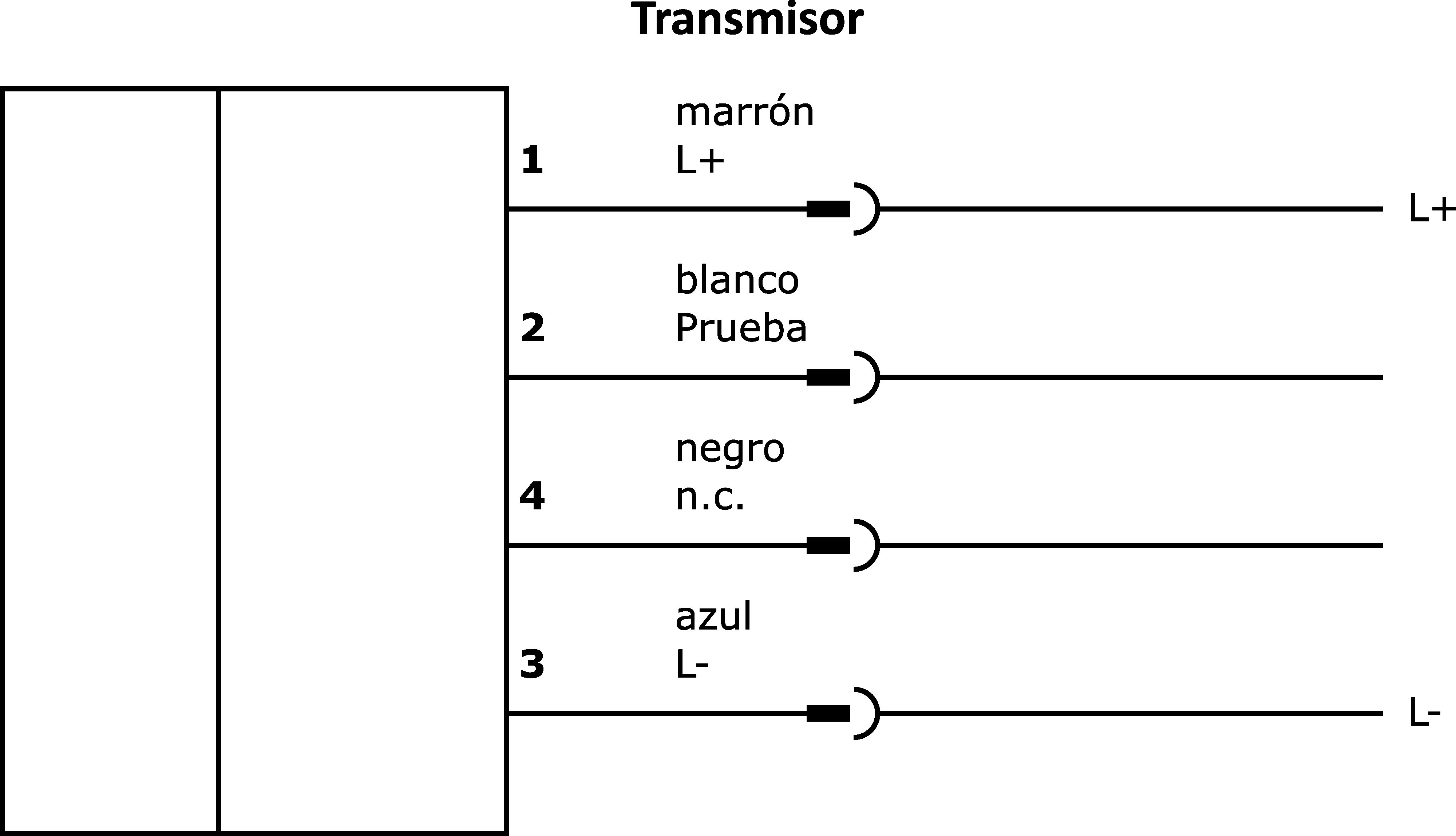

esquema de circuitos
Modelo 3D
Comparar

Sistemas de seguridad - Rejas ópticas - Protección de manos

Las barreras ópticas de seguridad son apropiadas según las normas vigentes para asegurar zonas de peligro en las máquinas. Hay disponibles tres grupos de equipos: protección corporal (2, 3 y 4 haces), protección de manos (resolución 30mm) y protección de dedos (resolución 14mm). En cada grupo se ofrecen equipos con diferentes alturas del campo de protección. Estos sistemas se aplican frecuentemente en instalaciones transportadoras, robots de soldadura, cortadoras y dobladoras.

Características ópticas

Cantidad de haces
88
Longitud de onda del sensor
950nm

Datos eléctricos

Cantidad de salidas por semiconductor de seguridad
2
Resolución
30mm
Ejecución de la función de conmutación
Contacto NA
Versión de la conexión eléctrica
Conector M12
Versión de la salida de conmutación
OSSD, dos canales
Corriente de conmutación asignada
500mA
Receptor de la corriente en vacío
150mA
Emisor de la corriente en vacío
105mA
Número de polos, receptor
8
Número de polos, emisor
4
Tiempo de reacción
26ms
Distancia de conmutación
300 - 19.000mm
Clase de seguridad
III
Pantalla
pantalla LED
Tensión de servicio
Conexión eléctrica

Datos mecánicos

Ancho
32,3mm
Altura del campo
1.650mm
Altura
36,9mm
Longitud
1.733,3mm
Superficie
lacado
Grado de protección (IP)
IP65
Material de la superficie activa del sensor
Plástico (PMMA)
Material de la carcasa
Aluminio
dimensiones

Otros datos

Rango de funciones
Apropiado para
Humedad relativa (sin condensación)
15 - 95%
Categoría de seguridad
Categoría 4
Tipo de seguridad según IEC 61496-1
4
Temperatura ambiente
0 - 55°C
