Sistema de conexión - Cajas de conexiones/conectores preconfeccionados en ambos lados

VK030F80

Precio listado

13,60 €

Disponible

Cable de conexión, 0,3 m, conector acodado M8 de 3 polos, conector recto M12 de 3 polos, 3x0,34 mm², PUR (poliuretano), 60 V, IP67, resistente a la cadena de arrastre y a la torsión, aceites y lubricantes refrigerantes, zona de soldadura, sin silicona

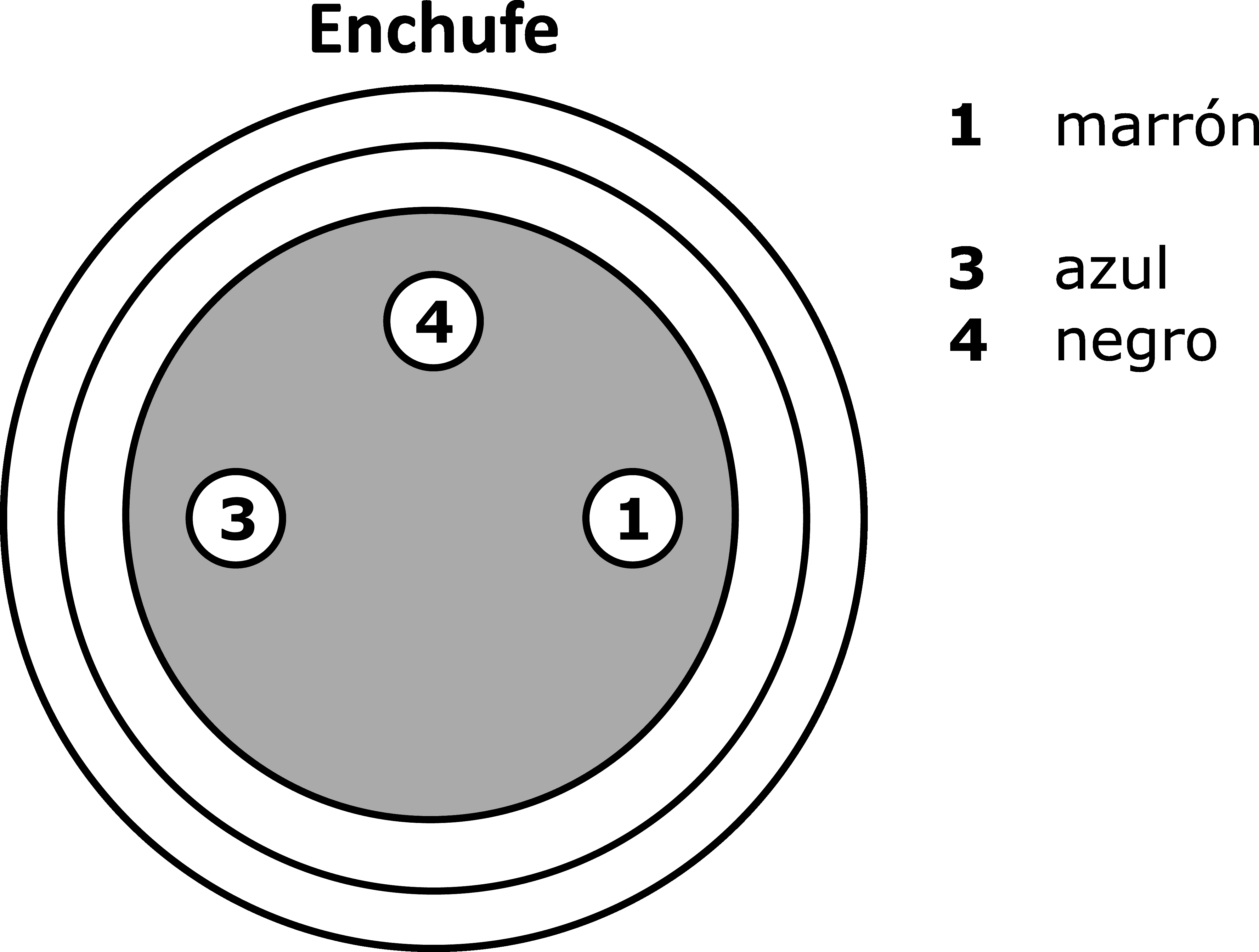

esquema de circuitos

Comparar

Sistema de conexión - Cajas de conexiones/conectores preconfeccionados en ambos lados

Este cable de conexión dispone de conexiones precableadas en ambos lados. Se puede utilizar para integrar de forma rentable dispositivos finales con una conexión de enchufe a través de un terminal de distribución o un módulo lógico.

Características ópticas

Grado de suciedad: 3

Datos eléctricos

Tipo de contacto enchufable, conexión A: Hembrilla

Tipo de contacto enchufable, conexión B: Conector macho

Versión de la conexión eléctrica A: M8

Versión de la conexión eléctrica B: M12

Número de polos de la conexión A: 3

Número de polos de la conexión B: 3

Corriente admisible: 4A

Codificación de conexión A: A

Codificación de conexión B: A

Datos mecánicos

Estructura de hilos: 42 x 0,1mm

Sección del conductor: 0,34mm²

Número de hilos: 3

Color del revestimiento del cable: negro

Longitud de cable: 0,3m

Paso de cables conexión A: acodado

Paso de cables conexión B: recto

Par de apriete máximo de conexión A: 0,6Nm

Par de apriete máximo de conexión B: 1Nm

ciclos de flexión: 5 millones de ciclos

Grado de protección (IP): IP67

Ciclos de torsión: +/-360°/m, ≥ 2 millones de ciclos

Material del revestimiento de contactos: Oro

Material de la carcasa: TPU

Material del revestimiento del cable

Material del cuerpo base del contacto: Plástico (TPU)

Temperatura externa admisible del cable, tendido fijo: -40 - 90°C

Temperatura externa admisible del cable, en movimiento: -30 - 90°C

Material de los tornillos: Latón niquelado

Otros datos

No propaga la llama: según EN 60332-2-2

Temperatura ambiente: -30 - 90°C
