ARTÍCULO DESCONTINUADO

VK30RF84

Precio listado

18,60 €

Modelo sucesor?
¡Estaremos encantados de asesorarle!

Limitado

Cable de conexión, 3m, conector hembra M8 de 3 polos recto, conector macho M12 de 3 polos recto, 3x0,25mm², PUR (poliuretano) naranja, Ø4,6mm, 60V, -40-90°C, IP69K, 4A, robótica, resistente a cadenas de arrastre y torsión, aceites y lubricantes refrigerantes, zona de soldadura, sin silicona

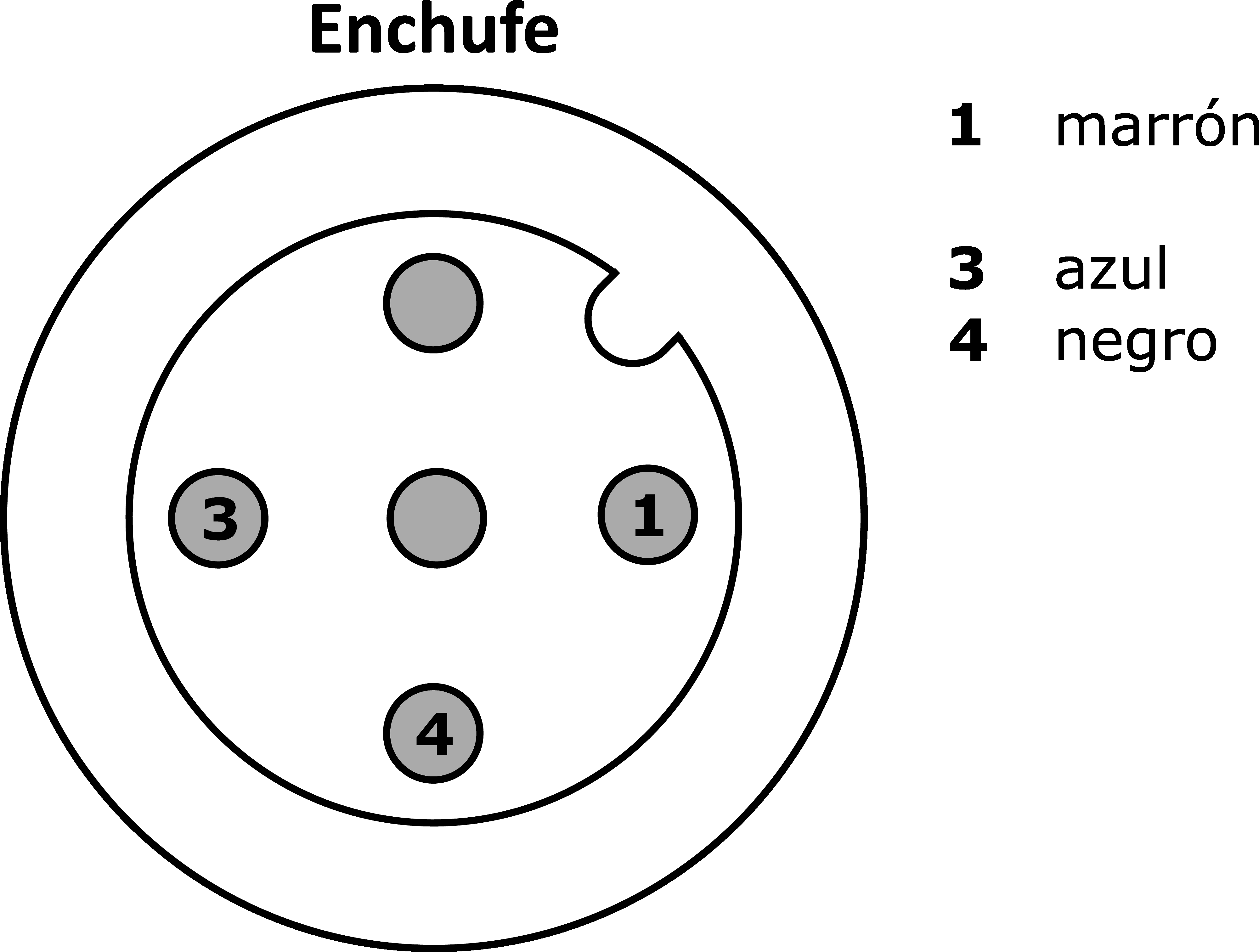

esquema de circuitos

dibujo acotado

Modelo 3D

Comparar

Sistema de conexión - Cajas de conexiones/conectores preconfeccionados en ambos lados

Este cable de conexión dispone de conexiones precableadas en ambos lados. Se puede utilizar para integrar de forma rentable dispositivos finales con una conexión de enchufe a través de un terminal de distribución o un módulo lógico.

Un lado del VK30RF84 está equipado con un conector hembra recto de cable M8 de 3 polos y el otro con un conector hembra recto de cable M12 de 3 polos. Los núcleos de la línea con cubierta de plástico (PUR) pueden cargarse cada uno con 4A.

Características ópticas

Grado de suciedad: 3

Datos eléctricos

Tipo de contacto enchufable, conexión A: Hembrilla

Tipo de contacto enchufable, conexión B: Conector macho

Versión de la conexión eléctrica A: M8

Versión de la conexión eléctrica B: M12

Número de polos de la conexión A: 3

Número de polos de la conexión B: 3

Corriente admisible: 4A

Codificación de conexión A: A

Codificación de conexión B: A

Datos mecánicos

Diámetro de cable: 4,6mm

Sección del conductor: 0,25mm²

Número de hilos: 3

Color del revestimiento del cable: naranja

Longitud de cable: 3m

Paso de cables conexión A: recto

Paso de cables conexión B: recto

Par de apriete máximo de conexión A: 0,6Nm

Par de apriete máximo de conexión B: 1Nm

ciclos de flexión: ≥ 10 millones de ciclos

Grado de protección (IP): IP69K

Ciclos de torsión: +/-360°/m, ≥ 10 millones de ciclos

Material de la carcasa: TPU

Material del revestimiento del cable

Material del cuerpo base del contacto: Latón

Temperatura externa admisible del cable, tendido fijo: -40 - 90°C

Temperatura externa admisible del cable, en movimiento: -30 - 90°C

Material de los tornillos: Latón niquelado

Material de los contactos: CuSn, chapado en oro

Otros datos

No propaga la llama: según EN 60332-2-2

Temperatura ambiente: -40 - 90°C
