Sistema de conexión - Distribuidor

VK98E199

VK98E199
Precio listado
113,90 €
Limitado
distribuidor, 25x124x54mm, 30v, 4x m12 5polos, distribuidor de cable fijo/cable principal conectado, ip67, poliamida pa, con indicador led, ranura para actuador/sensor con conductor de protección
Inclusive Tornillo de cierre

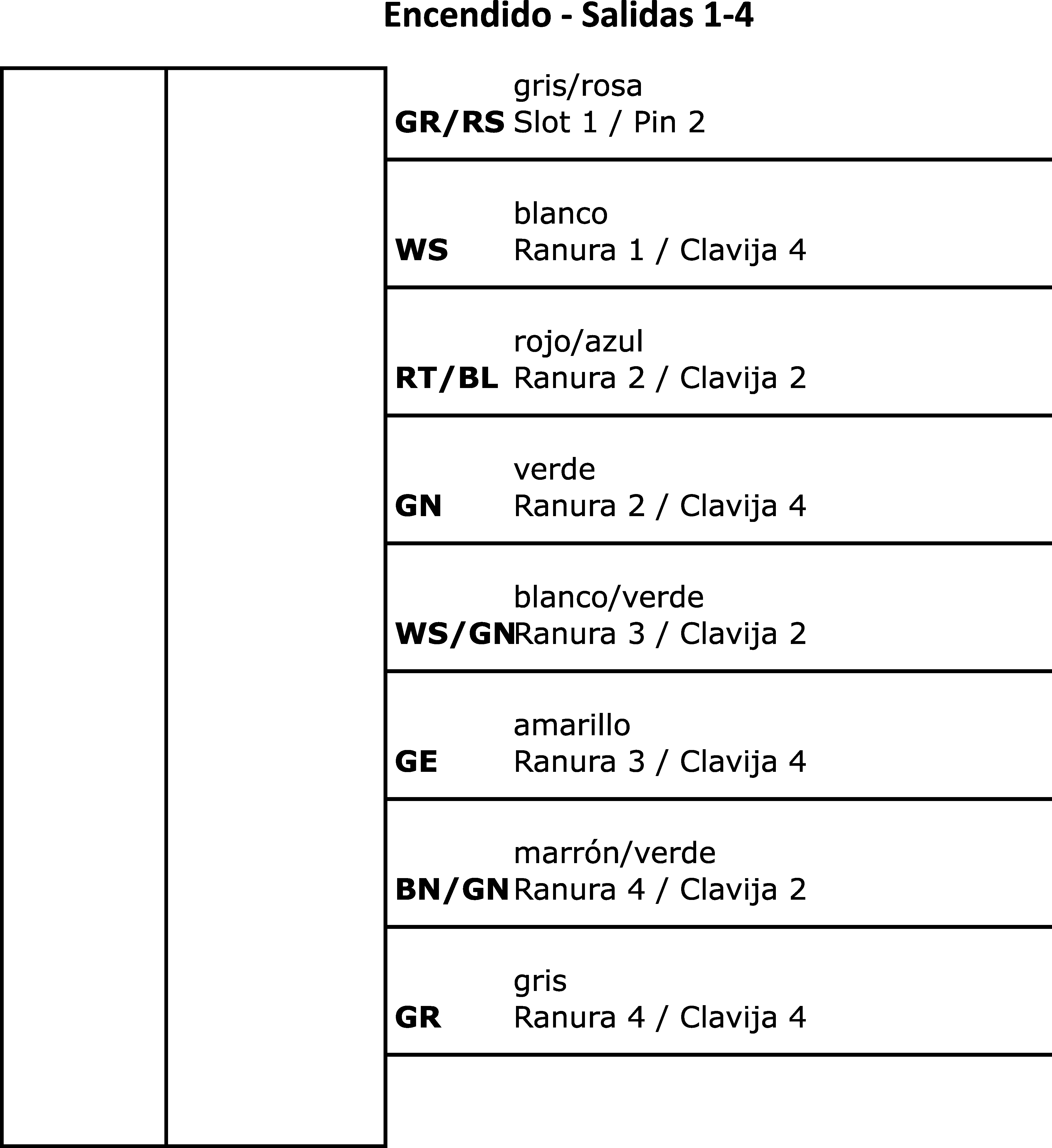

esquema de circuitos
dibujo acotado
Modelo 3D
Comparar

Sistema de conexión - Distribuidor

El cableado de sensores y actuadores resulta mucho más cómodo con nuestros islotes de distribución. Cada uno de los equipos está conectado con el distribuidor a ambos lados mediante un cable de conexiones preconfeccionado M8 o M12. Gracias al cable principal total se reducen notablemente los trabajos de tendido y cableado. El indicador del estado operativo informa sobre el funcionamiento de los sensores (tensión de servicio, estado de conmutación). Así se configura una búsqueda de errores mucho más sencilla, ya que se muestra directamente una sinopsis sobre el modo de trabajo de los periféricos conectados.

Datos eléctricos

Versión de la conexión eléctrica A
M12
Versión de la conexión eléctrica B
Extremo del cable libre
Máx. corriente admisible por base de conexión
2A
Máx. corriente admisible por señal E/S
12A
Número de polos de la conexión A
5
Cantidad de ranuras
4
Pantalla
pantalla LED

Datos mecánicos

Versión del prensacables
sin
Diámetro de cable
8,2mm
Ancho
54mm
Altura
25,2mm
Longitud de cable
10m
Longitud
123,5mm
ciclos de flexión
≥2 millones de ciclos
Grado de protección (IP)
IP67
Ciclos de torsión
+/-180°/m, ≥ 0,5 millones de ciclos
Material de la carcasa
Poliamida PA
Estructura del cable principal
8 x 0,34mm² + 3 x 1mm²
Diámetro del cable principal
8,2mm

Otros datos

Temperatura ambiente
-30 - 90°C
Versión
Clasificación Clase
eClass-7.0 27279219
eClass-7.1 27279219
eClass-8.0 27279219
eClass-9.0 27440108
eClass-9.1 27440108
ETIM-6.0 EC002585
ETIM-7.0 EC002585
Propiedad Valor
Conforme a RoHS Sí
Conforme a REACH Sí
Conforme con OzDS Sí
Conforme con POP Sí
Conforme con TSCA Sí
Número SCIP f203c158-a8a9-49d5-9df2-6c16b879df28
Grupo de productos ipf 855 Tomas/con. de cable (distrib.,acces.,diversos)
dimensiones de embalaje 200 x 58 x 420mm
Peso bruto 1.185g
3,61kg CO₂e
Código arancelario 85444290
WEEE número 40951076
