VL31010A
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 168,00 € | – |
| 5 | 162,96 € | 3% / 5,04 € |
| 10 | 159,60 € | 5% / 8,40 € |
| 20 | 154,56 € | 8% / 13,44 € |
| 50 | 147,84 € | 12% / 20,16 € |
Disponible
módulo lógico, 27x150x31mm, y/o, 10veces, 10-30v dc, -30-85°c, lado del sensor m8 hembrilla 3polos, lado del control m12 conector macho 4polos, ip67, plástico
Comparar
Módulos lógicos - Módulos lógicos
Una combinación de señales digitales directamente en la máquina puede contribuir a reducir los costes y el esfuerzo. Un caso de aplicación clásico es combinar distintas señales directamente en el campo. Así pueden evitarse largos recorridos de los cables de muchos equipos individuales; esto contribuye a minimizar claramente el cableado y reduce la necesidad de entradas de control. Todas las señales de entrada en los módulos lógicos se visualizan a través de LEDs integrados, y están eléctricamente separadas unas de otras. De este modo, se evitan las interferencias de un equipo al otro de forma segura. Las salidas de los módulos son resistentes a las sobrecargas, y la señal pendiente también se visualiza mediante un LED. Además de combinaciones lógicas de señales de entrada tales como «Y» u «O», también hay disponibles versiones con control de cambio de señal. Los módulos lógicos ipf pueden adquirirse para el montaje en raíl DIN o como módulos de campo. Por este motivo y por su robusta carcasa, caracterizada por su elevado grado de protección contra la penetración de polvo y agua, nuestros equipos pueden utilizarse en todas las áreas de máquinas, instalaciones y herramientas.
Datos eléctricos
- Cantidad de entradas por unidad lógica
- 10
- Cantidad de conexiones eléctricas, conexión A
- 10
- Cantidad de conexiones eléctricas, conexión B
- 1
- Cantidad de unidades lógicas
- 2
- Versión de la conexión eléctrica A
- Conector M8
- Versión de la conexión eléctrica B
- Conector M12
- Corriente de conmutación asignada
- 200mA
- Lógica
- Y/O
- Número de polos de la conexión A
- 3
- Número de polos de la conexión B
- 4
- Tensión de servicio (CC)
- 10 - 30V
- Lógica de salida
- A1 = E1 ∧ E2 ∧ E3 ∧ E4 ∧ E5 ∧ E6 ∧ E7 ∧ E8 ∧ E9 ∧ E10, A2 = E1 ∨ E2 ∨ E3 ∨ E4 ∨ E5 ∨ E6 ∨ E7 ∨ E8 ∨ E9 ∨ E10
- Pantalla
- pantalla LED
Datos mecánicos
- Ancho
- 30,6mm
- Altura
- 27,3mm
- Longitud
- 149,7mm
- Tipo de montaje
- Fijación con tornillos
- Grado de protección (IP)
- IP67
- Material de la carcasa
- Plástico
Otros datos
- Temperatura ambiente
- -30 - 85°C
Encuentre accesorios para VL31010A
en estos grupos de productos:
Cajas de conexiones M12, de 4 hilos
Conector de simulación M8
Accesorios distribuidor M8
Disponible
Disponible
Cajas de conexiones M12, de 5 hilos con LED
Cajas de conexiones M12, de 5 polos, confeccionables
Caja de conexiones M12, de 4 polos, confeccionable
Cajas de conexiones M12, de 5 hilos, con blindaje
Cajas de conexiones M12, de 5 hilos
Tornillo de cierre M8
Disponible
Conectores de cable M8, de 3 polos, confeccionables
Adaptador VK03E210
Adaptador VK03E211
Hojas técnicas
Dibujos
-
jpgDibujo técnicoJPG-archivo, 217 KB
-
dwg2DDWG-archivo, 322 KB
-
stp3DSTP-archivo, 1.3 MB
-

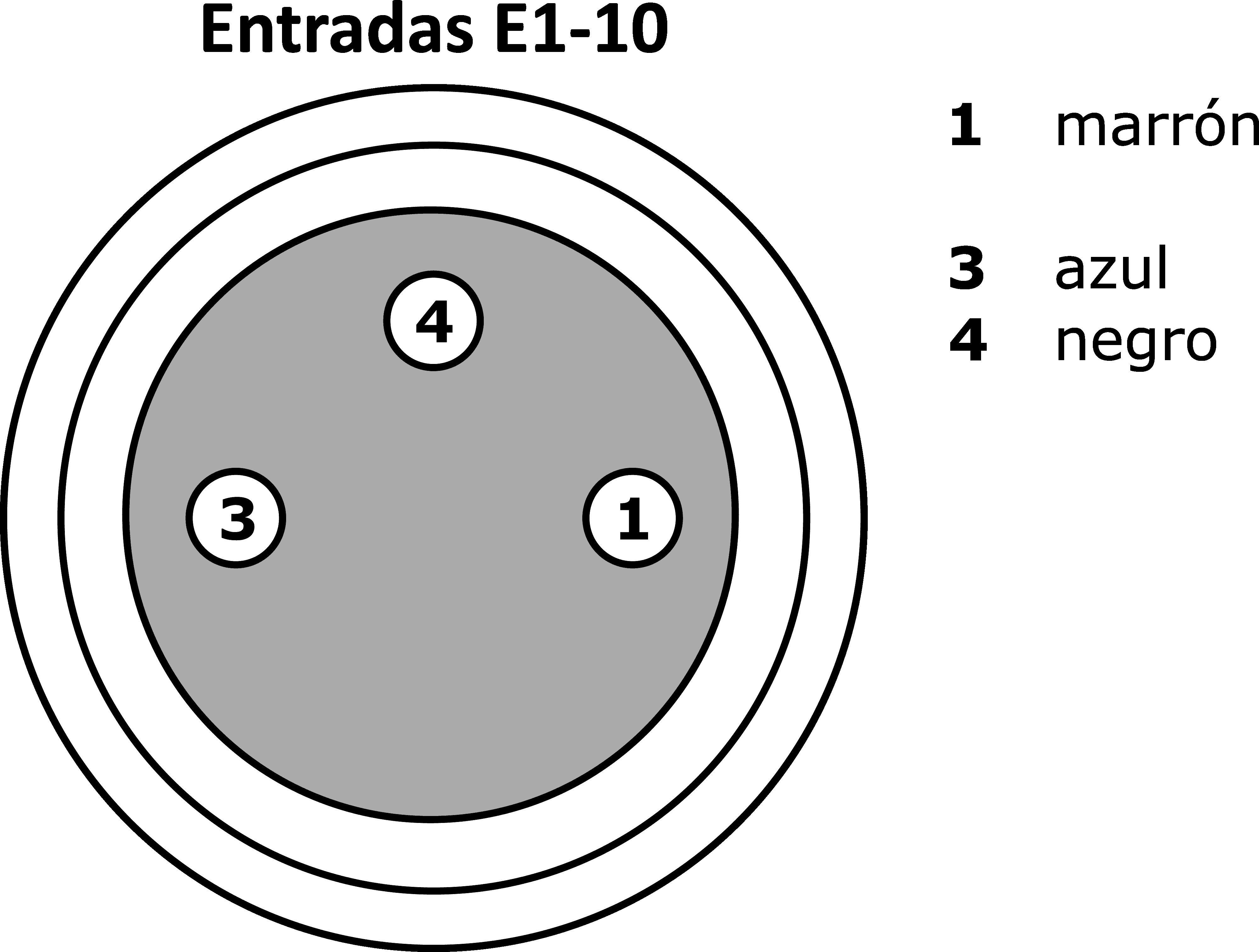

pngEsquema de conexiones InternetPNG-archivo, 27 KB
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 481 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Otros
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27242216 |
| eClass-7.1 | 27242216 |
| eClass-8.0 | 27242216 |
| eClass-9.0 | 27242216 |
| eClass-9.1 | 27242216 |
| ETIM-6.0 | EC001417 |
| ETIM-7.0 | EC001417 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con OzDS | Sí |
| Conforme con POP | Sí |
| Conforme con TSCA | Sí |
| Número SCIP | 6b5dcbaa-4d3b-4e4e-a6f4-d7da4e41bc3c |
| Grupo de productos ipf | 800 Varios |
| dimensiones de embalaje | 150 x 28 x 200mm |
| Peso bruto | 138g |
| Código arancelario | 85365005 |
| WEEE número | 40951076 |
