VL600104
cantidad | precio | ahorros |
---|---|---|
1 | 151,50 € | – |
5 | 146,96 € | 3% / 4,54 € |
10 | 143,93 € | 5% / 7,57 € |
20 | 139,38 € | 8% / 12,12 € |
50 | 133,32 € | 12% / 18,18 € |
Módulos lógicos - Módulos lógicos
Una combinación de señales digitales directamente en la máquina puede contribuir a reducir los costes y el esfuerzo. Un caso de aplicación clásico es combinar distintas señales directamente en el campo. Así pueden evitarse largos recorridos de los cables de muchos equipos individuales; esto contribuye a minimizar claramente el cableado y reduce la necesidad de entradas de control. Todas las señales de entrada en los módulos lógicos se visualizan a través de LEDs integrados, y están eléctricamente separadas unas de otras. De este modo, se evitan las interferencias de un equipo al otro de forma segura. Las salidas de los módulos son resistentes a las sobrecargas, y la señal pendiente también se visualiza mediante un LED. Además de combinaciones lógicas de señales de entrada tales como «Y» u «O», también hay disponibles versiones con control de cambio de señal. Los módulos lógicos ipf pueden adquirirse para el montaje en raíl DIN o como módulos de campo. Por este motivo y por su robusta carcasa, caracterizada por su elevado grado de protección contra la penetración de polvo y agua, nuestros equipos pueden utilizarse en todas las áreas de máquinas, instalaciones y herramientas.
Datos eléctricos
- Cantidad de entradas por unidad lógica
- 4
- Cantidad de conexiones eléctricas, conexión A
- 4
- Cantidad de conexiones eléctricas, conexión B
- 1
- Cantidad de unidades lógicas
- 1
- Versión de la conexión eléctrica A
- Conector M12
- Versión de la conexión eléctrica B
- Conector M12
- Corriente de conmutación asignada
- 200mA
- Lógica
- Y
- Número de polos de la conexión A
- 4
- Número de polos de la conexión B
- 4
- Tensión de servicio (CC)
- 10 - 30V
- Lógica de salida
- A1 = E1 ∧ E2 ∧ E3 ∧ E4
- Pantalla
- pantalla LED
Datos mecánicos
- Ancho
- 60mm
- Altura
- 41,5mm
- Longitud
- 122mm
- Tipo de montaje
- Fijación con tornillos
- Grado de protección (IP)
- IP67
- Material de la carcasa
- Plástico
Otros datos
- Temperatura ambiente
- -20 - 70°C
Cajas de conexiones M12, de 5 polos, confeccionables
Caja de conexiones M12, de 4 polos, confeccionable
Cajas de conexiones, toma M12, conector M12, de 4 hilos
Conectores de cable M12, de 4 polos, confeccionables
Cajas de conexiones M12, de 4 hilos
Conector de simulación M12
Cajas de conexiones M12, de 3 hilos
Tornillo de cierre M12
Hojas técnicas
Dibujos
-
jpgDibujo técnicoJPG-archivo, 709 KB
-
dwg2DDWG-archivo, 116 KB
-
stp3DSTP-archivo, 943 KB
-

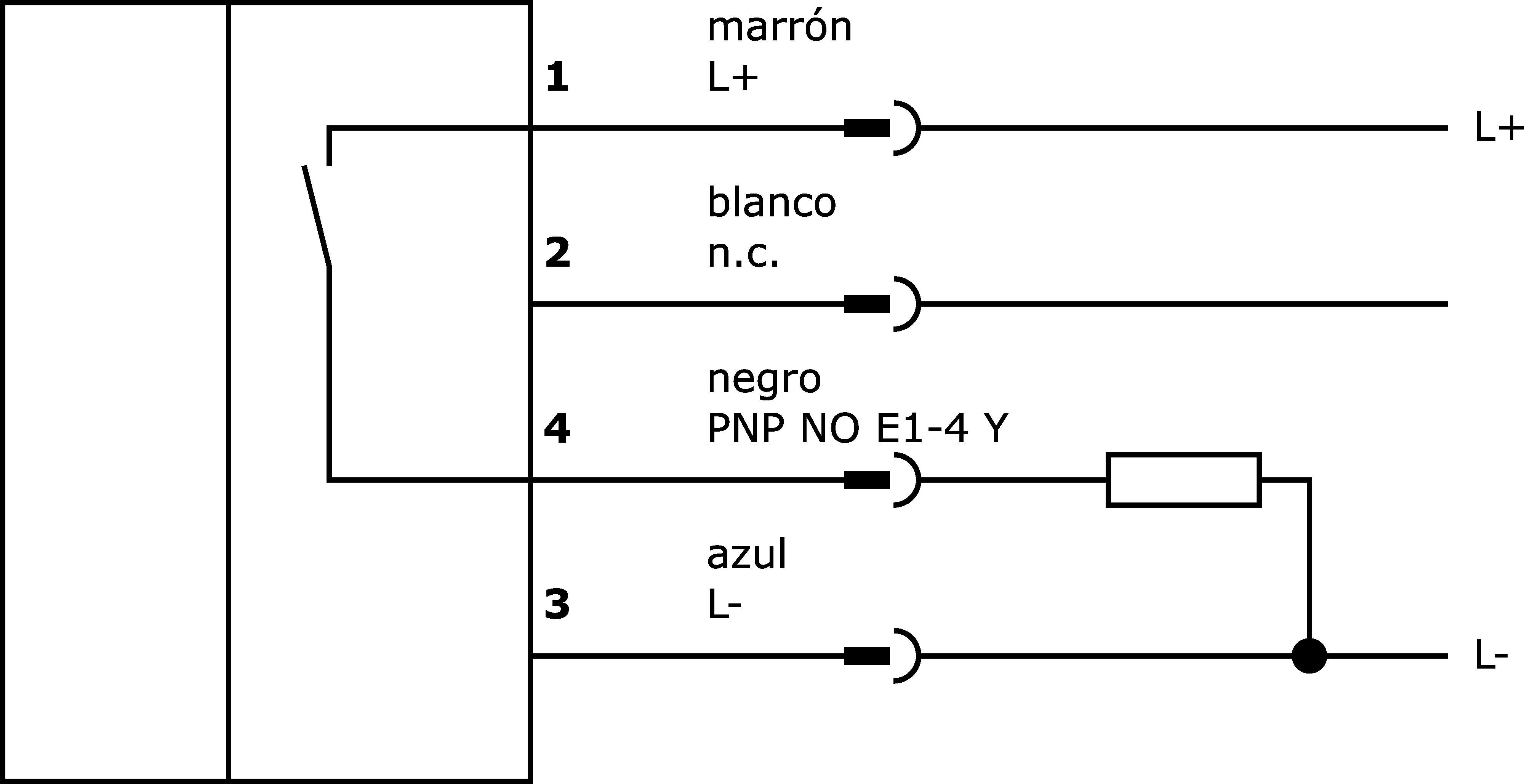

pngEsquema de conexiones InternetPNG-archivo, 37 KB
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 406 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Otros
Clasificación | Clase |
---|---|
eClass-7.0 | 27242216 |
eClass-7.1 | 27242216 |
eClass-8.0 | 27242216 |
eClass-9.0 | 27242216 |
eClass-9.1 | 27242216 |
ETIM-6.0 | EC001417 |
ETIM-7.0 | EC001417 |
Propiedad | Valor |
---|---|
Conforme a RoHS | Sí |
Conforme a REACH | Sí |
Grupo de productos ipf | 800 Varios |
dimensiones de embalaje | 99 x 60 x 160mm |
Peso bruto | 260g |
Código arancelario | 85365005 |
WEEE número | 40951076 |
