Transductor de medición - Montaje en carril DIN
BA870100
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 219,10 € | – |
| 5 | 212,53 € | 3% / 6,57 € |
| 10 | 208,15 € | 5% / 10,96 € |
| 20 | 201,57 € | 8% / 17,53 € |
| 50 | 192,81 € | 12% / 26,29 € |
Disponible
transductor de medición, analógico/digital, 58x95x54mm, 0 v ... 10 v / 4 ma ... 20 ma / 0 … 20 ma, 18-30v dc, 4x pnp/npn programable/configurable, 0 v ... 10 v / 4 ma ... 20 ma, sujetar con bornes, ip20, plástico pc, lcd
Comparar
Transductor de medición - Montaje en carril DIN
24V DC, 2x2Eing, pantalla LCD, 4 preselecciones, analógico
Datos eléctricos
- Tiempo de respuesta/caída
- 300ms
- Cantidad de salidas de conmutación
- 4
- Ejecución de la función de conmutación
- programable/configurable
- Versión de la salida analógica
- 0 - 10V, 4 - 20mA
- Versión de la entrada analógica
- 0 - 20mA, 0 - 10V, 4 - 20mA
- Versión de la conexión eléctrica
- Conexión por borne
- Versión de la salida de conmutación
- PNP/NPN
- Retardo de desconexión
- 0 - 10s
- Corriente de conmutación asignada
- 150mA
- Resolución digital
- 12Bit
- Retardo de conexión
- 0 - 10s
- Procedimiento de ajuste
- Parametrización
- Corriente de alimentación de transductor
- 250mA
- Tipo de tensión de alimentación de transductor
- DC
- Corriente en vacío
- 70mA
- Exactitud relativa de medición
- 2%
- Resistencia de la entrada de corriente
- 50Ohm
- Resistencia de la entrada de tensión
- 20kOhm
- Funciones de salida
- Función de ventana, Punto de conmutación, Histéresis, Ajuste de la señal estándar, valControl de dos puntos
- Pantalla
- pantalla LCD
- Tensión de servicio

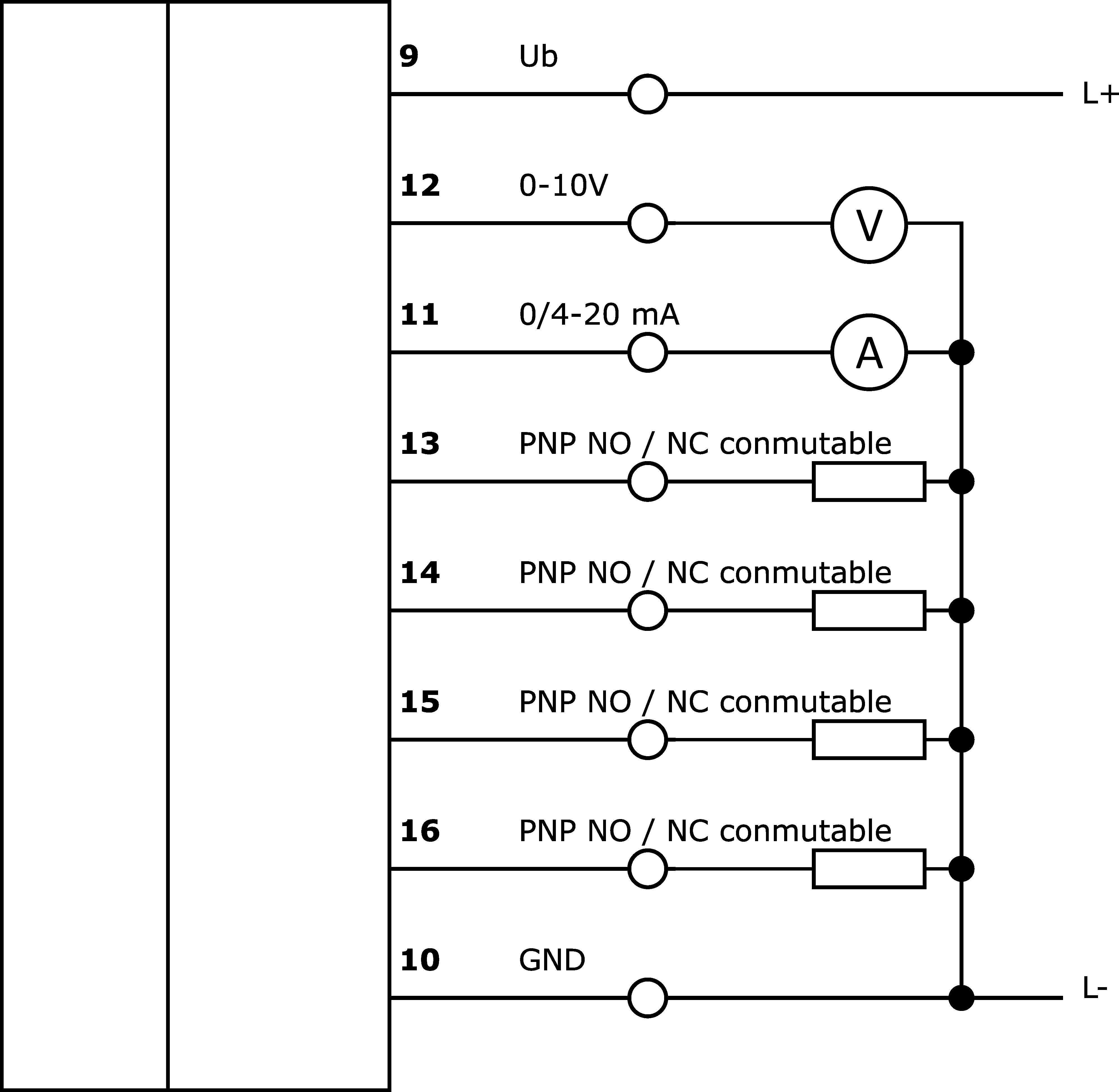

- Conexión eléctrica
Datos mecánicos
- Ancho
- 53,5mm
- Altura
- 58mm
- Longitud
- 95mm
- Temperatura de almacenamiento
- -25 - 70°C
- Tipo de montaje
- Raíl DIN
- Grado de protección (IP)
- IP20
- Material de la carcasa
- Plástico PC
- dimensiones
Otros datos
- Rango de funciones
- Temperatura ambiente
- -20 - 60°C
Hojas técnicas
Manuales
-
pdfManual de instrucciones del productoPDF-archivo, 1.7 MB
-
pdfManual de instrucciones abreviadoPDF-archivo, 219 KB
Dibujos
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 478 KB
-
pdfDeclaración de conformidad de la UEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 254 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 248 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 243 KB
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 550 Transductores de medición |
| dimensiones de embalaje | 74 x 74 x 143mm |
| Peso bruto | 141g |
| 0,34kg CO₂e | |
| Código arancelario | 85437090 |
| WEEE número | 40951076 |
