IPF : un instrument polyvalent pour des mesures de distance précises

Bouton-poussoir optique avec LED Point-Source

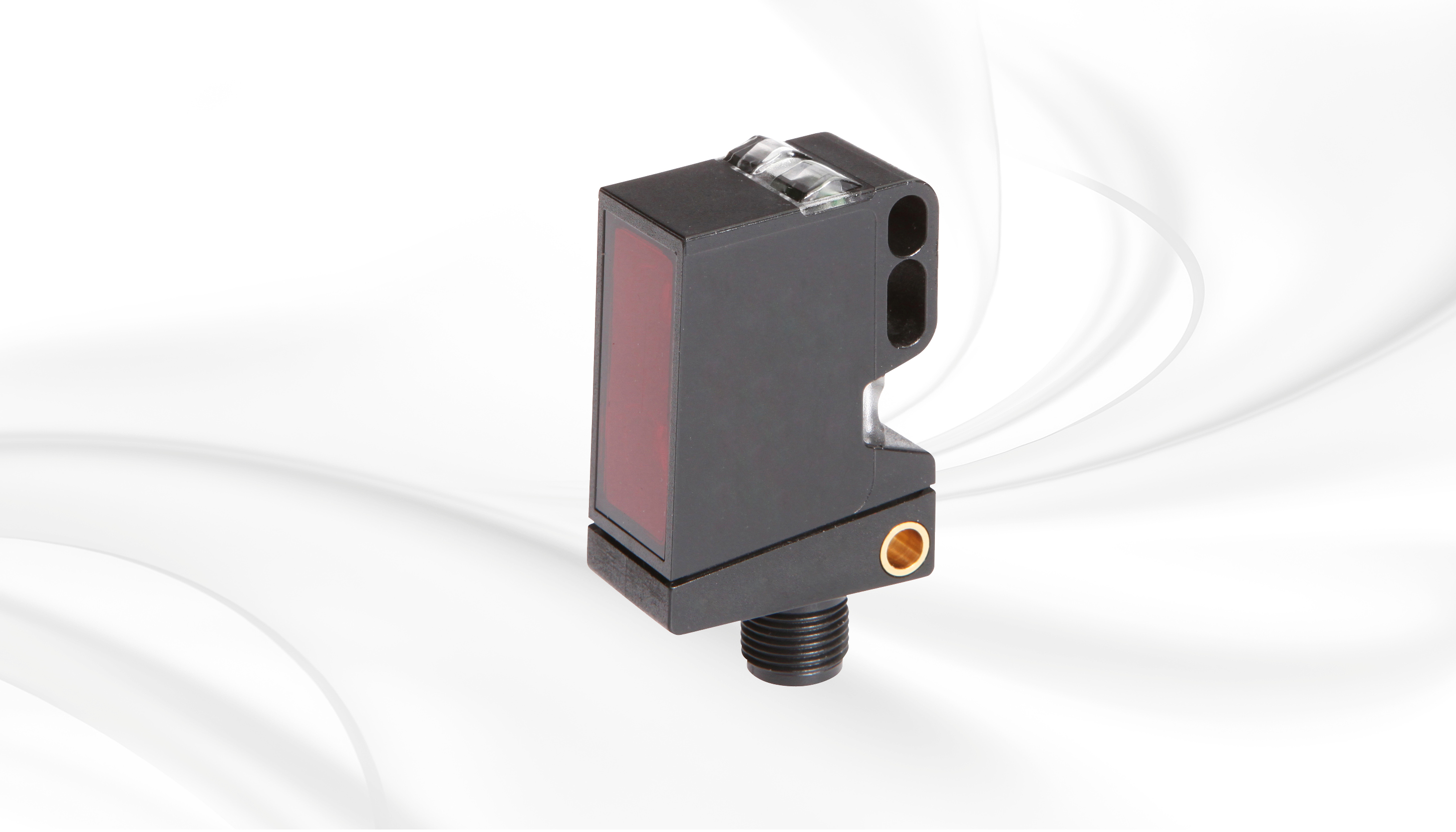

Pour les applications dans lesquelles la distance à un objet doit être déterminée, des capteurs avec sortie analogique sont nécessaires. Dans ce cas, il est utile de pouvoir adapter la plage de mesure du capteur aux conditions locales afin d'utiliser la course de courant analogique complète même pour des zones plus petites. ipf electronic présente donc le capteur fonctionnant avec une lumière rouge visible. OT450021 est présenté.

Alors que des capteurs à ultrasons sont souvent utilisés pour mesurer les distances sur des objets plus grands, la détection de petites pièces avec une haute résolution est souvent l'affaire de capteurs laser, mais ceux-ci sont généralement chers en raison de leur technologie complexe.

Le site OT450021 peut ici constituer une véritable alternative. Le capteur intègre une LED à source ponctuelle comme élément d'émission, qui génère un point lumineux aux contours nets (diamètre entre 5mm et 8mm selon la distance) avec une intensité lumineuse élevée et un angle de rayonnement étroit. Cela rend le capteur non seulement très facile à ajuster, mais aussi parfaitement adapté à la détection de petits objets, la résolution variant entre 0,1mm et 1mm en fonction de la zone de travail sélectionnée.

Le OT450021 a une portée de 60mm à 550mm. Dans cette plage, la sortie de courant analogique (4...20mA) peut être paramétrée entièrement librement. L'appareil dispose en outre d'une sortie de commutation PushPull, également avec des points de commutation librement sélectionnables. Le capteur permet, par auto-apprentissage, de surveiller une zone (fonction fenêtre) et de régler un seuil de commutation fixe (mode un point).

Grâce à l'interface IO-Link intégrée, l'appareil peut être connecté à un réseau. OT450021 est encore plus facile à paramétrer, les valeurs de début et de fin pour les sorties pouvant par exemple être saisies directement sous forme de valeurs numériques en millimètres. De plus, l'interface permet d'effectuer d'autres réglages confortables, même en cours de fonctionnement, comme par exemple l'activation de différentes fonctions de temporisation. Enfin, le bouton offre différents modes d'apprentissage et une sortie de commutation virtuelle supplémentaire évaluable via IO-Link.

Et si le capteur doit être remplacé, tous les paramètres enregistrés auparavant peuvent être transférés facilement sur le nouvel appareil via IO-Link.
