Un éclairage optimal

Luminaire de broche à LED pour centres d'usinage

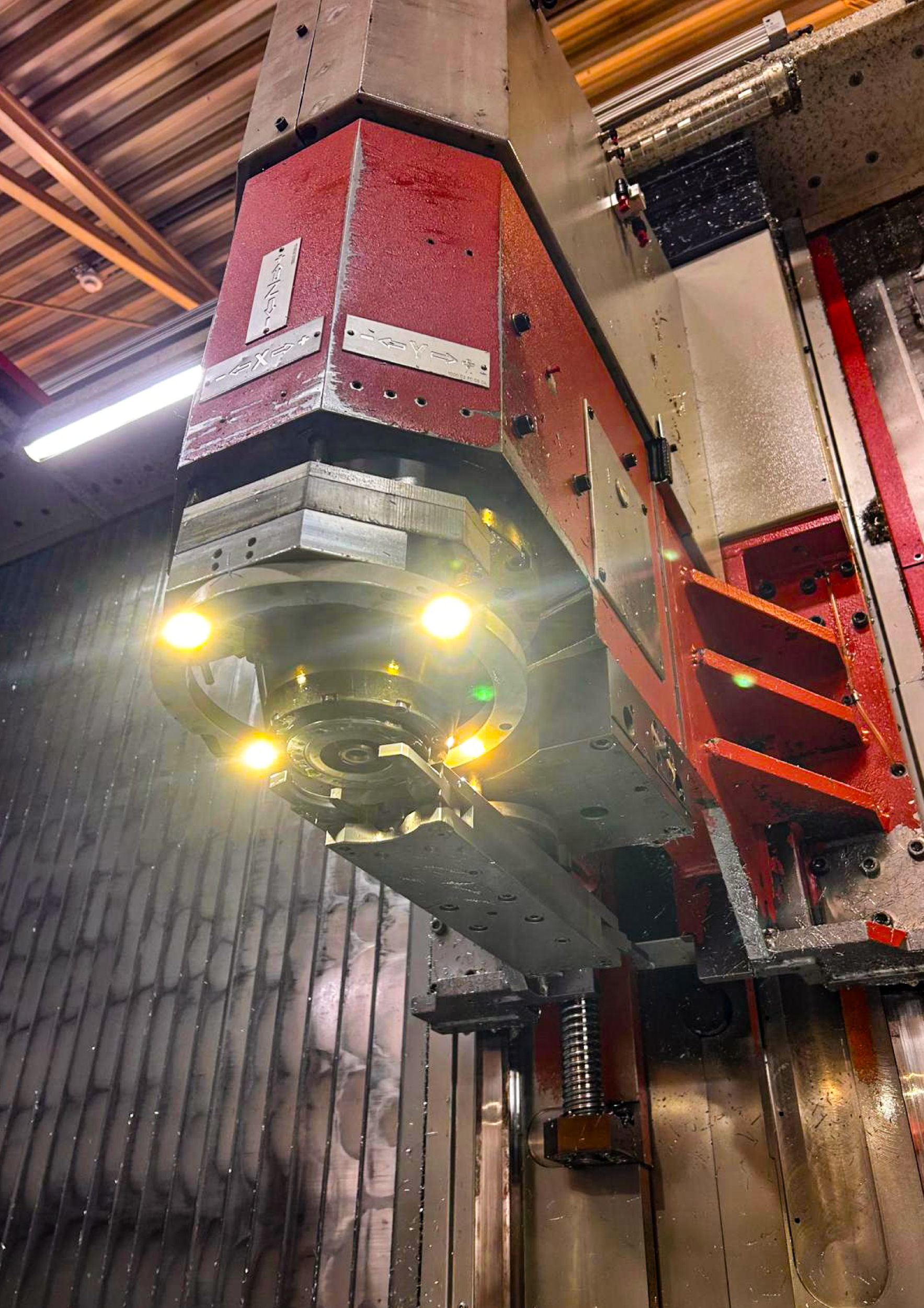

Avec la EMB50171 IPF présente une lampe annulaire spécialement conçue pour le logement de la broche d'un centre d'usinage.

Souvent, les pièces à usiner ne sont pas suffisamment éclairées lors du réglage des centres d'usinage dans la production avec enlèvement de copeaux. C'est notamment le cas lors de la préparation des machines avant la production de petites séries par enlèvement de copeaux. Afin d'obtenir un éclairage optimal des pièces lors de la mise en place d'une machine et donc une plus grande précision lors de l'usinage, IPF a développé le luminaire de broche à LED "S". EMB50171 est disponible. Ce luminaire convient aussi bien aux centres d'usinage horizontaux que verticaux avec les diamètres de broches correspondants.

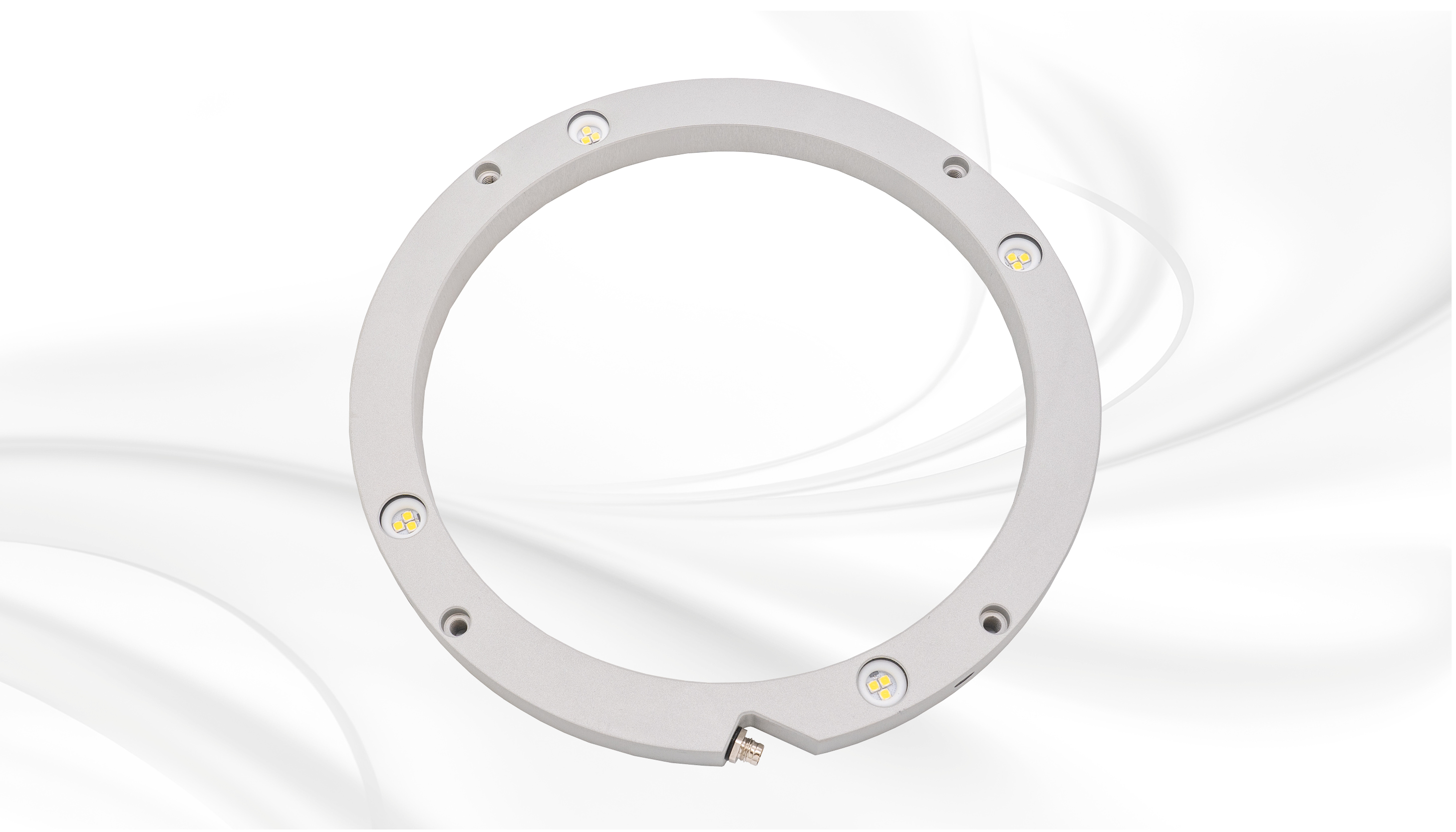

Le luminaire annulaire avec vitre frontale en verre borosilicaté est équipé de plusieurs LED haute puissance à quatre positions (ouvertures de sortie de la lumière). Les LED de lumière blanche extrêmement claires (température de couleur de 5000K) assurent, avec un angle de rayonnement de 80 degrés, un éclairage particulièrement uniforme et sans ombre de la pièce à usiner dans la zone d'usinage. En outre, la lampe conçue pour une utilisation industrielle intensive EMB50171 en IP67 résiste aux chocs, aux vibrations, aux projections de copeaux ainsi qu'à la plupart des liquides de refroidissement et des lubrifiants. En outre, le luminaire de broche à LED dispose d'une protection contre les décharges électrostatiques (protection ESD) et peut être utilisé dans une large plage de températures de -40 °C à +50 °C (à partir de +50 °C avec régulation de la surchauffe).

Le luminaire est fixé EMB50171 directement sur la broche de l'outil à l'aide de cinq vis à tête cylindrique. Il peut également être fixé à l'aide d'aimants puissants (par ex. AY000129/AE000031), pour le fixer. Le raccordement s'effectue via un connecteur M8 à quatre pôles sur le côté du boîtier du luminaire en aluminium moulé sous pression.
