Transmetteur - Compteur d'électricité
CS180001
Stock à peine suffisant
Compteur d'énergie active, 118x18x68mm, 176-276V AC, monophasé, direct, 45A, 2x sorties d'impulsions, communication RS485, MID, raccordement vissé, IP20
Comparer
Transmetteur - Compteur d'électricité
Les compteurs d'énergie monophasés modulaires de la série CS18 permettent d'afficher les différentes énergies consommées et produites, ainsi que les puissances et autres valeurs mesurées directement sur l'écran LCD rétroéclairé. Ils peuvent être connectés directement jusqu'à 45 A et, grâce à leur certification MID, ils peuvent être utilisés dans des applications de sous-facturation.
Autres caractéristiques
- Humidité relative (sans condensation)
- 0 - 95%
- Température ambiante
- -40 - 70°C
- Remarque importante
Caractéristiques électriques
- Nombre de sorties
- 2
- Type de raccordement électrique
- Connexion par borne à serrage
- Fréquence de fonctionnement
- 45 - 65Hz
- Procédure de réglage
- Paramétrage
- Puissance absorbée
- 3VA
- Courant max. Courant permanent
- 45A
- Courant max. Courant d'appel
- 0,02A
- Courant de charge min.
- 250mA
- Interface de communication prise en charge
- Modbus RTU, RS485
- Plage de mesure du courant
- 0,25 - 45A
- Annonce
- Écran LCD, Indicateur LED
- Précision
- Mesure de tension : 0,5 %, Mesure du courant : 1 %, Mesure de la fréquence : 0,2 %, Mesure de la puissance (active, réactive, apparente) : 1 %, Facteur de puissance : 1 %
- Réglages des impulsions
- Durée d'impulsion : 60 / 100 / 200 ms, Sortie 1 : 0,001 / 0,01 / 0,1 / 1 kWh par impulsion, Sortie 2 : 1 kWh par impulsion
- Tension de service
- 176-276VAC(50Hz) | 176-276VAC(60Hz)
- Raccordement électrique
- Raccord à compression
Propriétés mécaniques
- Largeur
- 18mm
- Hauteur
- 68mm
- Longueur
- 118mm
- Température de stockage
- -40 - 75°C
- Type de montage
- Rail DIN
- Indice de protection (IP)
- IP20
- Matériau du boîtier
- Plastique
- Section transversale du conducteur pour les bornes d'essai
- 2,5 - 10mm²
- Pinces de mesure du couple de serrage
- 1,5Nm
- Dimensions
- 118x18x68mm
Fiches techniques

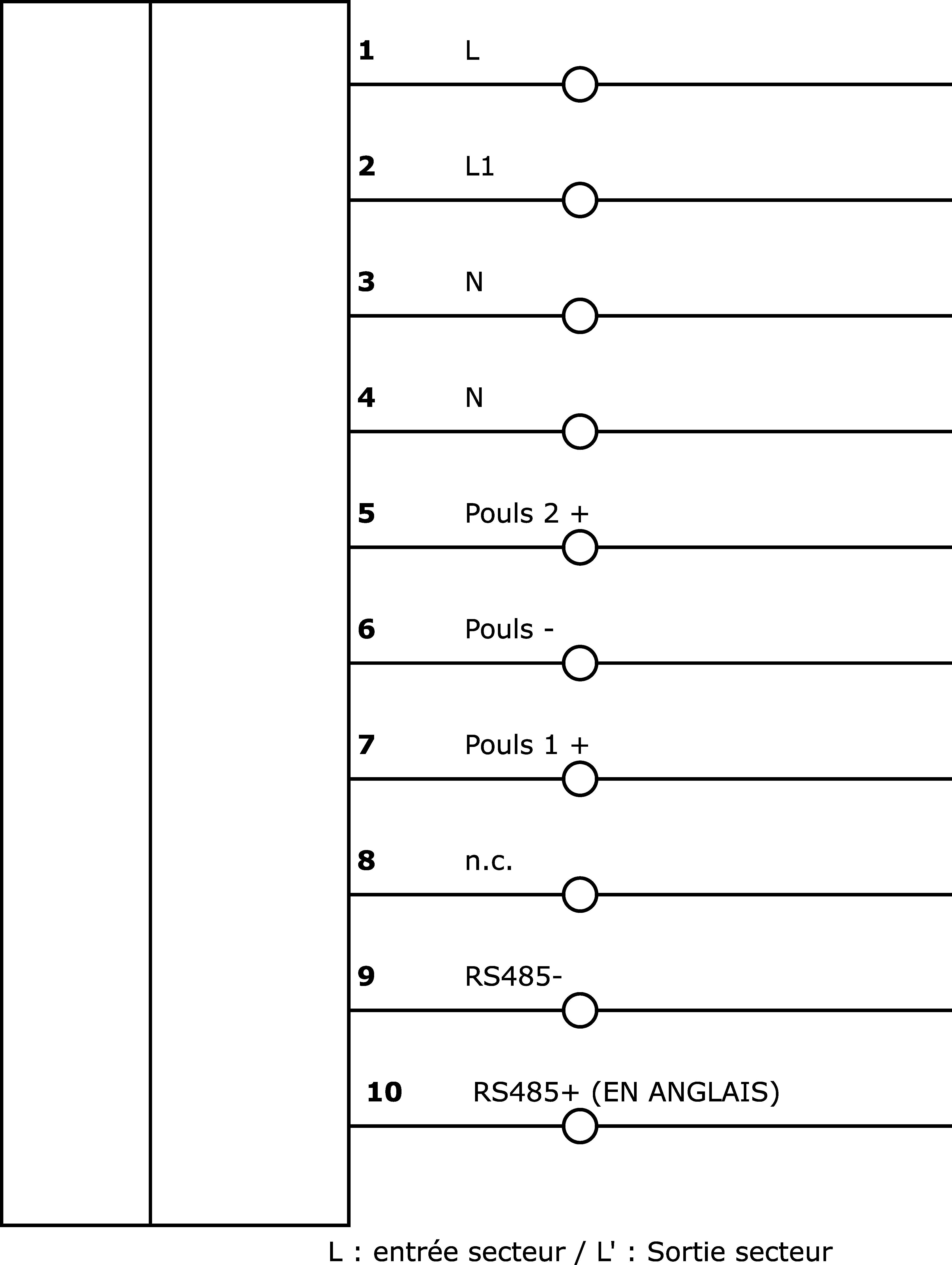

Dessins
Logiciel
-
zipConfiguration de la passerelleZIP-Fichier, 39 KB
-
zipConfiguration de la passerelleZIP-Fichier, 1.0 KB
Conformité du produit
| Classification | Classe |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 730 Appareils spéciaux (divers) |
| Dimensions de l'emballage | 40 x 75 x 105mm |
| Poids brut | 127g |
| Empreinte carbone | 0,25kg CO₂e |
| Numéro de tarif douanier | 90283011 |
| Numéro WEEE | 40951076 |
| Pinces de mesure du couple de serrage | 1,5Nm |
