Nadajnik - Licznik energii elektrycznej
CS180001
Niedobór zapasów
Licznik energii czynnej, 118x18x68mm, 176-276V AC, 1-fazowy, bezpośredni, 45A, 2x wyjścia impulsowe, komunikacja RS485, MID, złącze śrubowe, IP20
Porównaj
Nadajnik - Licznik energii elektrycznej
Seria CS18 to jednofazowe modułowe liczniki energii do wyświetlania różnych zużywanych i generowanych energii, a także mocy i innych mierzonych wartości bezpośrednio na podświetlanym wyświetlaczu LCD. Mogą być podłączane bezpośrednio do 45 A i nadają się do użytku w aplikacjach sub-rozliczeniowych dzięki certyfikacji MID.
Inne właściwości
- Wilgotność względna (bez kondensacji)
- 0 - 95%
- Temperatura otoczenia
- -40 - 70°C
- Ważna uwaga
- Przekrój przewodu 0,5-1,5 mm² dla zacisków S0 i COM. Moment dokręcania 0,2 Nm., Za pośrednictwem interfejsu komunikacyjnego można zarządzać czterema taryfami
Właściwości elektryczne
- Liczba wyjść
- 2
- Projekt połączenia elektrycznego
- Podłączenie zacisków
- Częstotliwość pracy
- 45 - 65Hz
- Procedura ustawiania
- Parametryzacja
- Zużycie energii
- 3VA
- Maks. Prąd ciągły
- 45A
- Maks. Prąd rozruchowy
- 0,02A
- Min. prąd obciążenia
- 250mA
- Obsługiwany interfejs komunikacyjny
- Modbus RTU, RS485
- Zakres pomiaru prądu
- 0,25 - 45A
- Wyświetlacz
- Wyświetlacz LCD, Wyświetlacz LED
- Dokładność
- Pomiar napięcia: 0,5%, Pomiar prądu: 1%, Pomiar częstotliwości: 0,2%, Pomiar mocy (moc czynna, bierna, pozorna): 1%, Współczynnik mocy: 1%
- Obciążalność prądowa
- Wyjście impulsowe 27mA przy 5-27VDC
- Kategoria przepięcia
- 300V CAT III-UC1 zgodnie z normą IEC 61010-1
- Odporność na przepięcia przejściowe
- 4kV 1minuta, 6kV 1,2µs
- Ustawienia impulsów
- Długość impulsu 60 / 100 / 200ms, Wyjście 1: 0,001 / 0,01 / 0,1 / 1kWh na impuls, Wyjście 2: 1kWh na impuls
- Krótkotrwałe przeciążenie
- 30 x Imax 10ms
- Napięcie robocze
- 176-276VAC(50Hz) | 176-276VAC(60Hz)

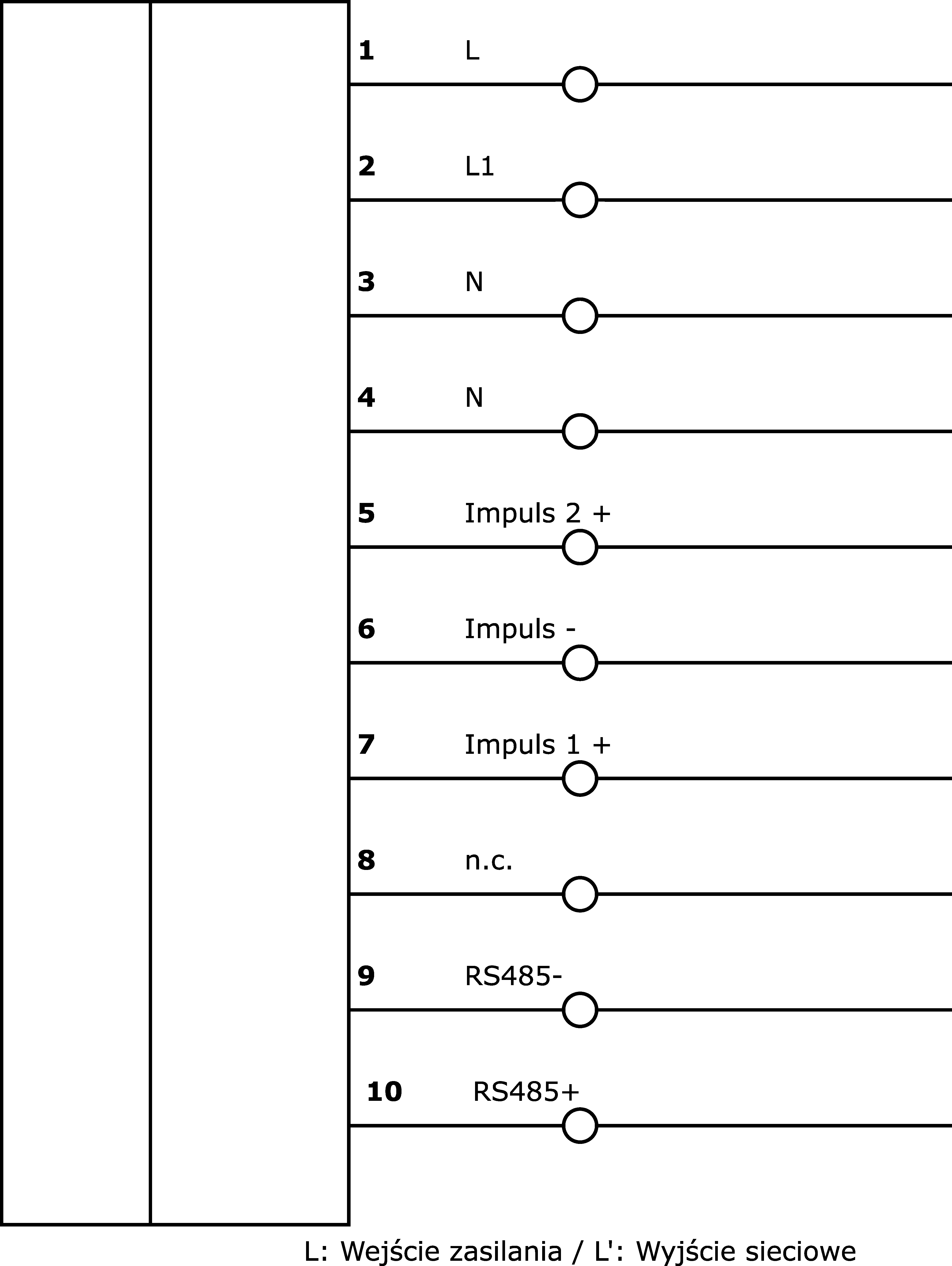

- Podłączenie elektryczne
- Podłączenie zacisków
Właściwości mechaniczne
- Szerokość
- 18mm
- Wysokość
- 68mm
- Długość
- 118mm
- Temperatura przechowywania
- -40 - 75°C
- Typ montażu
- Szyna top-hat
- Klasa ochrony (IP)
- IP20
- Materiał obudowy
- Tworzywo sztuczne
- Przekrój przewodu Zaciski pomiarowe
- 2,5 - 10mm²
- Moment dokręcania zacisków pomiarowych
- 1,5Nm
- wymiary
- 118x18x68mm
Arkusze danych
Rysunki
Oprogramowanie
Zgodność produktu
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 730 Urządzenia specjalne (różne) |
| Wymiary opakowania | 40 x 75 x 105mm |
| Masa brutto | 127g |
| Ślad CO2 | 0,25kg CO₂e |
| Numer taryfy celnej | 90283011 |
| Numer WEEE | 40951076 |
| Moment dokręcania zacisków pomiarowych | 1,5Nm |
