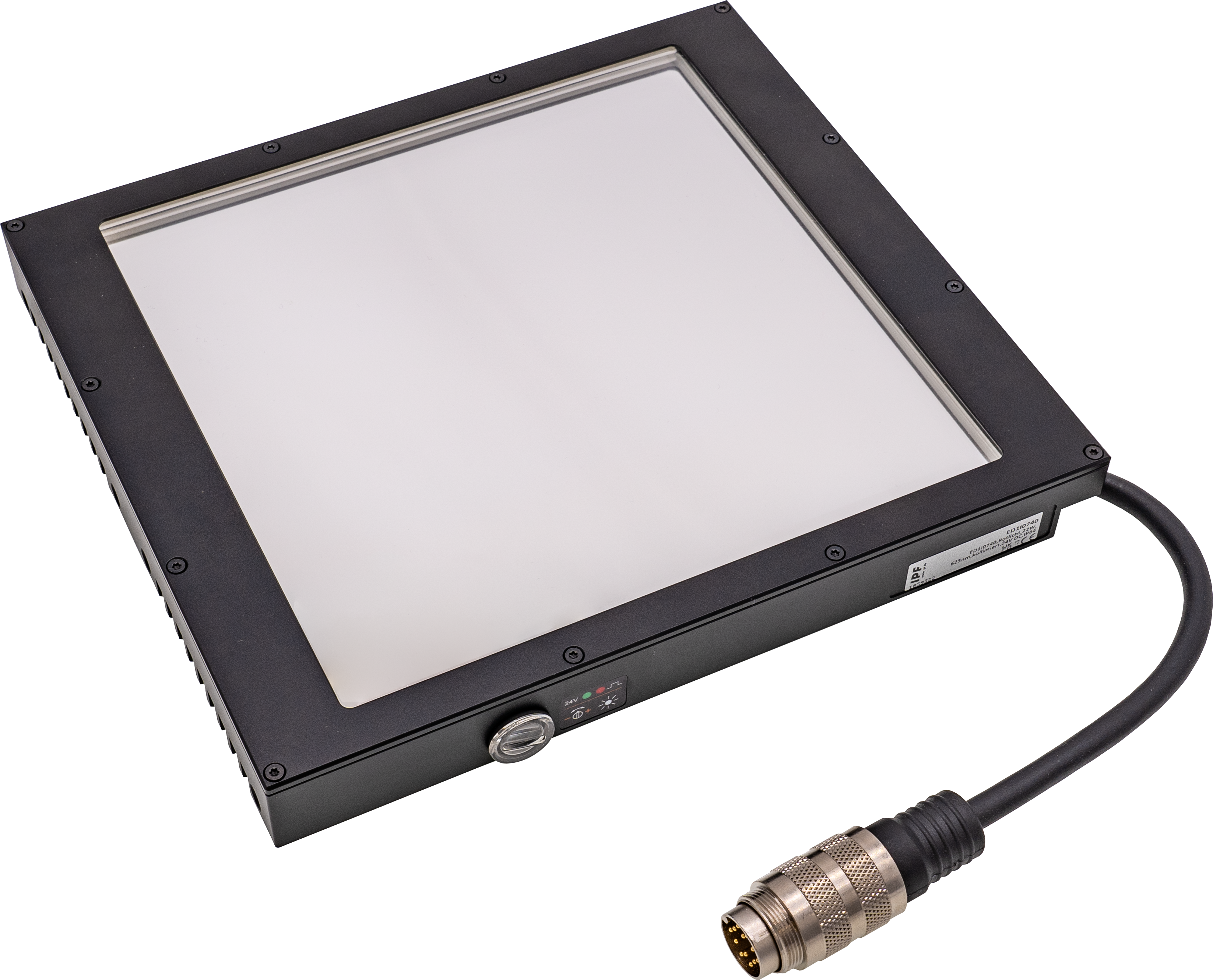

Éclairage supplémentaire de la caméra - Lampe à lumière transmise

ED1I0740

ED1I0740
Prix catalogue
2.417,40 €
Sur demande
Lampe à LED pour lumière transmise, fonctionnement continu , 190x172x22mm, lumière rouge, 22W, 625nm,collimaté, 19-30V DC, connecteur de câble M16 à 12 pôles, IP64, aluminium+PMMA

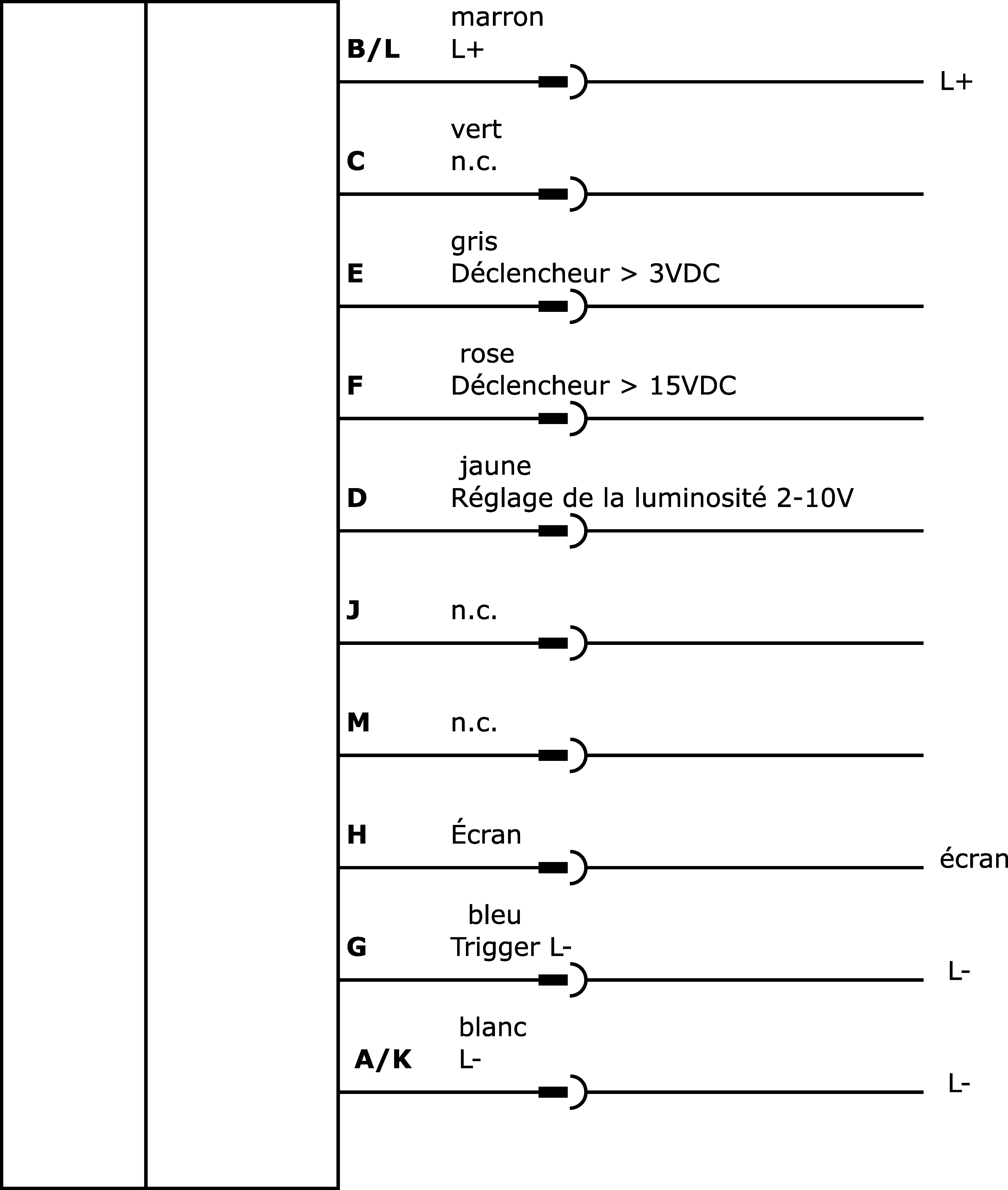

Schéma de connexion

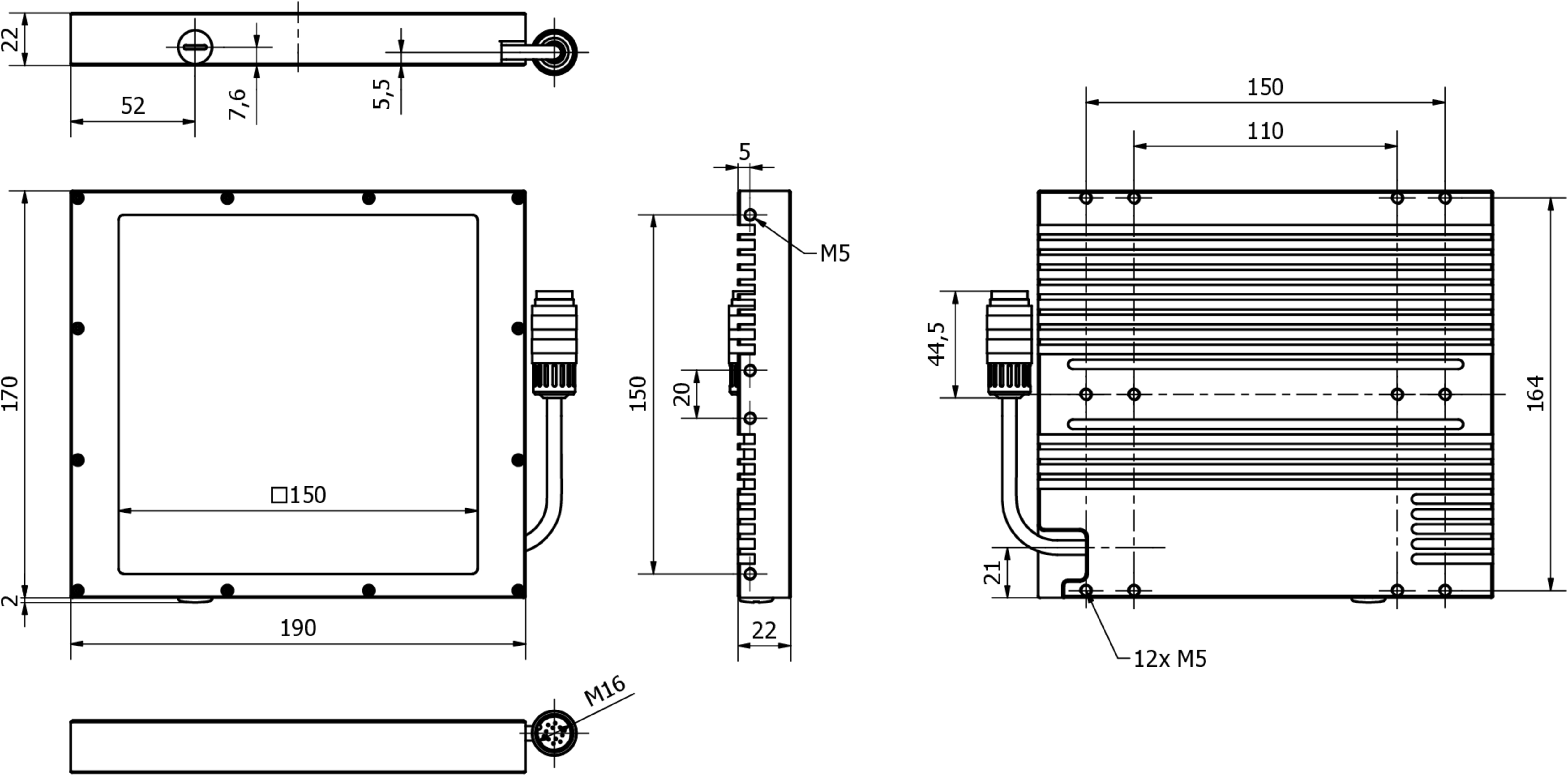

Croquis coté
Modèle 3D
Comparer

Éclairage supplémentaire de la caméra - Lampe à lumière transmise

Cet éclairage par transmission homogène avec une surface d'éclairage de 150x150mm est idéal pour le contrôle et la mesure de contours. L'injection latérale de la lumière LED garantit un rayonnement très homogène sur la surface, ce qui augmente la qualité du résultat de l'examen. L'éclairage par transparence se distingue par son format très compact avec une hauteur de boîtier réduite de seulement 22 mm.

Autres caractéristiques

Température ambiante
5 - 45°C
Mode de fonctionnement
Fonctionnement permanent, Mode de commutation

Caractéristiques électriques

Exécution du raccordement électrique
Connecteur de câble M16
Courant assigné d'emploi
1 100mA
Contrôleur de flash
interne
Puissance
22W
Nombre de pôles
12
Classe de protection
III
Tension de service
Raccordement électrique

Propriétés mécaniques

Largeur
172mm
Largeur du champ lumineux
150mm
Hauteur
22mm
Longueur du câble
0,15m
Longueur
190mm
Longueur du champ lumineux
150mm
Indice de protection (IP)
IP64
Comportement de dispersion du pare-brise
diffus
Matériau du boîtier
Aluminium
Matériau du pare-brise
Polyméthacrylate de méthyle
Dimensions

Propriétés optiques

Groupe à risque
0
Sources lumineuses
LED
Type de lumière
Lumière rouge
Longueur d'onde du capteur
625nm
Gestion de la lumière
Collimation
Classification Classe
eClass-7.0 27310204
eClass-7.1 27310204
eClass-8.0 27310204
eClass-9.0 27310204
eClass-9.1 27310204
ETIM-6.0 EC000348
ETIM-7.0 EC000348
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à la TSCA Oui
Groupe de produits IPF 915 Éclairage de la caméra
Dimensions de l'emballage 230 x 61 x 290mm
Poids brut 1 195g
9,81kg CO₂e
Numéro de tarif douanier 94054239
Numéro WEEE 40951076
