摄像机辅助照明 - 透射光
这种均匀透射光照明器的照明面积为 150 x 150 毫米，是检查和测量轮廓的理想之选。LED 灯的横向耦合确保了表面的均匀辐射，从而提高了检测结果的质量。透射光照明的特点是结构非常紧凑，外壳高度仅为 22 毫米。
主要特点
- 环境温度
- 5 - 45°C
- 运行模式
- 长期运行, 切换操作
光学特性
- 风险组
- 0
- 灯具
- LED
- 光源
- 红灯
- 传感器的波长
- 625nm
- 导光板
- 胶合剂
机械特性
- 宽度
- 172mm
- 光场宽度
- 150mm
- 高度
- 22mm
- 电缆长度
- 0.15m
- 长度
- 190mm
- 光场长度
- 150mm
- 保护程度（IP）
- IP64
- 前面的屏幕散射行为
- 弥漫性
- 外壳材料
- 铝合金
- 前面的屏幕材料
- 聚甲基丙烯酸甲酯
- 尺寸
电气性能
- 电气连接的类型
- 电缆连接器 M16
- 额定工作电流
- 1,100mA
- 闪光灯控制器
- 内部
- 权力
- 22W
- 引脚数量
- 12
- 保护等级
- 三
- 工作电压

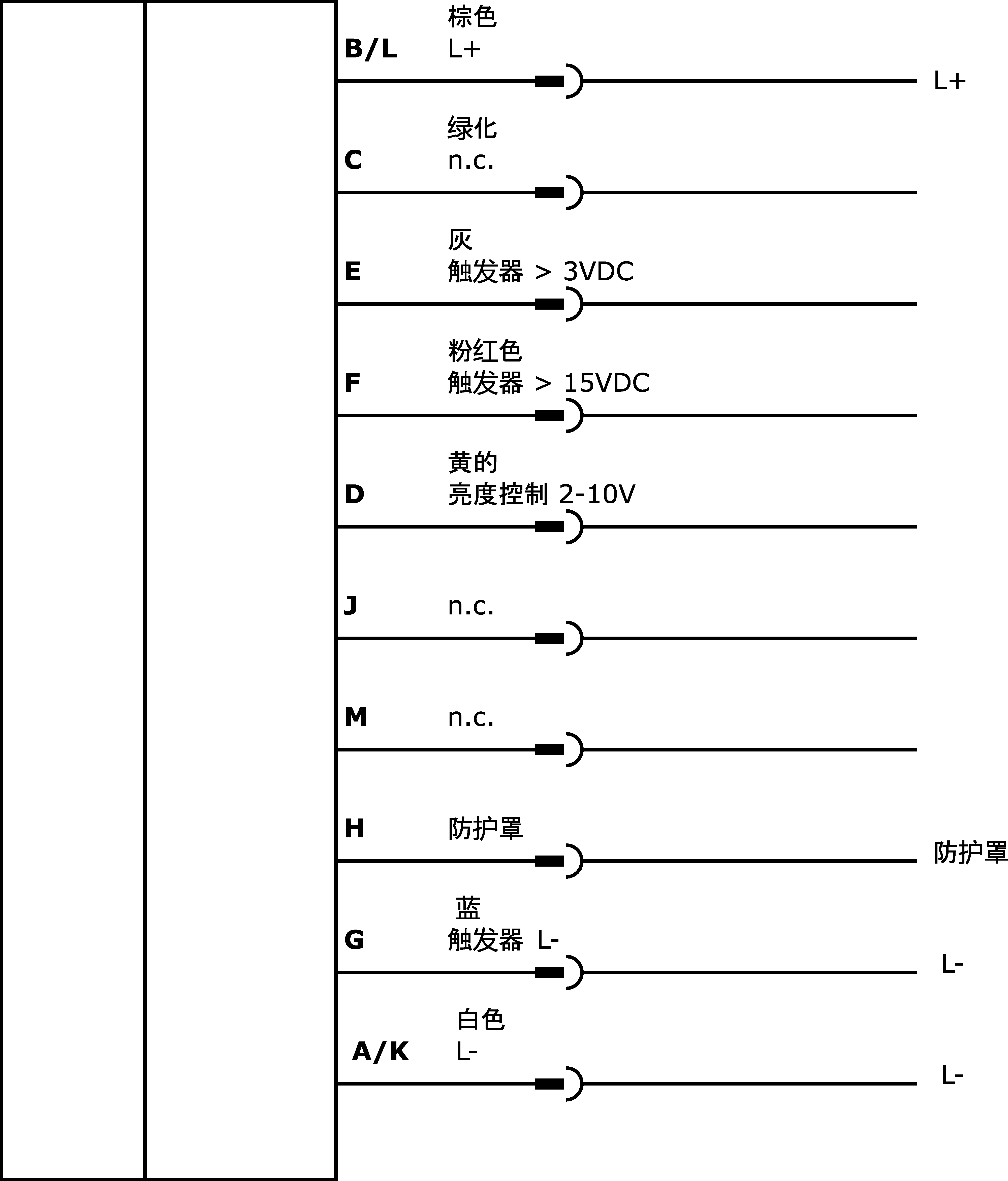

- 电气连接
连接技术
电缆插座M16 12线
数据表
图纸
产品合规性
-
pdfUKCA符合性声明PDF-文件, 324 KB
-
pdf材料合规性PDF-文件, 478 KB
-
pdf欧盟合格声明PDF-文件, 252 KB
-
pdfUL符合性声明PDF-文件, 254 KB
-
pdfCCC符合性声明PDF-文件, 248 KB
-
pdfCSA符合性声明PDF-文件, 243 KB
产品宣传单
白皮书
-
pdfWhitepaper camera sensors part 1PDF-文件, 641 KB
-
pdfWhitepaper camera sensors part 2PDF-文件, 4.8 MB
-
pdfWhitepaper camera sensors part 3PDF-文件, 1.8 MB
应用
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27310204 |
| eClass-7.1 | 27310204 |
| eClass-8.0 | 27310204 |
| eClass-9.0 | 27310204 |
| eClass-9.1 | 27310204 |
| ETIM-6.0 | EC000348 |
| ETIM-7.0 | EC000348 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 915相机照明 |
| 包装尺寸 | 230 x 61 x 290mm |
| 总重量 | 1,195g |
| 二氧化碳足迹 | 9,81kg CO₂e |
| 海关税号 | 94054239 |
| WEEE编号 | 40951076 |
