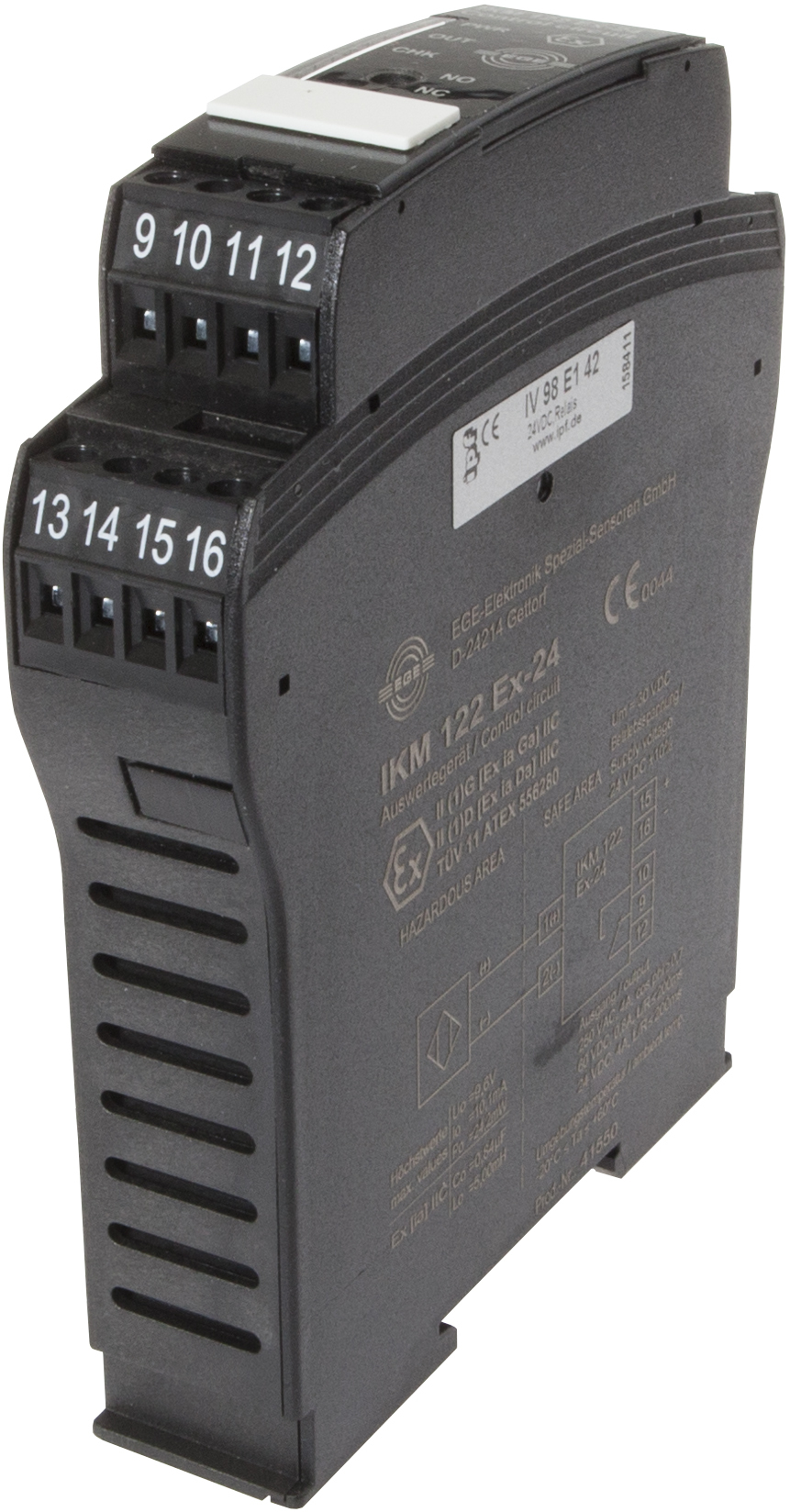

IV98E142
Quantité | Prix | Économies |
---|---|---|
1 | 158,40 € | – |
5 | 153,65 € | 3% / 4,75 € |
10 | 150,48 € | 5% / 7,92 € |
20 | 145,73 € | 8% / 12,67 € |
50 | 139,39 € | 12% / 19,01 € |
Capteurs inductifs - Amplificateur de commutation
Les détecteurs de proximité inductifs sont des capteurs qui fonctionnent sans contact. Ils détectent tous les métaux conducteurs, qu'ils soient en mouvement ou non. La distance de détection que les appareils peuvent atteindre dépend du matériau de l'objet et de ses dimensions. Les capteurs insensibles aux vibrations peuvent être approchés latéralement ou frontalement. Les détecteurs de proximité inductifs sont utilisés pour détecter la présence (p. ex. supports de marchandises), le positionnement (p. ex. trappes de four), le comptage (p. ex. écrous / vis), la détection de la vitesse de rotation (p. ex. sur des roues dentées), sur des systèmes de convoyage (p. ex. alimentations en tuyaux) ou pour mesurer la distance (p. ex. contrôle d'emmanchement) d'objets métalliques.
Autres caractéristiques
- Marquage de produits ATEX Gaz
- Ex II (1)G [Ex ia Ga] IIC
- Marquage de produits ATEX Poussière
- Ex II (1)D [Ex ia Ga] IIIC
- Température ambiante
- -20 - 60°C
Caractéristiques électriques
- Nombre de canaux
- 1
- Nombre de contacts en tant que changeur
- 1
- Exécution de la fonction de commutation
- Inverseur (NO/NC)
- Exécution du raccordement électrique
- Raccord à compression
- Courant de coupure assigné
- 4 000mA
- Tolérance de la tension d'entrée
- 10%
- Tension de commutation
- 250V
- Tension de commutation AC
- 230V
- Tension de commutation DC
- 24V
- Extérieur Max. Inductance
- 5mH
- Capacité extérieure max. Capacité
- 0,84µF
- Tension de fonctionnement (DC)
- 24V
- Annonce
- Indicateur LED
- Sécurité intrinsèque selon EN 60947-5-6 NAMUR
- Oui
- Amplificateur pour capteurs inductifs
- Oui
Propriétés mécaniques
- Forme de construction
- Parallélépipède rectangle
- Largeur
- 22,5mm
- Hauteur
- 122mm
- Longueur
- 100mm
- Type de montage
- Rail DIN
- Indice de protection (IP)
- IP40
- Matériau du boîtier
- Plastique
Fiches techniques
Dessins
-

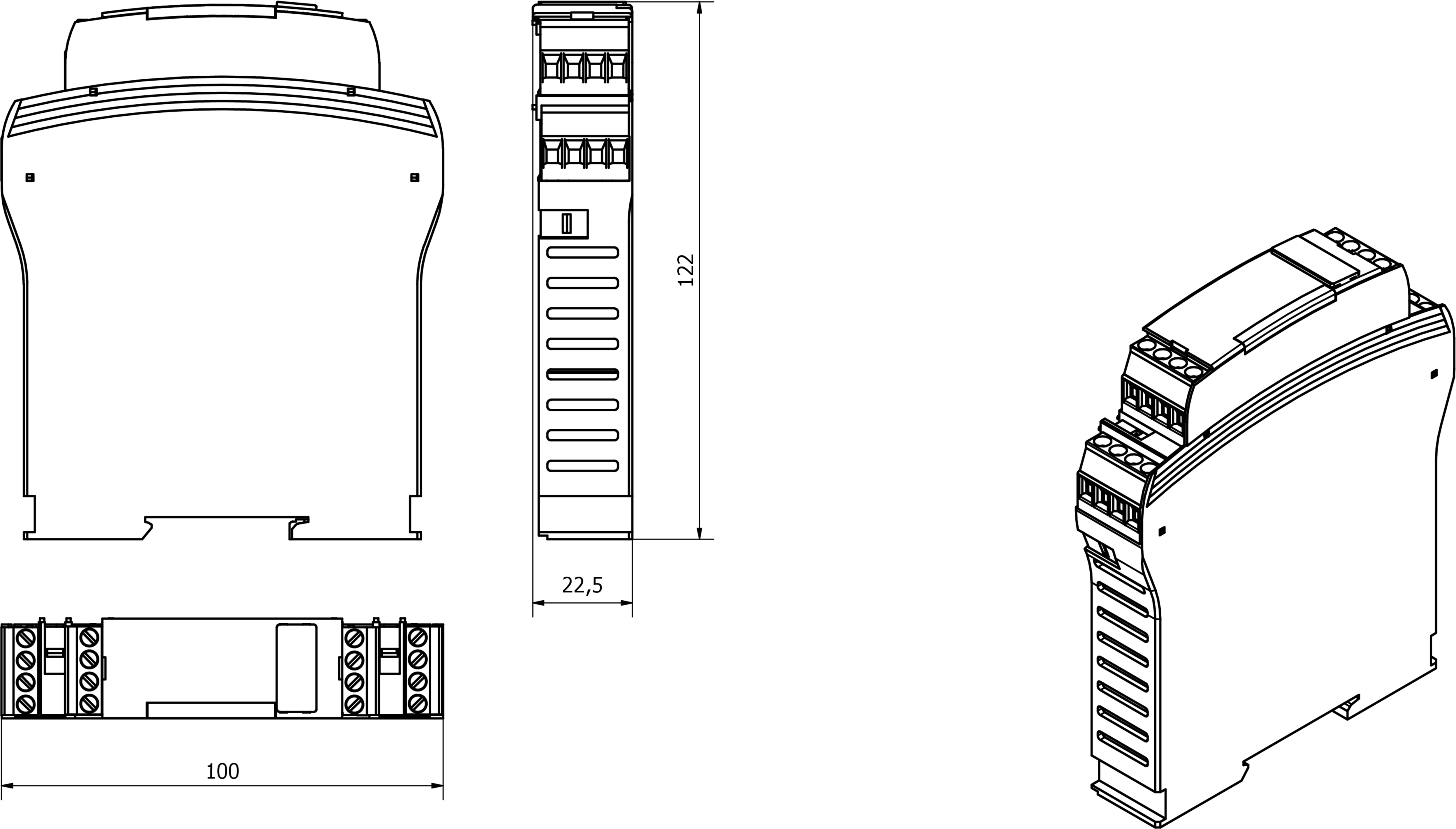

jpgDessin techniqueJPG-Fichier, 906 KB
-
dwg2DDWG-Fichier, 481 KB
-
stp3DSTP-Fichier, 3.9 MB
-

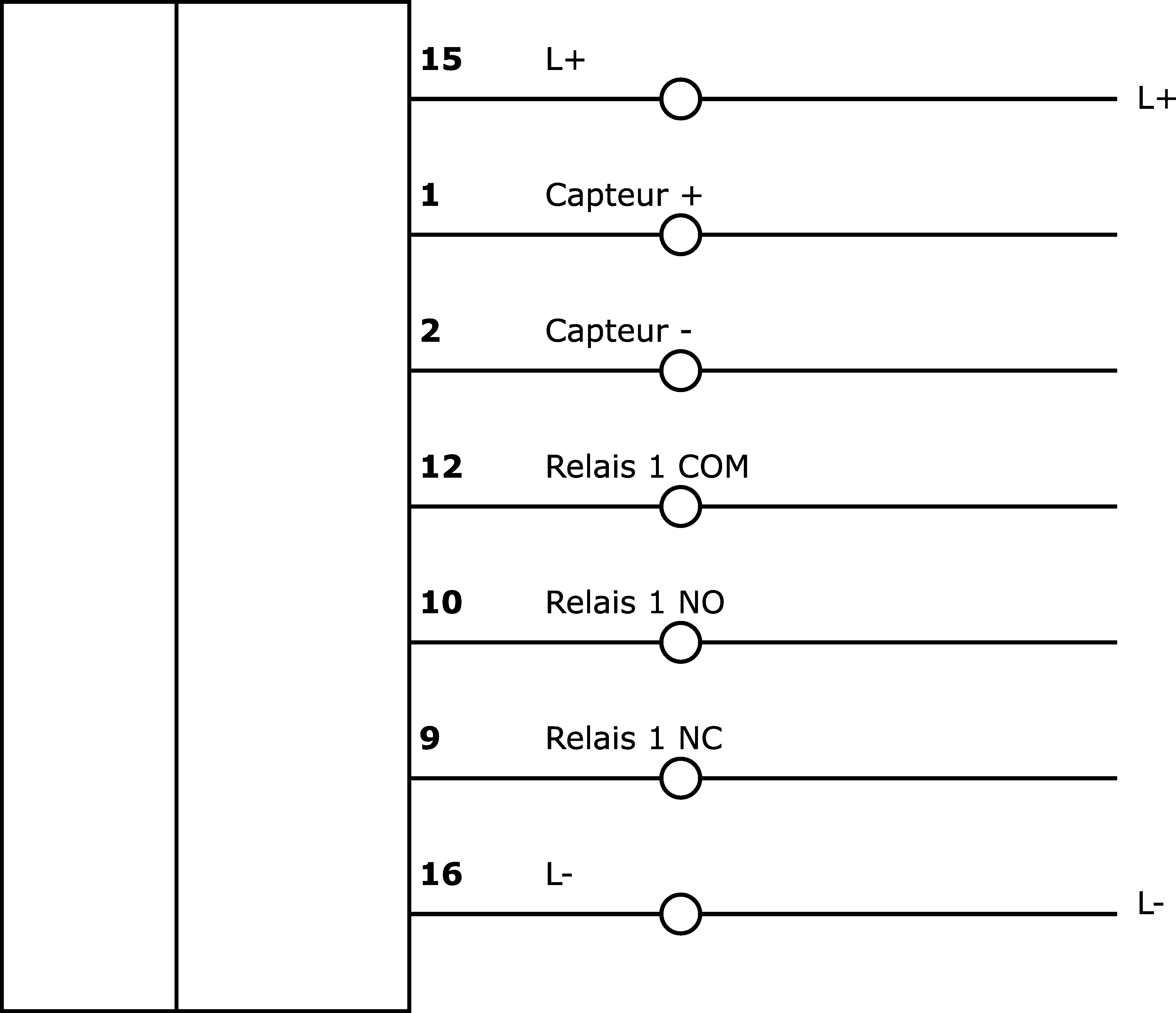

pngSchéma de connexion InternetPNG-Fichier, 14 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 326 KB
-
pdfConformité des matériauxPDF-Fichier, 406 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 255 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
Classification | Classe |
---|---|
eClass-7.0 | 27210121 |
eClass-7.1 | 27210121 |
eClass-8.0 | 27210121 |
eClass-9.0 | 27210121 |
eClass-9.1 | 27210121 |
ETIM-6.0 | EC001485 |
ETIM-7.0 | EC001485 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Conforme à la norme ATEX | Oui |
Groupe de produits IPF | 202 Capteurs inductifs (plage de température étendue) |
Dimensions de l'emballage | 138 x 95 x 210mm |
Poids brut | 183g |
Numéro de tarif douanier | 85365019 |
Numéro WEEE | 40951076 |
