KY98E021
Quantité | Prix | Économies |
---|---|---|
1 | 147,10 € | – |
5 | 142,69 € | 3% / 4,41 € |
10 | 139,75 € | 5% / 7,35 € |
20 | 135,33 € | 8% / 11,77 € |
50 | 129,45 € | 12% / 17,65 € |
Bouton-poussoir encastrable - Capacitif
Les détecteurs de proximité capacitifs sont des capteurs qui fonctionnent sans contact. Ils détectent des objets métalliques et non métalliques, qu'ils soient en mouvement ou non. La distance de détection que les appareils peuvent atteindre dépend du matériau de l'objet, de ses dimensions et de la sensibilité de réponse réglée par un potentiomètre. Les capteurs insensibles aux vibrations peuvent être approchés latéralement ou frontalement. Les détecteurs de proximité capacitifs sont utilisés pour détecter la présence (p. ex. détection de joints), le positionnement (p. ex. bouteilles en PET), le comptage (p. ex. couvercles en plastique), la détection de niveau (p. ex. lubrifiant) ou la mesure de distance (p. ex. mesure d'épaisseur) de matériaux solides et liquides.
Autres caractéristiques
- Impression
- Symbole "main
- Température ambiante
- -30 - 70°C
- Avec bague frontale
- Oui
Caractéristiques électriques
- Exécution de la fonction de commutation
- Contact à fermeture (NO)
- Exécution du raccordement électrique
- Fiche de câble
- Version de la sortie de commutation
- PNP
- Courant de coupure assigné
- 400mA
- Résistant aux courts-circuits
- Oui
- Courant à vide
- 30mA
- Nombre de pôles
- 4
- Chute de tension
- 3V
- Protégé contre l'inversion de polarité
- Oui
- Tension de fonctionnement (DC)
- 10 - 30V
- Annonce
- Indicateur LED
Propriétés mécaniques
- Forme de construction
- rond
- Longueur du câble
- 0,2m
- Diamètre du trou
- 59mm
- Couple de serrage maximal
- 1Nm
- Type de montage
- Contre-filet
- Surface
- revêtu de téflon
- Indice de protection (IP)
- IP67
- Matériau du boîtier
- Plastique
Fiches techniques
Dessins
-
jpgDessin techniqueJPG-Fichier, 174 KB
-
dwg2DDWG-Fichier, 296 KB
-
stp3DSTP-Fichier, 249 KB
-

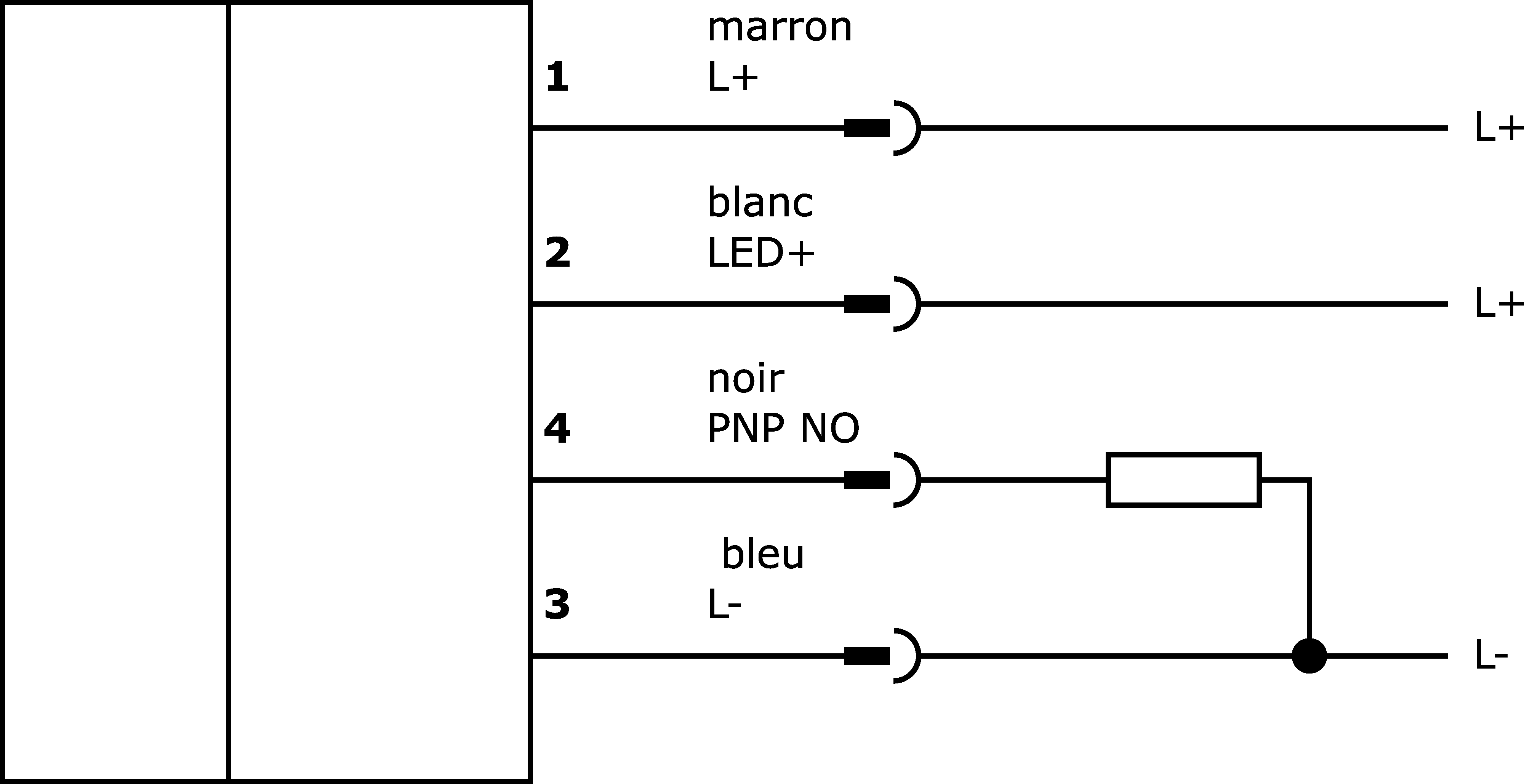

pngSchéma de connexion InternetPNG-Fichier, 6.0 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 407 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
Classification | Classe |
---|---|
eClass-7.0 | 27371228 |
eClass-7.1 | 27371228 |
eClass-8.0 | 27371228 |
eClass-9.0 | 27371228 |
eClass-9.1 | 27371228 |
ETIM-6.0 | EC001028 |
ETIM-7.0 | EC001028 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Groupe de produits IPF | 690 capteurs divers |
Dimensions de l'emballage | 74 x 74 x 143mm |
Poids brut | 100g |
Numéro de tarif douanier | 85365019 |
Numéro WEEE | 40951076 |
