NG98E139
Article de suivi?
Nous nous ferons un plaisir de vous conseiller !
Nous nous ferons un plaisir de vous conseiller !
Sur demande

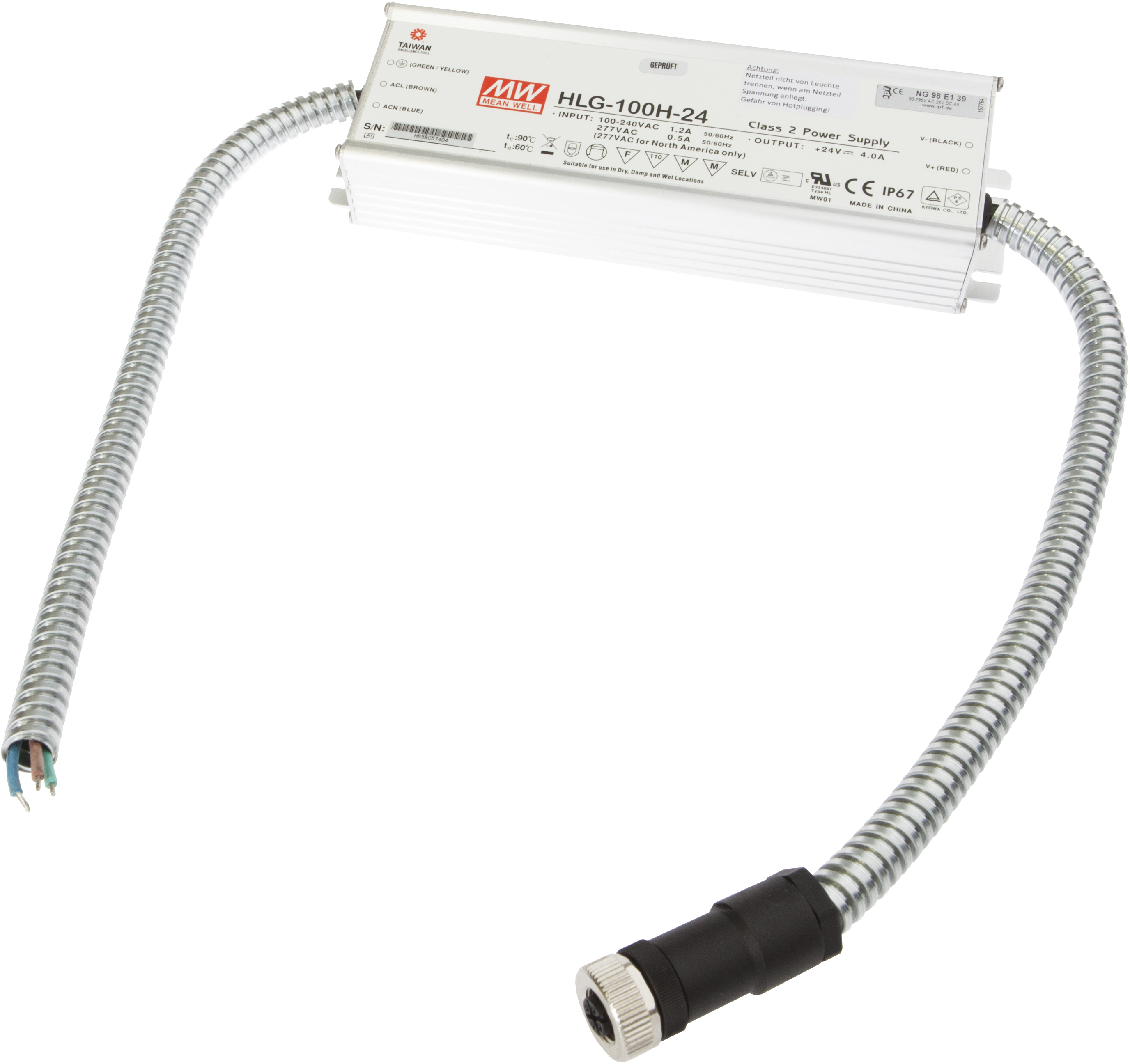

Alimentation en courant continu, monophasée, 39x68x222mm, 18-24V, 4A, 95-295V AC 50Hz, 95-295V AC 60Hz, 127-417V DC, -30-70°C bipolaire 0,3m, IP67, aluminium, stabilisé, tension de sortie cadencée
Comparer
Alimentations électriques - Stabilise
Les blocs d'alimentation à découpage servent à alimenter des installations ou des parties d'installations électriques avec une tension continue stabilisée. En raison des pertes de cuivre réduites, les alimentations à découpage ont un rendement nettement plus élevé que les transformateurs de réseau dans la plage de puissance réduite. De plus, ils peuvent être plus compacts et plus légers que les blocs d'alimentation conventionnels à régulation linéaire, qui contiennent un lourd transformateur avec un noyau en fer et provoquent des pertes supplémentaires dans le régulateur linéaire.
Autres caractéristiques
- Humidité relative (sans condensation)
- 20 - 95%
- Température ambiante
- -30 - 70°C
- Stabilise
- Oui
Caractéristiques électriques
- Version raccordement électrique A
- extrémité de ligne libre
- Version raccordement électrique B
- M12
- Tension de sortie
- 18 - 24V
- Fréquence de fonctionnement
- 47 - 63Hz
- Puissance
- 96W
- Nombre max. Courant d'entrée
- 1,6A
- Nombre de pôles
- 2
- Ondulation résiduelle
- 1%
- Courant admissible
- 4A
- Tension de fonctionnement (AC 50Hz)
- 95 - 295V
- Tension de fonctionnement (AC 60Hz)
- 95 - 295V
- Tension de fonctionnement (DC)
- 127 - 417V
- Annonce
- Indicateur LED
Propriétés mécaniques
- Largeur
- 222,2mm
- Poids
- 800g
- Hauteur
- 38,8mm
- Longueur du câble
- 0,3m
- Longueur
- 68mm
- Température de stockage
- -40 - 80°C
- Type de montage
- Rail DIN
- Indice de protection (IP)
- IP67
- Matériau du boîtier
- Aluminium
Gaine de protection
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 1.3 MB
-
pdfFiche technique automatiquePDF-Fichier, 633 KB
Dessins
-

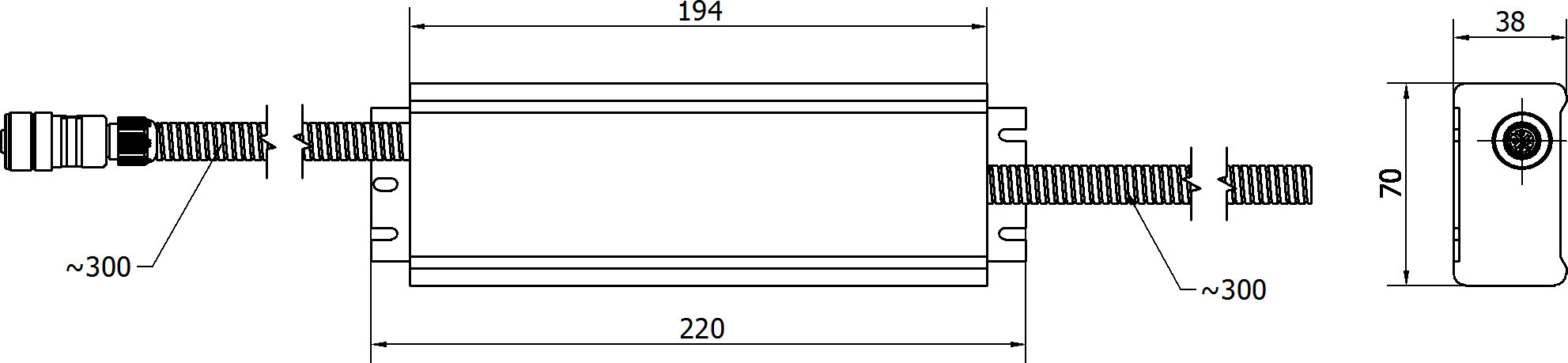

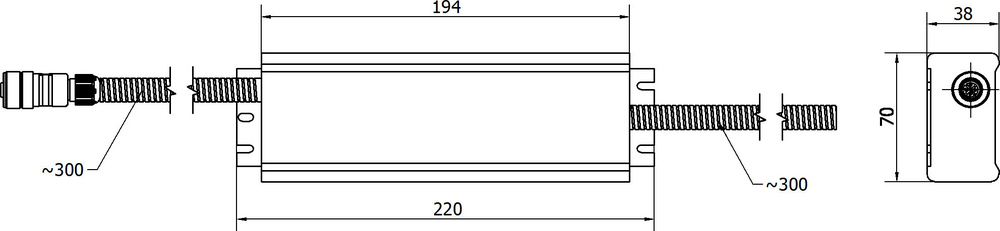

jpgDessin techniqueJPG-Fichier, 87 KB
-
dwg2DDWG-Fichier, 1.1 MB
-
stp3DSTP-Fichier, 3.0 MB
-
pngSchéma de connexion InternetPNG-Fichier, 10.0 KB
Conformité du produit
| Classification | Classe |
|---|---|
| eClass-7.0 | 27049002 |
| eClass-7.1 | 27049002 |
| eClass-8.0 | 27049002 |
| eClass-9.0 | 27040701 |
| eClass-9.1 | 27040701 |
| ETIM-6.0 | EC002540 |
| ETIM-7.0 | EC002540 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Groupe de produits IPF | 400 Alimentations électriques |
| Dimensions de l'emballage | 90 x 55 x 295mm |
| Poids brut | 1 150g |
| Numéro de tarif douanier | 85044083 |
| Numéro WEEE | 40951076 |
