Systèmes de caméras - Surveillance des processus
OC539E24
Sur demande
Capteur Optique, caméra, noir/blanc, 113x38x53mm, 100fps, CMOS(1/3"), 752x480, distance focale 12mm, 5x PNP programmable/configurable, connecteur M12 12 broches, IP67, aluminium peint par poudrage+PMMA, avec Profinet
Comparer
Systèmes de caméras - Surveillance des processus
Les capteurs à caméra servent à contrôler simultanément différentes caractéristiques d'objets (par ex. intégralité, respect des dimensions, position, dommages, inscriptions). Cela se fait quasiment en temps réel, indépendamment de la position des composants. Les capteurs de caméra sont des systèmes de traitement d'image qui réunissent dans un boîtier métallique un capteur d'image et un ordinateur de traitement d'image avec un logiciel de traitement d'image. Selon le modèle, l'objectif et une unité d'éclairage sont également intégrés dans le boîtier ou doivent être montés en plus. Le réglage des capteurs de la caméra s'effectue à l'aide d'un logiciel intuitif. Des programmes de contrôle spécifiques à l'objet peuvent être enregistrés sur l'appareil, qui contiennent les contrôles de caractéristiques respectifs. Ces programmes peuvent être activés en fonction de l'objet à contrôler. Le design robuste du boîtier permet une utilisation dans des conditions environnementales difficiles.
Autres caractéristiques
- Humidité relative (sans condensation)
- 0 - 90%
- Température ambiante
- 5 - 55°C
- Pour l'identification
- Lire le code QR, Lecture de texte (OCR), Lire le code-barres
Caractéristiques électriques
- Nombre de sorties numériques
- 5
- Nombre d'entrées numériques
- 5
- Nombre de sorties de commutation
- 5
- Exécution de la fonction de commutation
- programmable/configurable
- Exécution du raccordement électrique
- Connecteur M12
- Version de la sortie de commutation
- PNP
- Courant de coupure assigné
- 100mA
- Propriété du système d'images
- Procédure de réglage
- Logiciel d'application
- Mémoire des images d'erreur
- 32
- Courant à vide
- 208mA
- Puissance absorbée
- 5VA
- Temps de mesure haute vitesse
- 100fps
- Nombre de pôles
- 12
- Type de contact enfichable, interface de communication
- Female (prise femelle)
- Version du connecteur, interface de communication
- Connecteur M12

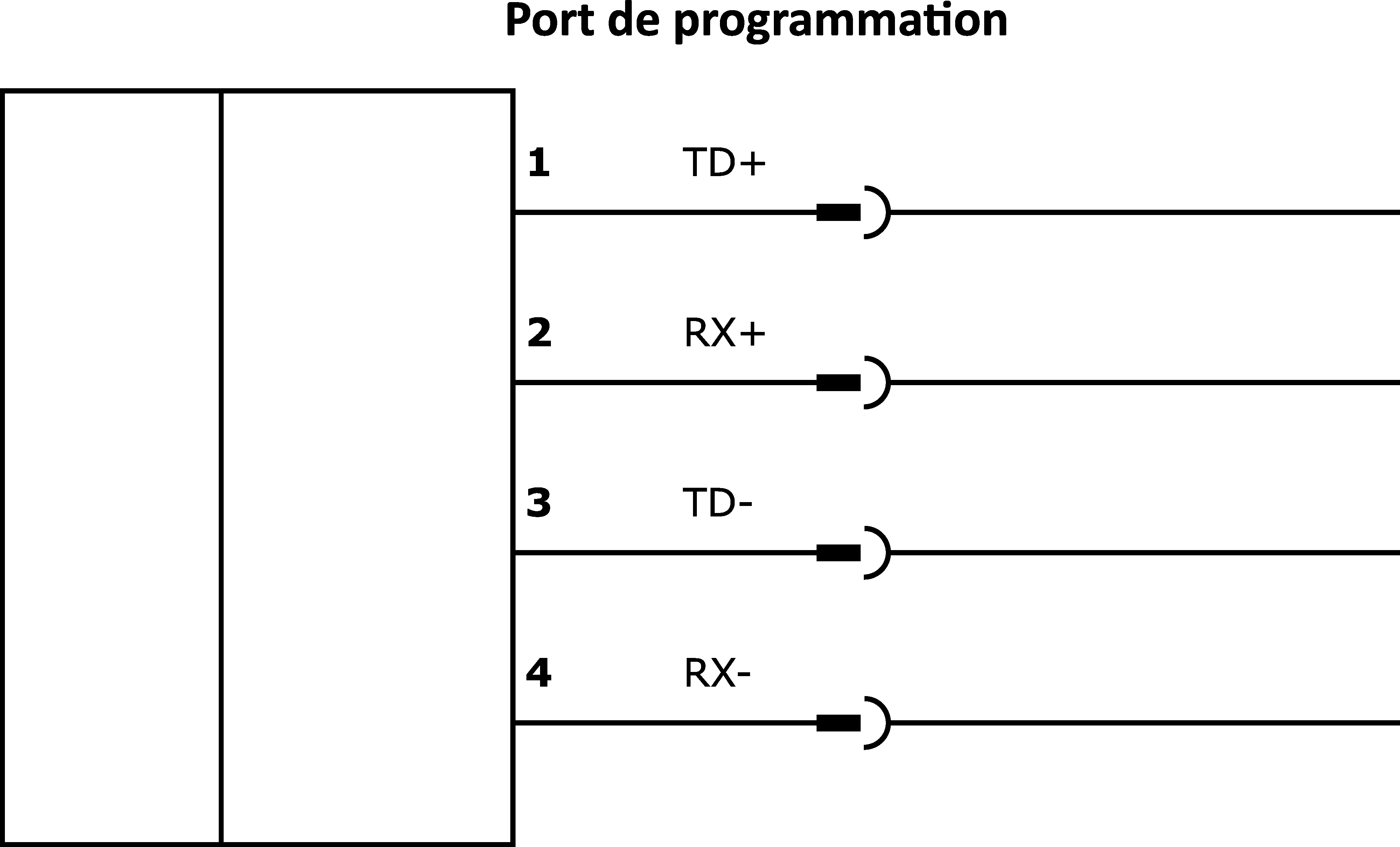

- Nombre de pôles du connecteur d'interface
- 4
- Interface de communication prise en charge
- Ethernet, Profinet
- Tension de service
- Raccordement électrique
Propriétés mécaniques
- Largeur
- 53mm
- Hauteur
- 113mm
- Longueur
- 38mm
- Surface
- revêtu par poudre
- Indice de protection (IP)
- IP67
- Matériau de la surface active du capteur
- Plastique (PMMA)
- Matériau du boîtier
- Aluminium
- Dimensions
Propriétés optiques
- Groupe à risque
- 1
- Résolution du capteur d'images
- 752x480
- Capteur d'images
- CMOS(1/3")
- Taille de la focale
- 12mm
- Type de lumière
- Lumière blanche
- Temps de mesure haute résolution
- 50fps
- Évaluation de l'objet indépendante de la situation
- Oui
- Pick & Place
- Oui
- Distance minimale de mise au point
- 50mm
- Pour la géométrie
- Distance, Compter les arêtes, Tracé des bords, Détection des cercles, Détermination de la position des points, Mesure d'angle
- Pour le suivi des couches
- sur les bords, sur les contours, à des lignes de texte, à des cercles
- Pour la comparaison des caractéristiques
- Taille de la surface, Compter les surfaces, Luminosité, Comparer les contours, Compter les points de contour, Comparer les échantillons, Trouver la position de l'objet, Contraste
Trouvez des accessoires pour OC539E24
dans ces groupes de produits :
Montage
Fixation pour OC53
Stock à peine suffisant
Stock à peine suffisant
Technique de raccordement
Câble de raccordement connecteur M12 connecteur RJ45 ProfiNet
Prises de câble M12 12 fils avec blindage
Traitement d'images
Éclairage épiscopique
Filtre optique compact OC53
Lampes à dôme
Lampes à fond noir
Stock à peine suffisant
Lampes à lumière transmise
Lampes annulaires
Stock à peine suffisant
Stock à peine suffisant
Stock à peine suffisant
Lampes linéaires
Stock à peine suffisant
Fiches techniques
Instructions
Dessins
Logiciel
-
zipLogiciel & mode d'emploiZIP-Fichier, 283 MB
-
zipCalculateur de distance focaleZIP-Fichier, 436 KB
-
zipModules APIZIP-Fichier, 880 MB
Logiciel anciennes versions
Interfaces
Conformité du produit
-
pdfDéclaration de conformité ULPDF-Fichier, 93 KB
-
pdfDéclaration de conformité UKCAPDF-Fichier, 475 KB
-
pdfConformité des matériauxPDF-Fichier, 634 KB
-
pdfDéclaration de conformité de l'UEPDF-Fichier, 404 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 248 KB
Liens
Dépliant sur les produits
-
pdfFlyer camera sensors opti-check OC53PDF-Fichier, 1.9 MB
-
pdfDes produits qui enthousiasmentPDF-Fichier, 8.5 MB
Livre blanc
-
pdfWhitepaper camera sensors part 1PDF-Fichier, 641 KB
-
pdfWhitepaper camera sensors part 2PDF-Fichier, 4.8 MB
-
pdfWhitepaper optical sensorsPDF-Fichier, 658 KB
-
pdfWhitepaper camera sensors part 3PDF-Fichier, 1.8 MB
Applications
| Classification | Classe |
|---|---|
| eClass-7.0 | 27310201 |
| eClass-7.1 | 27310201 |
| eClass-8.0 | 27310201 |
| eClass-9.0 | 27310201 |
| eClass-9.1 | 27310201 |
| ETIM-6.0 | EC001511 |
| ETIM-7.0 | EC001511 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Numéro d'homologation UL / CSA | E515232 |
| Conforme à la norme OzDS | Oui |
| Conforme au POP | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 715 capteurs de caméra |
| Dimensions de l'emballage | 145 x 125 x 205mm |
| Poids brut | 416g |
| 6,8kg CO₂e | |
| Numéro de tarif douanier | 90314990 |
| Numéro WEEE | 40951076 |
