Capteurs optiques - Capteurs de couleurs
OF500185
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 616,10 € | – |
| 5 | 597,62 € | 3% / 18,48 € |
| 10 | 585,30 € | 5% / 30,81 € |
| 20 | 566,81 € | 8% / 49,29 € |
| 50 | 542,17 € | 12% / 73,93 € |
Sur demande
Capteur Optique, couleur, 32x50x50mm, lumière blanche, True Color, Sn : 1-500, 22-26V DC, 2x PNP/NPN symétrique (Push/Pull), connecteur M8 4 pôles, IP64, aluminium anodisé/anodisé, Avec connexion fibre optique, ΔΕ >= 0,5, 60kHz, 3 couleurs
Comparer
Capteurs optiques - Capteurs de couleurs
Le fonctionnement des capteurs de couleurs repose sur l'évaluation des composantes rouge, verte et bleue de la lumière réfléchie par les objets à mesurer ou du rayonnement émis par les "auto-luminescents" (par ex. LED, feux arrière de voitures, lampes halogènes, tubes fluorescents, etc. Pour ce faire, un récepteur triple est intégré dans l'appareil, en plus d'un éclairage à lumière blanche ou UV pouvant être activé/désactivé. Ce récepteur fonctionne selon le principe True Color. Cela signifie que l'évaluation de la lumière arrivant sur le récepteur est basée sur la perception des couleurs par l'œil humain. C'est la condition sine qua non pour différencier avec certitude les objets ou les lampes auto-luminescentes en fonction de leur couleur et de leur luminosité. Le contrôle de matériaux fluorescents nécessite l'utilisation de capteurs avec une source de lumière UV. L'utilisation dans des conditions environnementales défavorables est possible grâce à l'utilisation d'une fibre optique supplémentaire. L'interaction entre une détection précise et une fréquence de commutation élevée caractérise ces appareils. Ils deviennent ainsi un outil idéal pour le contrôle des processus et le contrôle de la qualité.
Autres caractéristiques
- Fonctionnalités
- Température ambiante
- -20 - 55°C
- Remarque importante
- La valeur de la fréquence de mesure se réfère au maximum du mode de fonctionnement le plus lent et le plus rapide.
Caractéristiques électriques
- Nombre de sorties de commutation
- 2
- Exécution de la fonction de commutation
- Contact à fermeture (NO pour PNP) Contact à ouverture (NC pour NPN) - Réglable
- Exécution du raccordement électrique
- Connecteur M8
- Version de la sortie de commutation
- push/pull
- Courant de coupure assigné
- 100mA
- Procédure de réglage
- Paramétrage, Apprentissage
- Prolongation de l'impulsion
- 100ms
- Courant à vide
- 160mA
- Nombre maximal de mesures pour le calcul de la moyenne
- 32 768
- Fréquence de mesure en mode lumière continue
- 85 000Hz
- Fréquence de mesure en mode lumière modulée
- 28 000Hz
- Nombre de pôles
- 4
- Fréquence de commutation
- 60 000Hz
- Classe de protection
- III
- Dérive en température
- ΔX/ΔT ; ΔY/ΔT typ. 0,2 digits/°C (< 0,01% / °C)
- Type de contact enfichable, interface de communication
- Female (prise femelle)

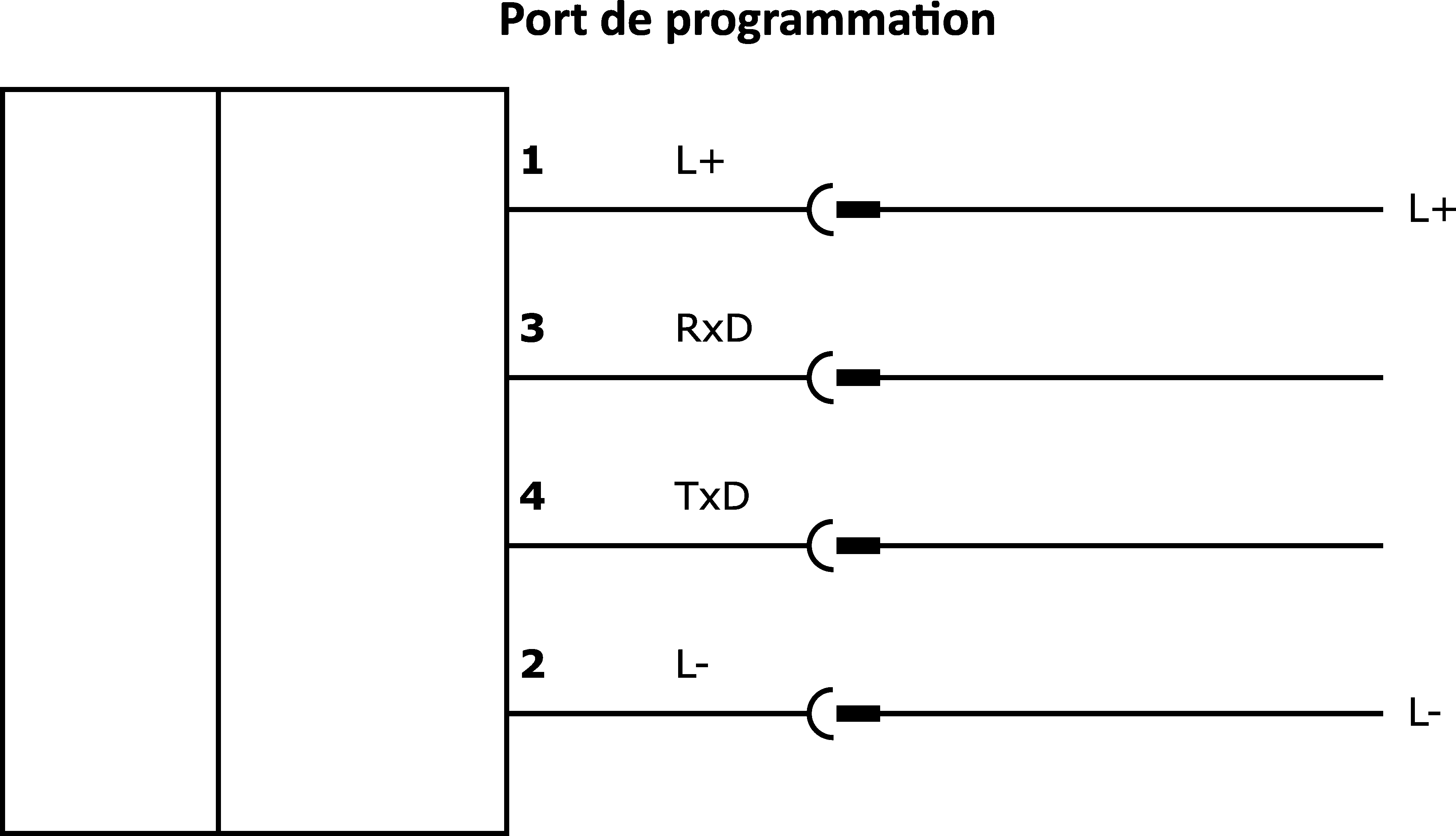

- Version du connecteur, interface de communication
- Connecteur M5
- Nombre de pôles du connecteur d'interface
- 4
- Niveaux d'amplification commutables
- 8
- Interface de communication prise en charge
- RS232
- Plage de mesure
- 1 - 500mm
- Fonction d'entrée
- Apprentissage, Déclencheur
- Annonce
- Indicateur LED
- Fréquence de mesure
- 28 000 - 85 000Hz
Propriétés mécaniques
- Forme de construction
- Parallélépipède rectangle
- Largeur
- 50mm
- Hauteur
- 32,5mm
- Longueur
- 50mm
- Température de stockage
- -20 - 85°C
- Surface
- revêtu de téflon
- Indice de protection (IP)
- IP64
- Matériau du boîtier
- Aluminium
- Exécution du raccordement de la fibre optique
- Raccord à vis M18
Propriétés optiques
- Nombre de couleurs
- 3
- Écart de couleur
- ΔΕ >= 0,5
- Espaces colorimétriques
- X Y INT siM (Lab)
- Type de lumière
- Lumière blanche
- Niveau max. Lumière ambiante
- 5 000lx
- Méthode de mesure pour la détection des couleurs
- méthode active à trois domaines
