OF650180
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 1.024,70 € | – |
| 5 | 993,96 € | 3% / 30,74 € |
| 10 | 973,47 € | 5% / 51,24 € |
| 20 | 942,72 € | 8% / 81,98 € |
| 50 | 901,74 € | 12% / 122,96 € |
Sur demande

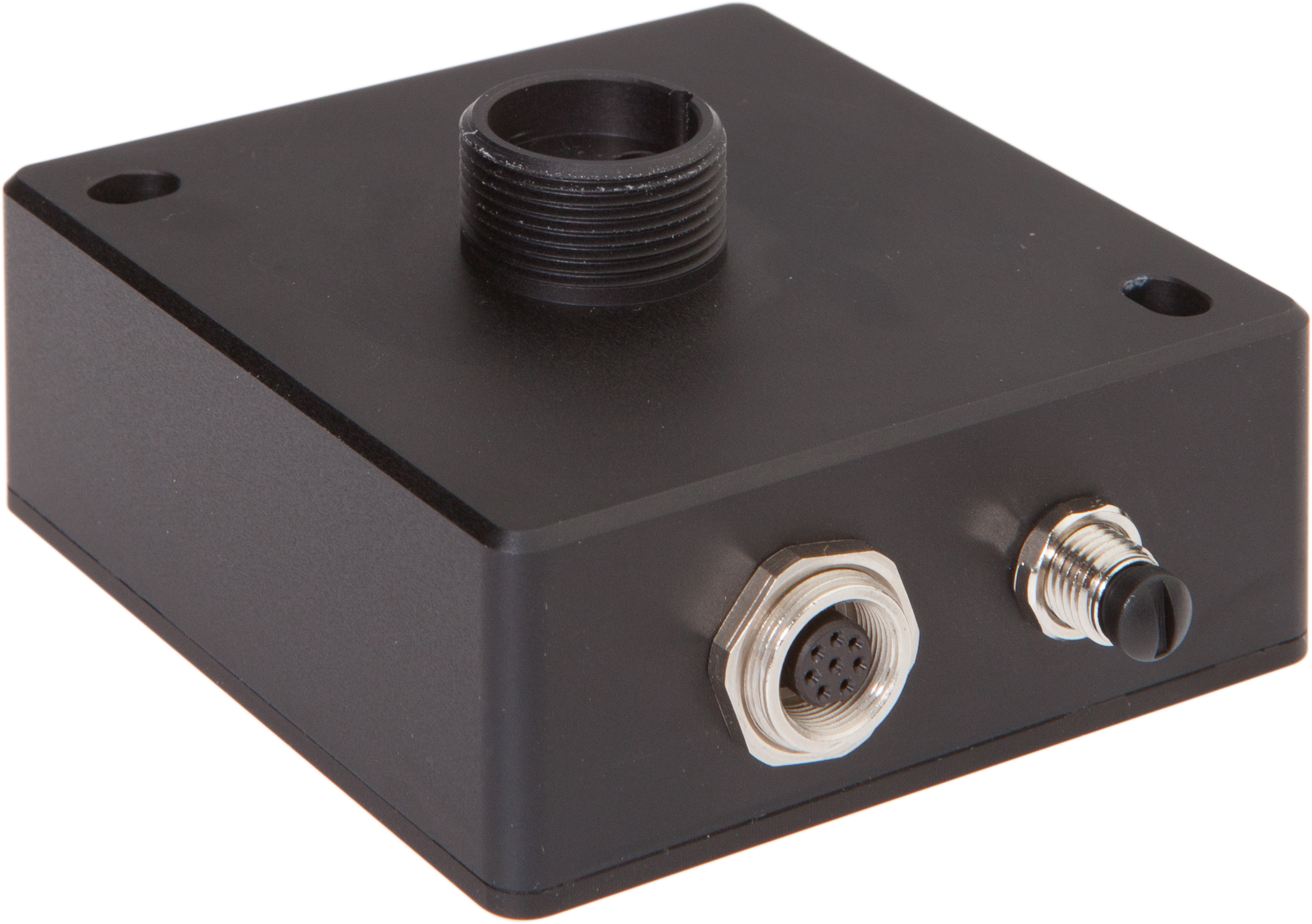

Capteur Optique, couleur, 28x65x65mm, lumière blanche, True Color, Sn : 1-500, 22-26V DC, 5x PNP/NPN push/pull, connecteur M9 8 broches, IP64, aluminium anodisé/anodisé, Avec connexion fibre optique, ΔΕ >= 0,5, 40kHz, 31 couleurs
Comparer
Capteurs optiques - Capteurs de couleurs
Le fonctionnement des capteurs de couleurs repose sur l'évaluation des composantes rouge, verte et bleue de la lumière réfléchie par les objets à mesurer ou du rayonnement émis par les "auto-luminescents" (par ex. LED, feux arrière de voitures, lampes halogènes, tubes fluorescents, etc. Pour ce faire, un récepteur triple est intégré dans l'appareil, en plus d'un éclairage à lumière blanche ou UV pouvant être activé/désactivé. Ce récepteur fonctionne selon le principe True Color. Cela signifie que l'évaluation de la lumière arrivant sur le récepteur est basée sur la perception des couleurs par l'œil humain. C'est la condition sine qua non pour différencier avec certitude les objets ou les lampes auto-luminescentes en fonction de leur couleur et de leur luminosité. Le contrôle de matériaux fluorescents nécessite l'utilisation de capteurs avec une source de lumière UV. L'utilisation dans des conditions environnementales défavorables est possible grâce à l'utilisation d'une fibre optique supplémentaire. L'interaction entre une détection précise et une fréquence de commutation élevée caractérise ces appareils. Ils deviennent ainsi un outil idéal pour le contrôle des processus et le contrôle de la qualité.
Autres caractéristiques
- Température ambiante
- -20 - 55°C
- Remarque importante
- La valeur de la fréquence de mesure se réfère au maximum du mode de fonctionnement le plus lent et le plus rapide.
Caractéristiques électriques
- Nombre d'entrées numériques
- 1
- Nombre de sorties de commutation
- 5
- Exécution de la fonction de commutation
- push/pull
- Exécution du raccordement électrique
- Connecteur M9
- Version de la sortie de commutation
- PNP/NPN
- Courant de coupure assigné
- 100mA
- Procédure de réglage
- Paramétrage, Apprentissage
- Prolongation de l'impulsion
- 100ms
- Courant à vide
- 220mA
- Nombre maximal de mesures pour le calcul de la moyenne
- 32 768
- Fréquence de mesure en mode flash
- 5 000Hz
- Fréquence de mesure en mode lumière continue
- 35 000Hz
- Fréquence de mesure en mode lumière modulée
- 20 000Hz
- Nombre de pôles
- 8
- Fréquence de commutation
- 40 000Hz
- Classe de protection
- III
- Dérive en température
- ΔX/ΔT ; ΔY/ΔT typ. 0,2 digits/°C (< 0,01% / °C)
- Protégé contre l'inversion de polarité
- Oui
- Type de contact enfichable, interface de communication
- Female (prise femelle)
- Version du connecteur, interface de communication
- Connecteur M5
- Nombre de pôles du connecteur d'interface
- 4
- Protection contre les surcharges
- Oui
- Niveaux d'amplification commutables
- 8
- Interface de communication prise en charge
- RS232
- Tension de fonctionnement (DC)
- 21,6 - 26,4V
- Plage de mesure
- 1 - 500mm
- Fonction d'entrée
- Apprentissage, Déclencheur
- Annonce
- Indicateur LED
- Fonction de temps
- Oui
- Fréquence de mesure
- 5 000 - 35 000Hz
Propriétés mécaniques
- Forme de construction
- Parallélépipède rectangle
- Largeur
- 65mm
- Hauteur
- 28mm
- Longueur
- 65mm
- Température de stockage
- -20 - 85°C
- Surface
- revêtu de téflon
- Indice de protection (IP)
- IP64
- Matériau du boîtier
- Aluminium
- Avec connexion pour fibre optique
- Oui
Propriétés optiques
- Nombre de couleurs
- 31
- Écart de couleur
- ΔΕ >= 0,5
- Espaces colorimétriques
- X Y INT siM (Lab)
- Type de lumière
- Lumière blanche
- Niveau max. Lumière ambiante
- 5 000lx
- Méthode de mesure pour la détection des couleurs
- méthode active à trois domaines
- Applications en lumière transmise
- Oui
- Mode lumière continue
- Oui
- True Color
- Oui
- Mode lumière alternée
- Oui
Trouvez des accessoires pour OF650180
dans ces groupes de produits :
Connecteur de câble M5 Sub-D-Dose
Connecteur de câble M5 USB
Stock à peine suffisant
Stock à peine suffisant
Connecteur de câble M9
Adaptateur de programmation Ethernet
M5 Vis de fermeture
En stock
Fibre optique Capteurs de couleur Boutons-poussoirs
Capuchon de protection en téflon M18
Stock à peine suffisant
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 3.3 MB
-
pdfFiche technique automatiquePDF-Fichier, 998 KB

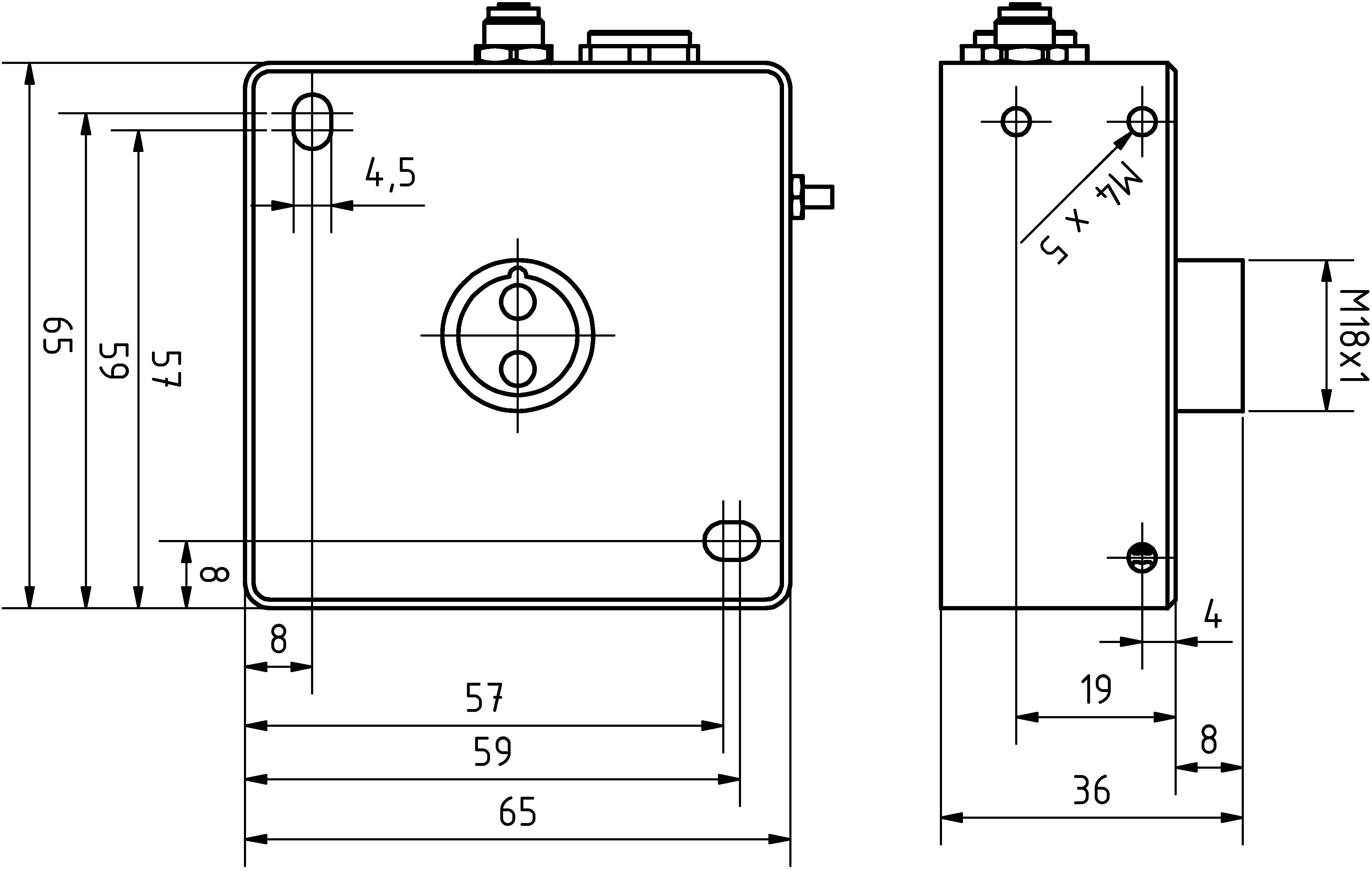

Dessins
-
