Capteurs optiques - Barrières lumineuses à fourche

OG06E129

OG06E129
Prix catalogue
24,60 €
Quantité Prix Économies
1 24,60 € –
5 23,86 € 3% / 0,74 €
10 23,37 € 5% / 1,23 €
20 22,63 € 8% / 1,97 €
50 21,65 € 12% / 2,95 €
Stock à peine suffisant
Capteur optique, fourche, 22x7x26mm, largeur de fourche 6mm, 5-24V DC, 1x PNP antivalent, JST 4pôle, IP40, PBT+plastique, lumière infrarouge, 3kHz

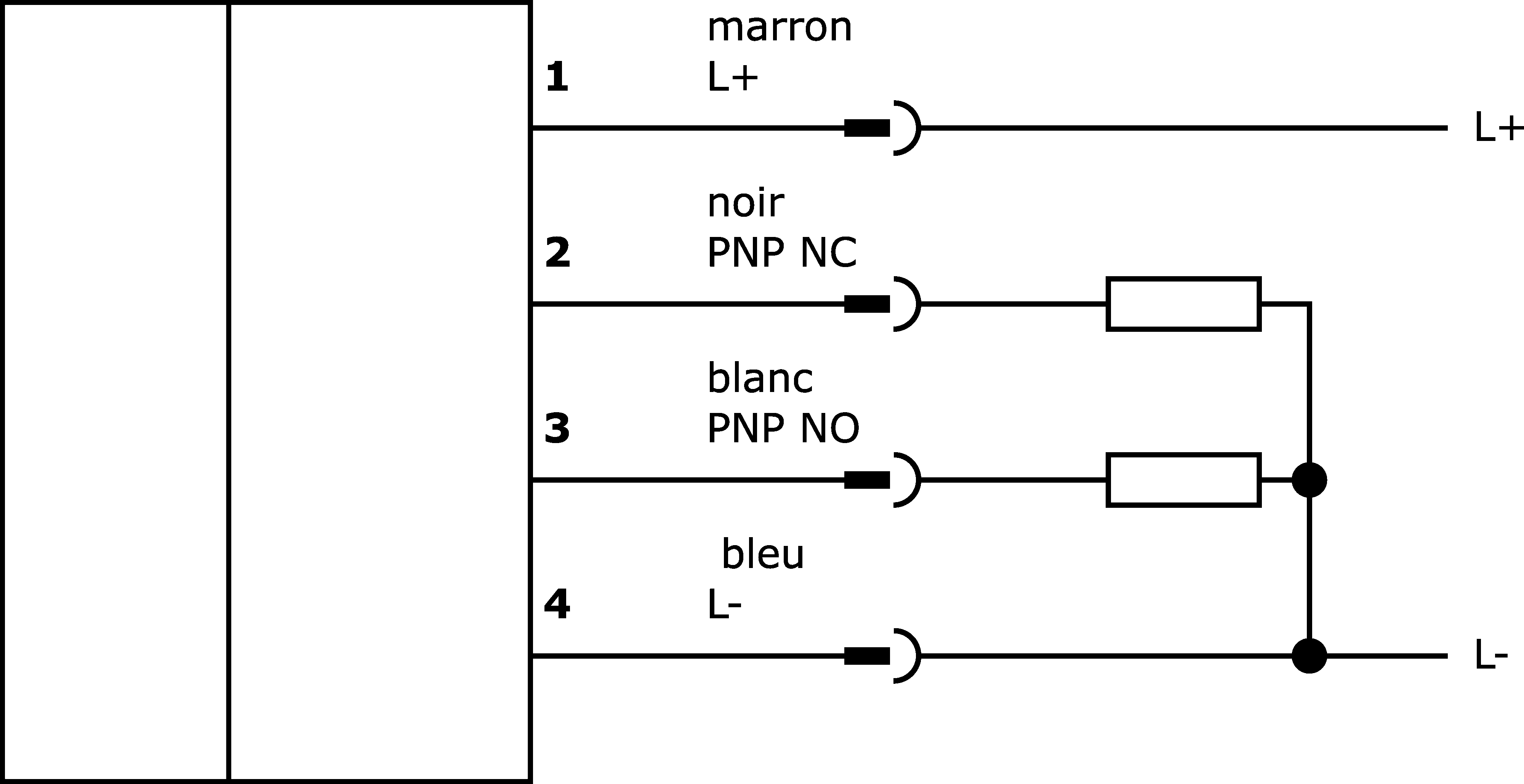

Schéma de connexion
Croquis coté
Modèle 3D
Comparer

Capteurs optiques - Barrières lumineuses à fourche

Forme particulière de la barrière unidirectionnelle. L'émetteur et le récepteur se trouvent dans les branches de la fourche ou de l'équerre et sont parfaitement alignés l'un sur l'autre.

Autres caractéristiques

Température ambiante
-25 - 55°C

Caractéristiques électriques

Temps de réponse
0,08ms
Nombre de sorties de commutation
1
Résolution
0,96mm
Version de la barrière photoélectrique en fourche
Standard
Exécution de la fonction de commutation
antivalent
Exécution du raccordement électrique
Connecteur JST
Version de la sortie de commutation
PNP
Courant de coupure assigné
50mA
Hystérésis absolue
0,05mm
Courant à vide
15mA
Nombre de pôles
4
Fréquence de commutation
3 000Hz
Classe de protection
III
Chute de tension
2V
Fonction tactile
commutation "clair/foncé
Temps de chute
0,08ms
Répétabilité absolue
0,01mm

Propriétés mécaniques

Forme de construction
Parallélépipède rectangle
Largeur
26mm
Profondeur de la fourche
8,4mm
Largeur de fourche
6mm
Hauteur
22,4mm
Longueur
7mm
Couple de serrage maximal
0,5Nm
Indice de protection (IP)
IP40
Matériau de la surface active du capteur
Plastique
Matériau du boîtier
PBT

Propriétés optiques

Type de lumière
Lumière infrarouge
Forme du faisceau lumineux
Point
Taille min. de l'objet
1mm
Longueur d'onde du capteur
855nm

Embouts

Dispositif de soufflage libre pour fourches optiques

AO000100
AO000100
Accessoires optiques, dispositif de soufflage libre, 60mm de long, métal
69,00 €
Votre prix
Stock à peine suffisant

Technique de raccordement

Connecteur JST

VK30E127
VK30E127
Câble de raccordement, 3m, prise JST 4 pôles droite, extrémité libre du câble 4 pôles, 4x0,2mm², Ø3,7mm, 24V
26,60 €
Votre prix
Stock à peine suffisant
Classification Classe
eClass-7.0 27270909
eClass-7.1 27270909
eClass-8.0 27270909
eClass-9.0 27270909
eClass-9.1 27270909
ETIM-6.0 EC002720
ETIM-7.0 EC002720
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme à la norme OzDS Oui
Conforme au POP Oui
Conforme à la TSCA Oui
Groupe de produits IPF 110 Fourches/barrières lumineuses angulaires
Dimensions de l'emballage 100 x 10 x 120mm
Poids brut 4g
0,01kg CO₂e
Numéro de tarif douanier 85365019
Numéro WEEE 40951076
