Optische Sensoren - Gabel-Lichtschranken

OG06E129

OG06E129
Listenpreis
24,60 €
Menge Preis Ersparnis
1 24,60 € –
5 23,86 € 3% / 0,74 €
10 23,37 € 5% / 1,23 €
20 22,63 € 8% / 1,97 €
50 21,65 € 12% / 2,95 €
Bestand knapp
Sensor Optisch, Gabel, 22x7x26mm, Gabelweite 6mm, 5-24V DC, 1x PNP antivalent, JST 4polig, IP40, PBT+Kunststoff, Infrarotlicht, 3kHz

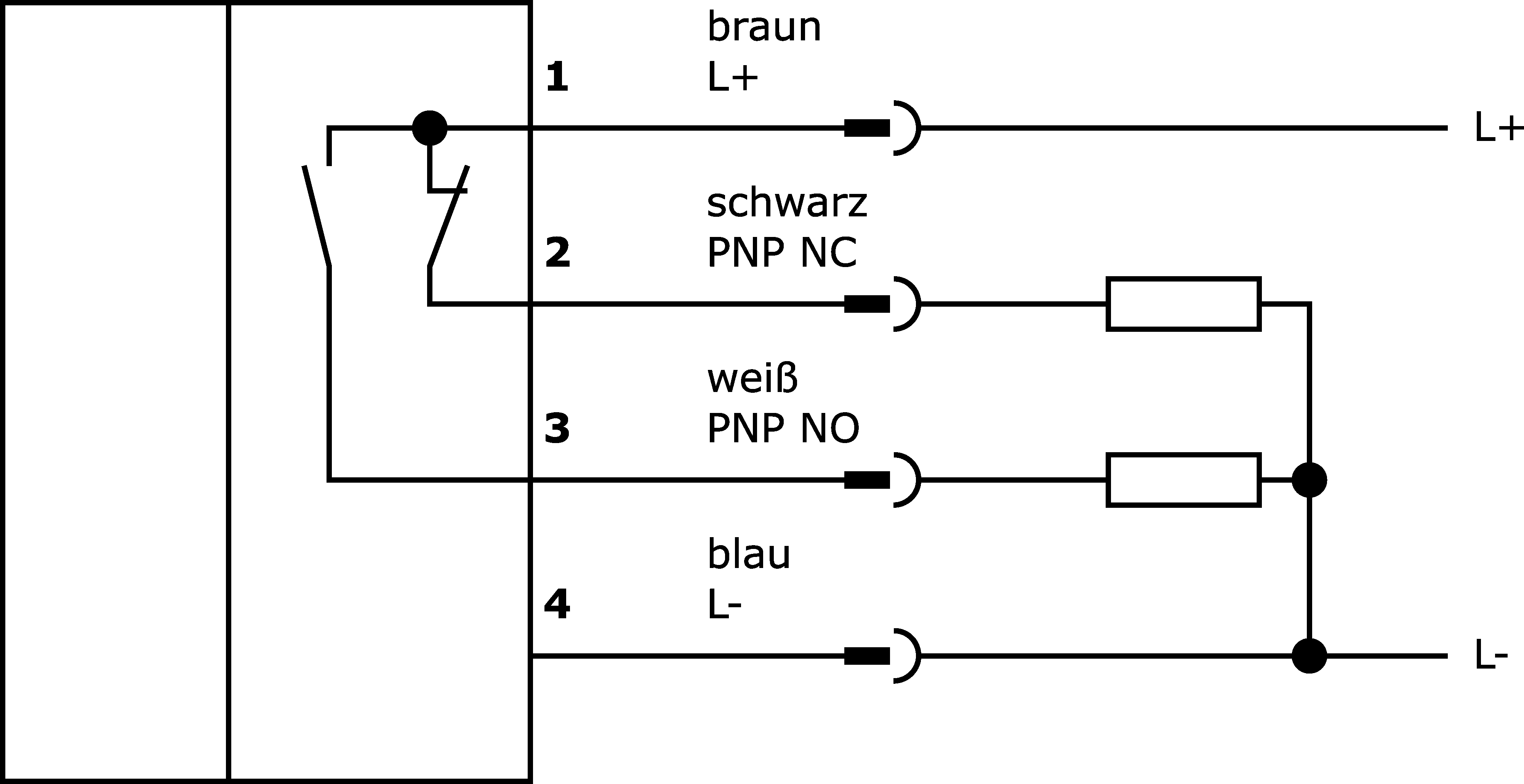

Anschlussbild
Maßskizze
3D-Modell
Vergleichen

Optische Sensoren - Gabel-Lichtschranken

Besondere Bauform der Einweglichtschranke. Sender und Empfänger befinden sich in den Gabel- bzw. Winkelschenkeln und sind perfekt aufeinander ausgerichtet

Elektrische Eigenschaften

Ansprechzeit
0,08ms
Anzahl der Schaltausgänge
1
Auflösung
0,96mm
Ausführung der Gabellichtschranke
Standard
Ausführung der Schaltfunktion
antivalent
Ausführung des elektrischen Anschlusses
Steckverbinder JST
Ausführung des Schaltausgangs
PNP
Bemessungsschaltstrom
50mA
Absolute Hysterese
0,05mm
Leerlaufstrom
15mA
Polzahl
4
Schaltfrequenz
3.000Hz
Schutzklasse
III
Spannungsabfall
2V
Tastfunktion
hell-/dunkelschaltend
Abfallzeit
0,08ms
Absolute Wiederholgenauigkeit
0,01mm
Schutzfunktionen
Kurzschlussschutz

Mechanische Eigenschaften

Bauform
Quader
Breite
26mm
Gabeltiefe
8,4mm
Gabelweite
6mm
Höhe
22,4mm
Länge
7mm
Maximales Anzugsmoment
0,5Nm
Schutzart (IP)
IP40
Werkstoff der aktiven Fläche
Kunststoff
Werkstoff des Gehäuses
Kunststoff (PBT)

Optische Eigenschaften

Lichtart
Infrarotlicht
Lichtstrahlform
Punkt
Min. Objektgröße
1mm
Wellenlänge der Lichtquelle
855nm

Sonstige Eigenschaften

Umgebungstemperatur
-25 - 55°C

Anschlusstechnik

JST-Stecker

VK30E127
VK30E127
Anschlussleitung, 3m, JST Dose 4polig gerade, freies Leitungsende 4polig, 4x0,2mm², Ø3,7mm, 24V
26,60 €
Ihr Preis
Bestand knapp

Aufsätze

Freiblaseinrichtung für Gabellichtschranken

AO000100
AO000100
Zubehör Optisch, Freiblaseinrichtung, 60mm lang, Metall
69,00 €
Ihr Preis
Bestand knapp
Klassifizierung Klasse
eClass-7.0 27270909
eClass-7.1 27270909
eClass-8.0 27270909
eClass-9.0 27270909
eClass-9.1 27270909
ETIM-6.0 EC002720
ETIM-7.0 EC002720
Merkmal Wert
RoHS konform Ja
REACH-konform Ja
OzDS-konform Ja
POP-konform Ja
TSCA-konform Ja
IPF Produktgruppe 110 Gabel-/Winkellichtschranken
Verpackungsmaße 100 x 10 x 120mm
Bruttogewicht 4g
CO2-Fußabdruck 0,01kg CO₂e
Zolltarifnummer 85365019
WEEE-Nummer 40951076
