Capteurs optiques - Barrières immatérielles
OY410024
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 1.650,40 € | – |
| 5 | 1.600,89 € | 3% / 49,51 € |
| 10 | 1.567,88 € | 5% / 82,52 € |
| 20 | 1.518,37 € | 8% / 132,03 € |
| 50 | 1.452,35 € | 12% / 198,05 € |
Sur demande

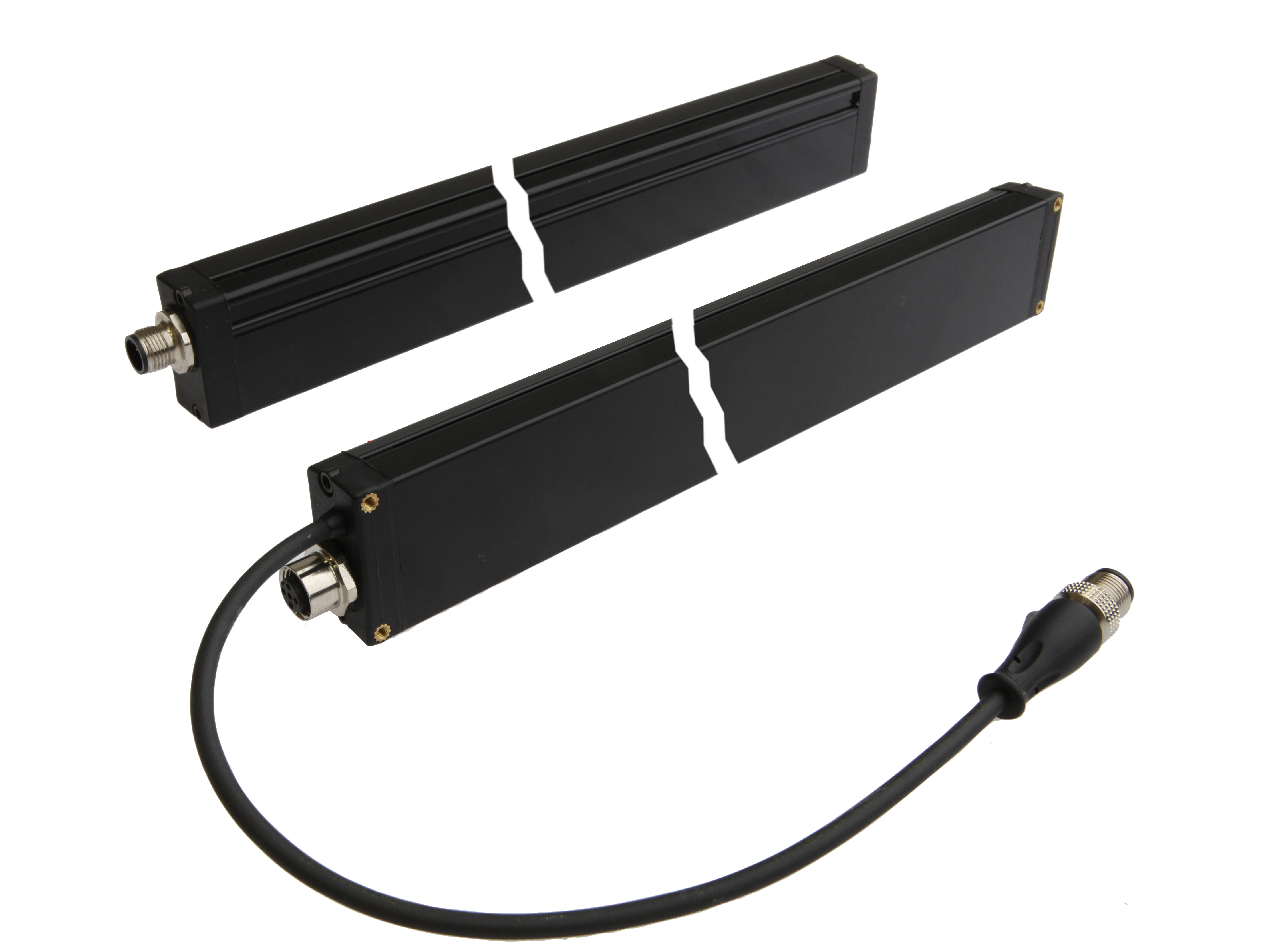

Rideau optique, 980x20x40mm, hauteur du champ 938, résolution 14mm, Sn : 0,3-4m, 22-26V DC, 0-10V/4-20mA, câble avec connecteur 4 pôles 0,3m, IP65, aluminium+PMMA
Comparer
Capteurs optiques - Barrières immatérielles
Ces barrières lumineuses multifonctions sont des cellules photoélectriques dans lesquelles plusieurs faisceaux sont intégrés. Les sorties analogiques intégrées (courant et tension) changent de valeur en cas d'interruption d'un ou de plusieurs rayons lumineux. Quatre modes de mesure différents peuvent être réglés à l'aide de deux commutateurs DIP. Les barrières immatérielles peuvent par exemple être utilisées pour détecter la hauteur des paquets. Des appareils avec différentes distances entre les faisceaux et différentes hauteurs de champ sont disponibles.
Autres caractéristiques
- Contenu de la livraison
- Émetteur et récepteur
- Température ambiante
- -5 - 50°C
Caractéristiques électriques
- Résolution
- 14mm
- Exécution de la sortie analogique
- 0 - 10V, 4 - 20mA
- Exécution du raccordement électrique
- Fiche de câble
- Résistant aux courts-circuits
- Oui
- Récepteur de courant à vide
- 100mA
- Émetteur de courant à vide
- 100mA
- Nombre de pôles
- 4
- Récepteur du nombre de pôles
- 4
- Emetteur à nombre de pôles
- 4
- Temps de réaction
- 6ms
- Protégé contre l'inversion de polarité
- Oui
- Tension de fonctionnement (DC)
- 21,6 - 26,4V
- Plage de mesure
- 300 - 4 000mm
Propriétés mécaniques
- Nombre de fils
- 4
- Largeur
- 40mm
- Hauteur du champ
- 938mm
- Hauteur
- 980mm
- Longueur du câble
- 0,3m
- Longueur
- 20,5mm
- Indice de protection (IP)
- IP65
- Matériau de la surface active du capteur
- Plastique (PMMA)
- Matériau du boîtier
- Aluminium
Trouvez des accessoires pour OY410024
dans ces groupes de produits :
Fixation OY41
Prises de câble M12 4 fils
Prises de câble M12 4 fils avec blindage
Prises de câble M12 5 fils avec blindage
Prises de câble M12 à 4 pôles à confectionner
Capuchon de protection en téflon M12
Stock à peine suffisant
Gaine de protection
Fiches techniques
Dessins
-
jpgDessin techniqueJPG-Fichier, 336 KB
-
pdf2DPDF-Fichier, 253 KB
-
dwg2DDWG-Fichier, 184 KB
-
stp3DSTP-Fichier, 1.3 MB
-
pngSchéma de connexion InternetPNG-Fichier, 13 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 478 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 252 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
| Classification | Classe |
|---|---|
| eClass-7.0 | 27270910 |
| eClass-7.1 | 27270910 |
| eClass-8.0 | 27270910 |
| eClass-9.0 | 27270910 |
| eClass-9.1 | 27270910 |
| ETIM-6.0 | EC002549 |
| ETIM-7.0 | EC002549 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 109 Capteurs optiques (analogiques) |
| Dimensions de l'emballage | 70 x 70 x 1 050mm |
| Poids brut | 1 700g |
| Numéro de tarif douanier | 85365019 |
| Numéro WEEE | 40951076 |
