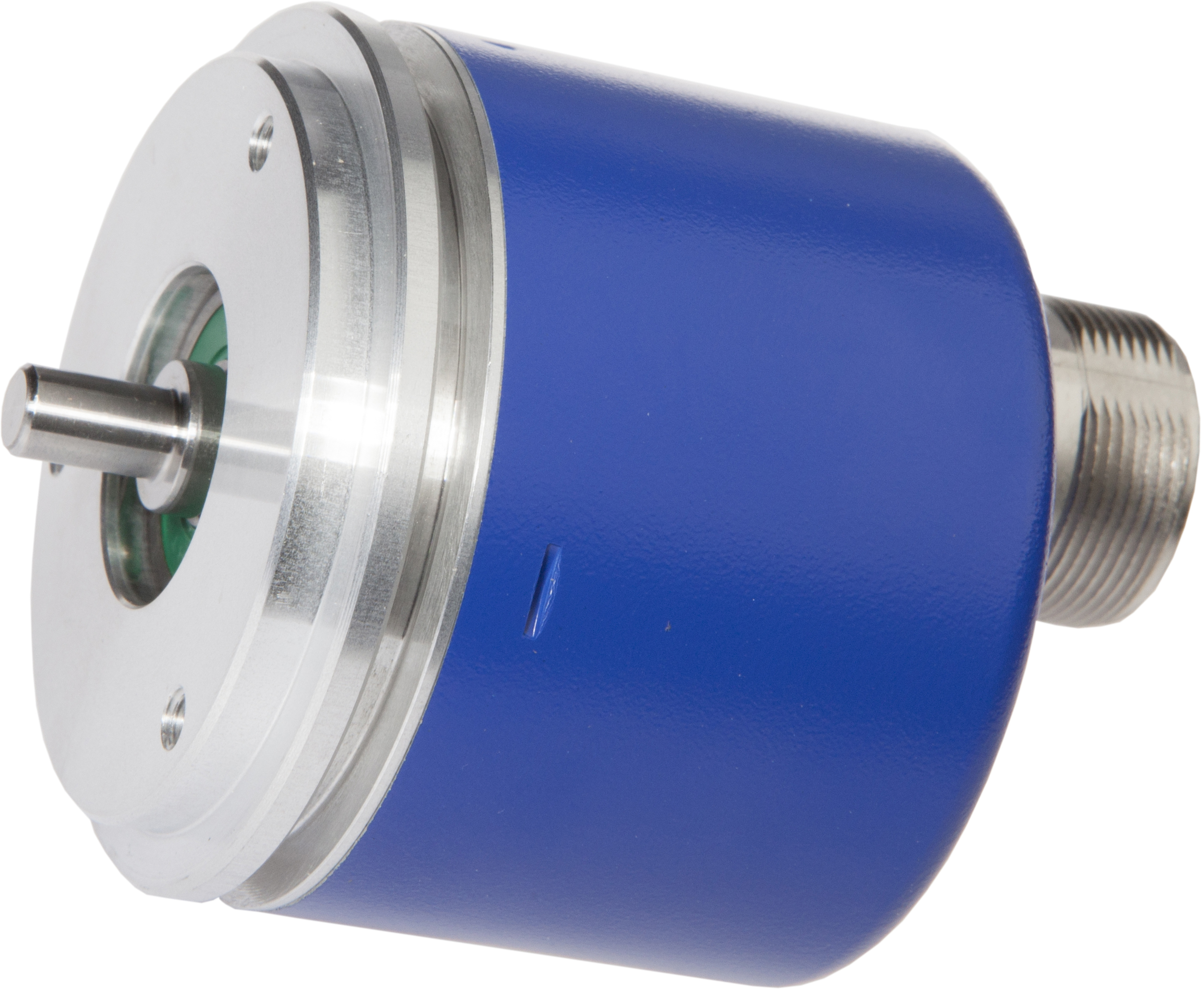

Encodeur rotatif - Incrémental
Un codeur rotatif, ou capteur d'angle de rotation, est un appareil qui convertit un mouvement de rotation en un signal de sortie numérique pouvant être traité par un système électronique d'acquisition en aval. Nos codeurs fonctionnent tous selon le principe du balayage optique. À l'intérieur de l'appareil se trouve un disque à impulsions sur lequel figure, selon le type de codeur, un repérage unique (absolu) ou répétitif (incrémental), qui est balayé par un système optique. La rotation de l'arbre du codeur entraîne la rotation du disque à impulsions, ce qui génère un signal de balayage correspondant émis par le système optique. Ce signal est ensuite converti par un système électronique intégré en signaux de sortie spécifiques au codeur (par exemple, multitours, RS422, etc.). Pour un montage dans les règles de l'art dans de nombreuses applications, on utilise des accouplements d'arbres, des équerres de fixation à alignement automatique ou des brides. De plus, l’arbre du codeur peut être équipé de roues de mesure ou de pignons de différents types et tailles. Parmi les exemples d’application typiques, on peut citer notamment la mesure d’angle sur des cintreuses, la mesure de longueur sur des lignes de production de bandes ou la mesure de vitesse sur des enrouleuses.
