Encodeur rotatif - Absolument

VD58C320

VD58C320
Prix catalogue
836,20 €
Quantité Prix Économies
1 836,20 € –
5 811,11 € 3% / 25,09 €
10 794,39 € 5% / 41,81 €
20 769,30 € 8% / 66,90 €
50 735,86 € 12% / 100,34 €
Sur demande

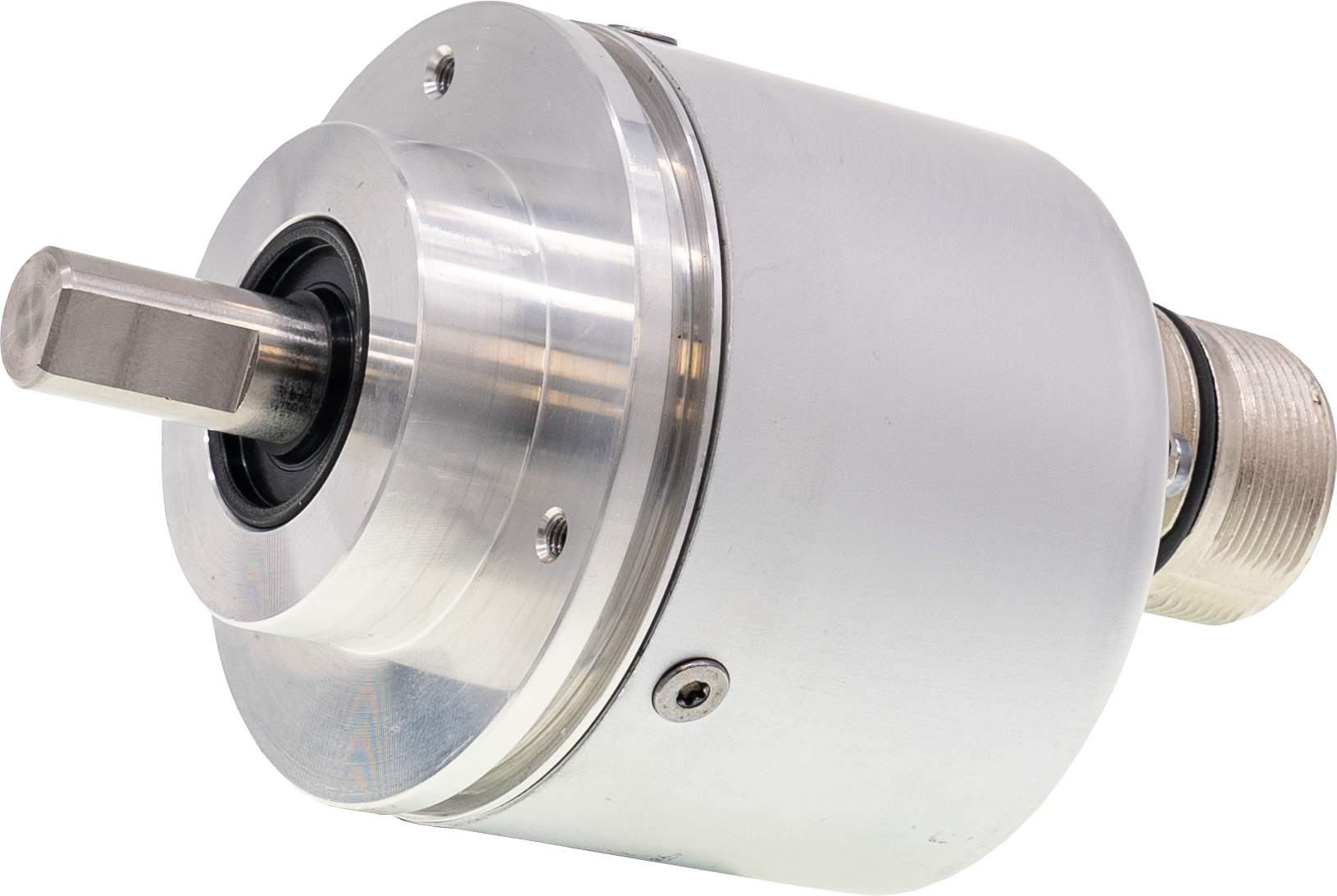

Capteur rotatif, absolu, Ø58mm 76 long, arbre plein 10mm, 4096 impulsions, 10-30V DC, -25-85°C, SSI, connecteur M23 12 pôles, IP65, aluminium
Comparer

Encodeur rotatif - Absolument

Le VD58C320 est un capteur rotatif qui détecte les mouvements de rotation et fait partie des systèmes de mesure angulaire. En tant que codeur absolu, il peut renvoyer sa position exacte à tout moment pendant le fonctionnement. L'interrogation de la position s'effectue via une interface Gray Code RS422. Une rotation est résolue sur 12 bits, chaque rotation supplémentaire sur 12 bits. Un arbre plein de 10 mm est disponible pour la liaison mécanique.

Autres caractéristiques

Fonctionnalités
Humidité relative (sans condensation)
0 - 95%
Température ambiante
-25 - 85°C

Caractéristiques électriques

Type de raccordement électrique
Connecteur M23
Courant de coupure assigné
20mA
Incréments par tour
4 096
Longueur de l'arbre
20
Courant à vide
50mA
Nombre de pôles
12
Saisie absolue des valeurs de position
Multiturn
Principe de mesure
Optique
Interface de communication prise en charge
Code Gray, SSI
Résolution numérique monotour
12Bit
Résolution numérique multitour
12Bit
Fonctions de protection
Tension de service
10-30 V CC
Raccordement électrique
Connecteur M23 à 12 broches

Propriétés mécaniques

Couple de démarrage
0,03
Exécution de l'arbre du capteur rotatif
Arbre plein
Capacité de charge axiale de l'arbre
20N
Taille du codeur
58
Diamètre de l'arbre
10mm
Bride
Bride de serrage
Entrée de câble
radial
Longueur
76mm
Vitesse max. Vitesse de rotation
10 000UpM
Capacité de charge radiale de l'arbre
40N
Résistance aux chocs Accélération
200g
Résistance aux chocs Durée d'impulsion
6ms
Indice de protection (IP)
IP65
Moment d'inertie
20gcm²
Résistance aux vibrations Accélération
10g
Matériau de la bride
Aluminium
Matériau du boîtier
Aluminium
Résistance aux vibrations Fréquence
16 - 2 000Hz
Diamètre
58mm
Dimensions
Ø 58 mm, 76 mm de long
Classification Classe
eClass-7.0 27270590
eClass-7.1 27270590
eClass-8.0 27270590
eClass-9.0 27270590
eClass-9.1 27270590
ETIM-6.0 EC001486
ETIM-7.0 EC001486
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme à la norme OzDS Oui
Conforme au POP Oui
Conforme à la TSCA Oui
Groupe de produits IPF 520 Codeurs rotatifs
Dimensions de l'emballage 138 x 95 x 210mm
Poids brut 500g
Empreinte carbone 13,52kg CO₂e
Numéro de tarif douanier 90318020
Numéro WEEE 40951076
