Technique de raccordement - Distributeur
VK000007
En stock
Répartiteur, 60x42x102mm, 10-30V DC, 4x M12, répartiteur à capot / raccordement de câble principal enfichable 5 pôles, IP67, PBT, M20 x 1,5, LED
Y compris 1x Plaque d'identification, 2x Vis de fermeture, 1x Presse-étoupe
Comparer
Technique de raccordement - Distributeur
Le câblage des capteurs et actionneurs est nettement plus confortable avec nos îlots de distribution. Les différents appareils sont reliés au répartiteur par un câble de raccordement confectionné des deux côtés en M8 ou M12. Le câble principal rassemblé permet de réduire considérablement les frais de pose et de câblage. L'affichage de l'état de fonctionnement donne des informations sur le fonctionnement des capteurs (tension de service, état de commutation). La recherche d'erreurs est ainsi nettement plus simple, car on a directement un aperçu du mode de fonctionnement des périphériques raccordés.
Autres caractéristiques
- Température ambiante
- -20 - 90°C
Caractéristiques électriques
- Version raccordement électrique A
- M12
- Version raccordement électrique B
- bornes
- Nombre de pôles Raccordement A
- 5
- Nombre de slots
- 4
- Tension de fonctionnement (DC)
- 10 - 30V
- Annonce
- Indicateur LED
Propriétés mécaniques
- Version du presse-étoupe
- M20 x 1,5
- Largeur
- 102mm
- Hauteur
- 60mm
- Longueur
- 41,5mm
- Indice de protection (IP)
- IP67
- Matériau du boîtier
- PBT
Trouvez des accessoires pour VK000007
dans ces groupes de produits :
Prises de câble Prise M12 Connecteur M12 4 fils
Insert de clé SW14 pour AV000140
Stock à peine suffisant
Câble 16x0,34+3x0,75
Connecteur de câble M12 4 pôles à confectionner
M12 Vis de fermeture
En stock
Connecteur de câble M12 à 5 pôles à confectionner
Clé dynamométrique SW9 / SW13
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 1.8 MB
-
pdfFiche technique automatiquePDF-Fichier, 680 KB
Dessins
-
jpgDessin techniqueJPG-Fichier, 61 KB
-
dwg2DDWG-Fichier, 411 KB
-
stp3DSTP-Fichier, 486 KB
-

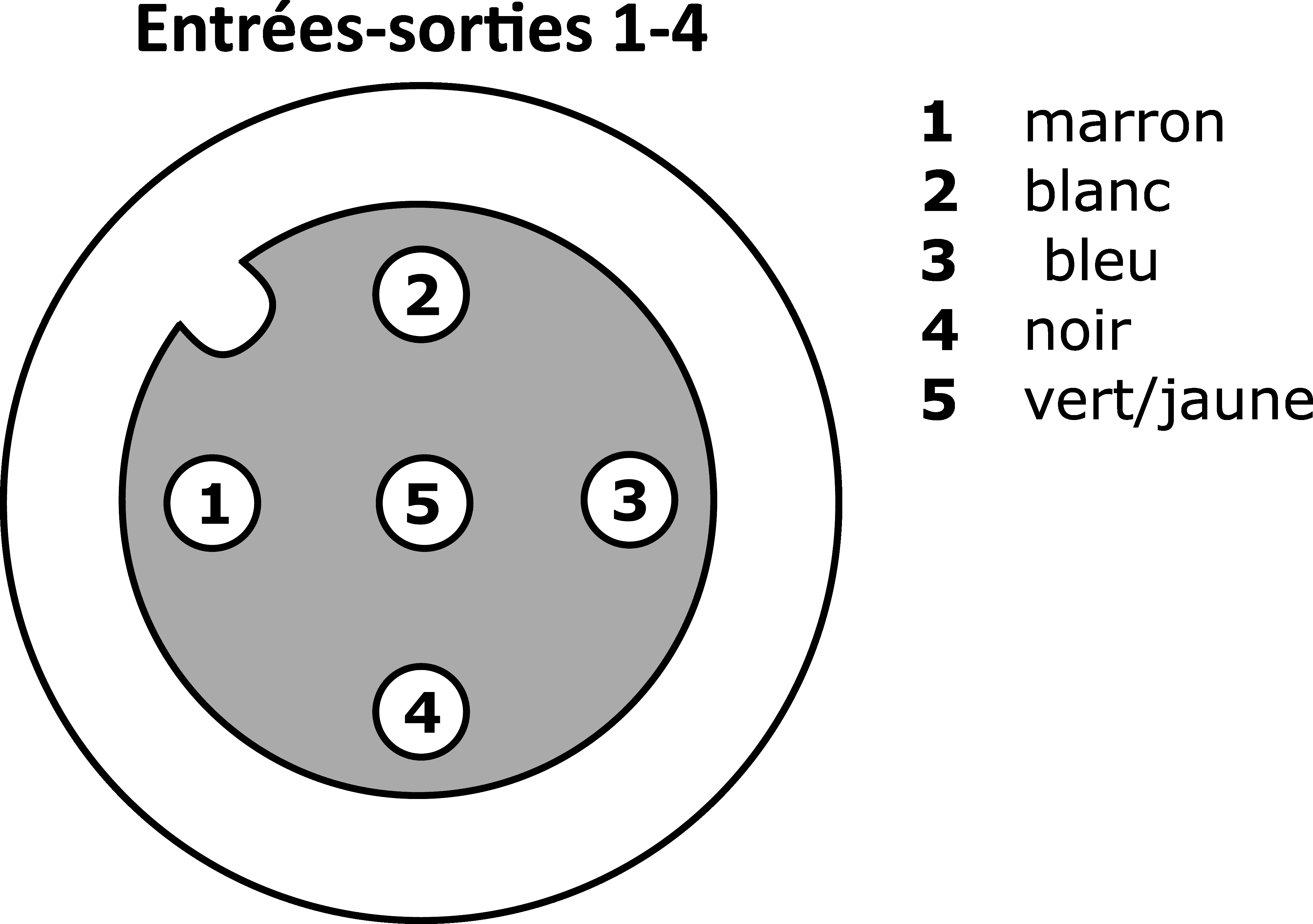

pngSchéma de connexion InternetPNG-Fichier, 58 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 323 KB
-
pdfConformité des matériauxPDF-Fichier, 481 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 252 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
| Classification | Classe |
|---|---|
| eClass-7.0 | 27279219 |
| eClass-7.1 | 27279219 |
| eClass-8.0 | 27279219 |
| eClass-9.0 | 27440108 |
| eClass-9.1 | 27440108 |
| ETIM-6.0 | EC002585 |
| ETIM-7.0 | EC003558 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la norme OzDS | Oui |
| Conforme au POP | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 855 Prises/fiches de câble (répartiteurs,accessoires,divers) |
| Dimensions de l'emballage | 65 x 47 x 120mm |
| Poids brut | 260g |
| Numéro de tarif douanier | 85366990 |
| Numéro WEEE | 40951076 |
