Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

VKA00F21

VKA00F21
Prix catalogue
27,40 €
Sur demande

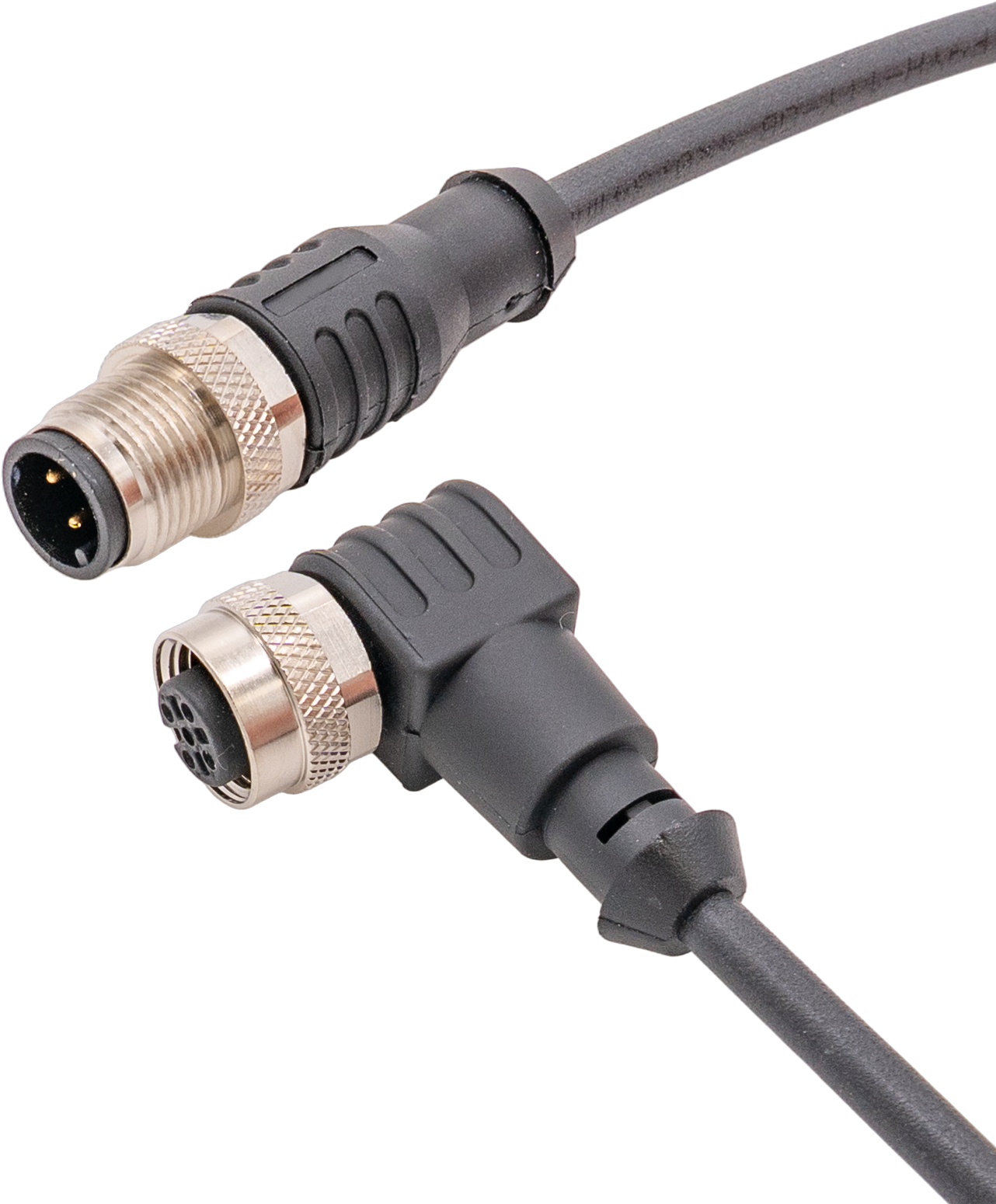

Câble de raccordement, 10m, prise M12 4 pôles coudée, prise M12 4 pôles droite, 4 conducteurs, PUR (polyuréthane), résistant aux chaînes porte-câbles et à la torsion, huiles et fluides de coupe, domaine de soudure, sans silicone
Schéma de connexion

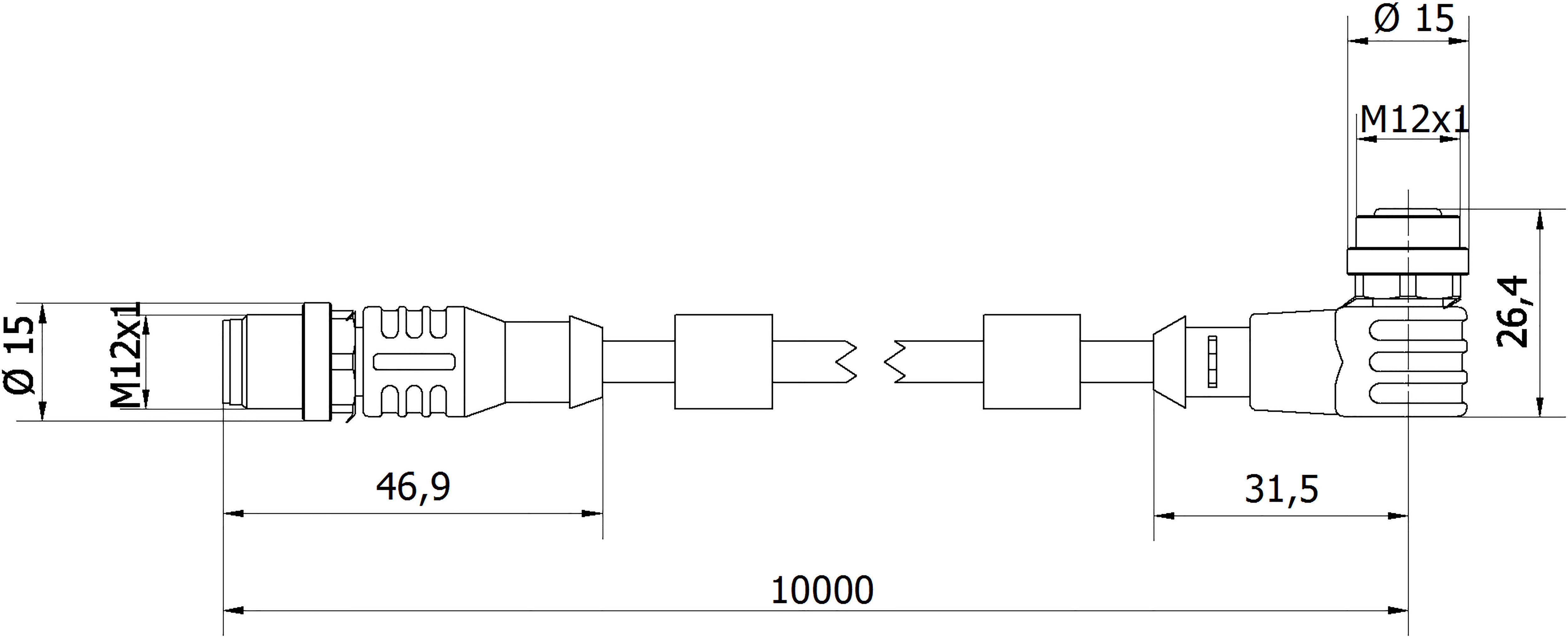

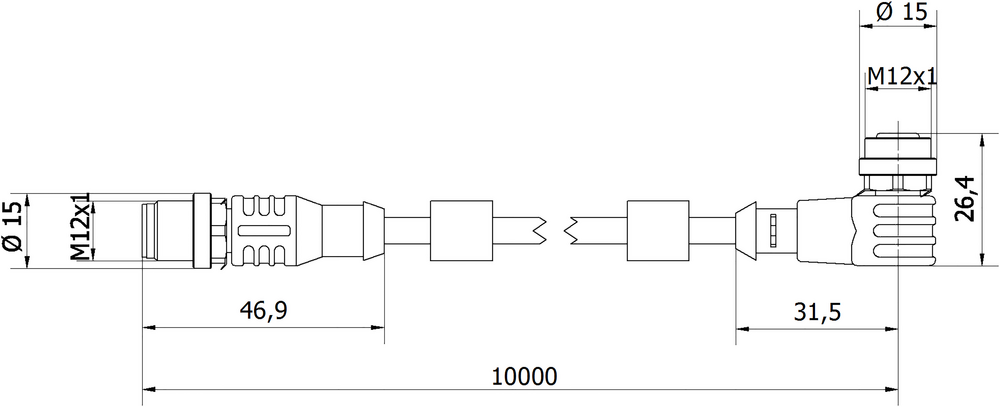

Croquis coté
Modèle 3D
Comparer

Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

Ce câble de raccordement a des connexions pré-confectionnées aux deux extrémités. Il permet d'intégrer à moindre coût des terminaux avec une connexion enfichable via un répartiteur ou un module logique.

.

Autres caractéristiques

Résistant aux flammes
selon EN 60332-2-2

Caractéristiques électriques

Type de contact à fiche Raccordement A
Female (prise femelle)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M12
Version raccordement électrique B
M12
Nombre de pôles Raccordement A
4
Nombre de pôles Raccordement B
4
Codage Connexion A
A
Codage port B
A

Propriétés mécaniques

Structure des conducteurs
42 x 0,1mm
Nombre de fils
4
Longueur du câble
10m
Entrée de câble Connecteur A
coudé
Entrée de câble Connecteur B
droit
Couple de serrage maximal Raccord A
1Nm
Couple de serrage maximal Raccord B
1Nm
Cycles de pliage
5 millions de cycles
Cycles de torsion
+/-360°/m, ≥ 2 millions de cycles
Matériau de la gaine de câble
Matériau du raccord
Laiton
