Technique de raccordement - Distributeur

VK000009

VK000009
Prix catalogue
88,90 €
Stock à peine suffisant
Répartiteur, 8x M12 5 pôles, PBT, M20 x 1,5, LED
Y compris Presse-étoupe, Plaque d'identification, Vis de fermeture

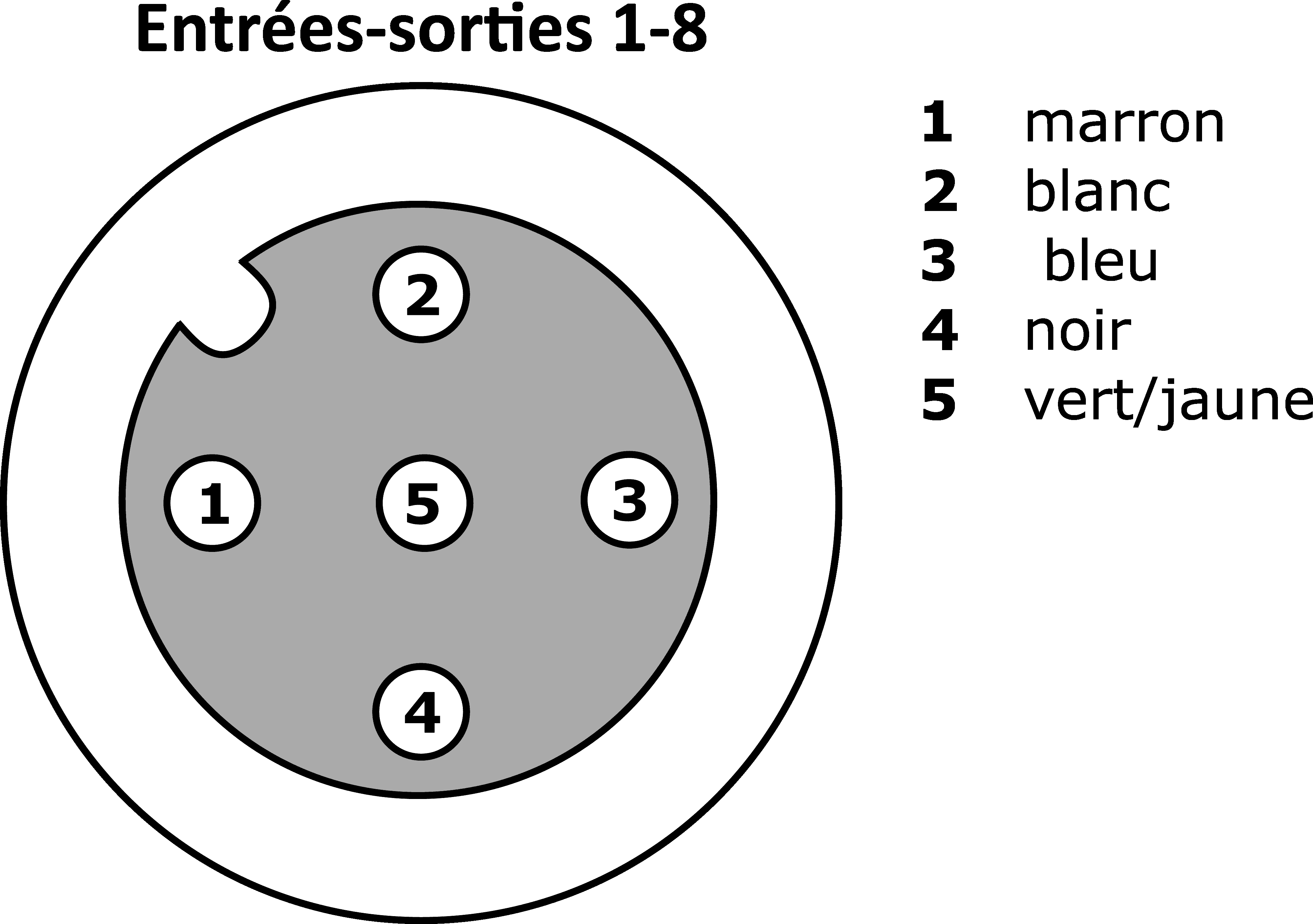

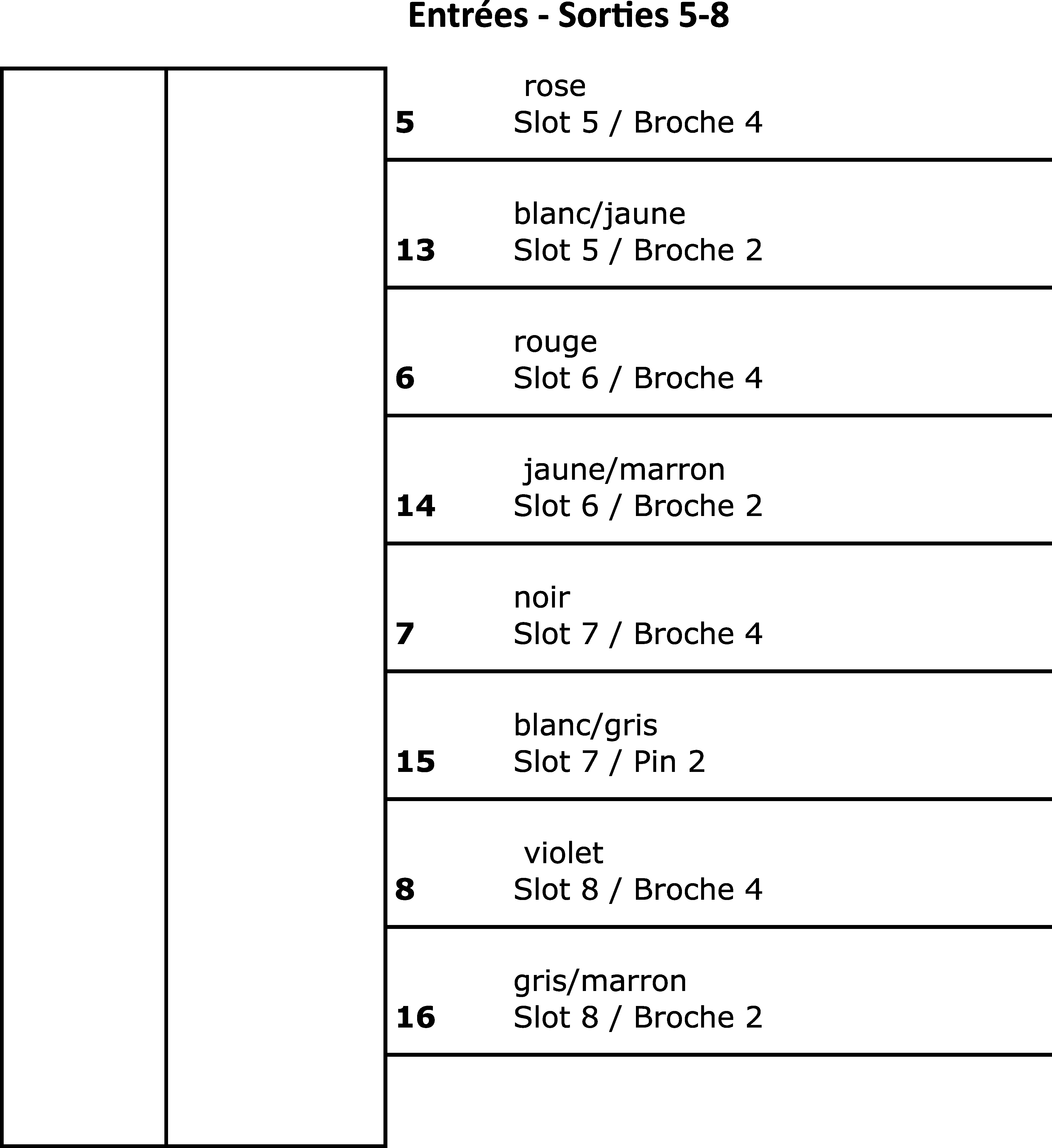

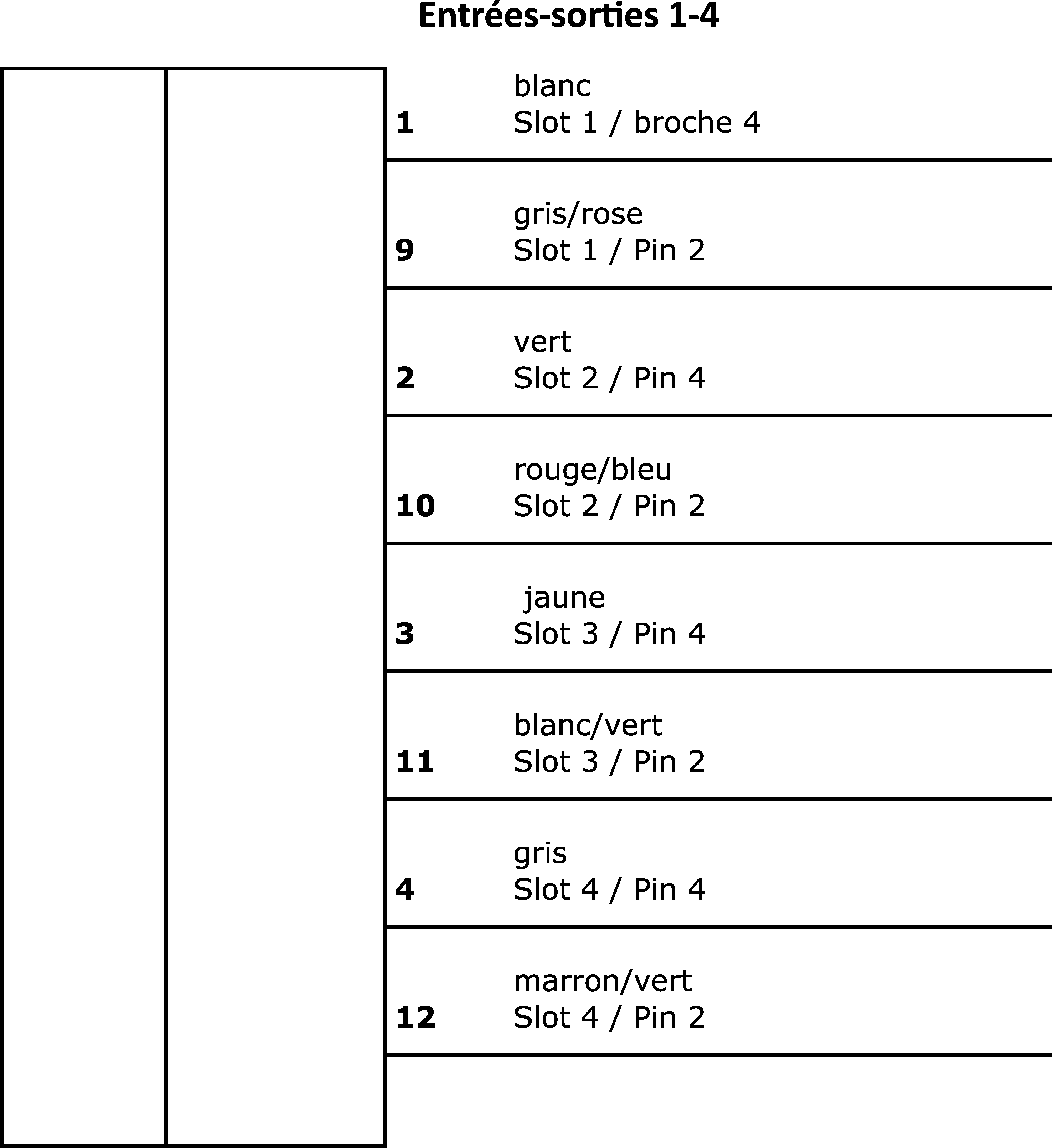

Schéma de connexion
Croquis coté
Modèle 3D
Comparer

Technique de raccordement - Distributeur

Le câblage des capteurs et actionneurs est nettement plus confortable avec nos îlots de distribution. Les différents appareils sont reliés au répartiteur par un câble de raccordement confectionné des deux côtés en M8 ou M12. Le câble principal rassemblé permet de réduire considérablement les frais de pose et de câblage. L'affichage de l'état de fonctionnement donne des informations sur le fonctionnement des capteurs (tension de service, état de commutation). La recherche d'erreurs est ainsi nettement plus simple, car on a directement un aperçu du mode de fonctionnement des périphériques raccordés.

Caractéristiques électriques

Version raccordement électrique A
M12
Version raccordement électrique B
bornes
Nombre de pôles Raccordement A
5
Nombre de slots
8
Annonce
Indicateur LED

Propriétés mécaniques

Version du presse-étoupe
M20 x 1,5
Largeur
156,5mm
Hauteur
60mm
Longueur
41,5mm
Matériau du boîtier
PBT
