Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

VK03E211

VK03E211
Prix catalogue
29,70 €
Stock à peine suffisant

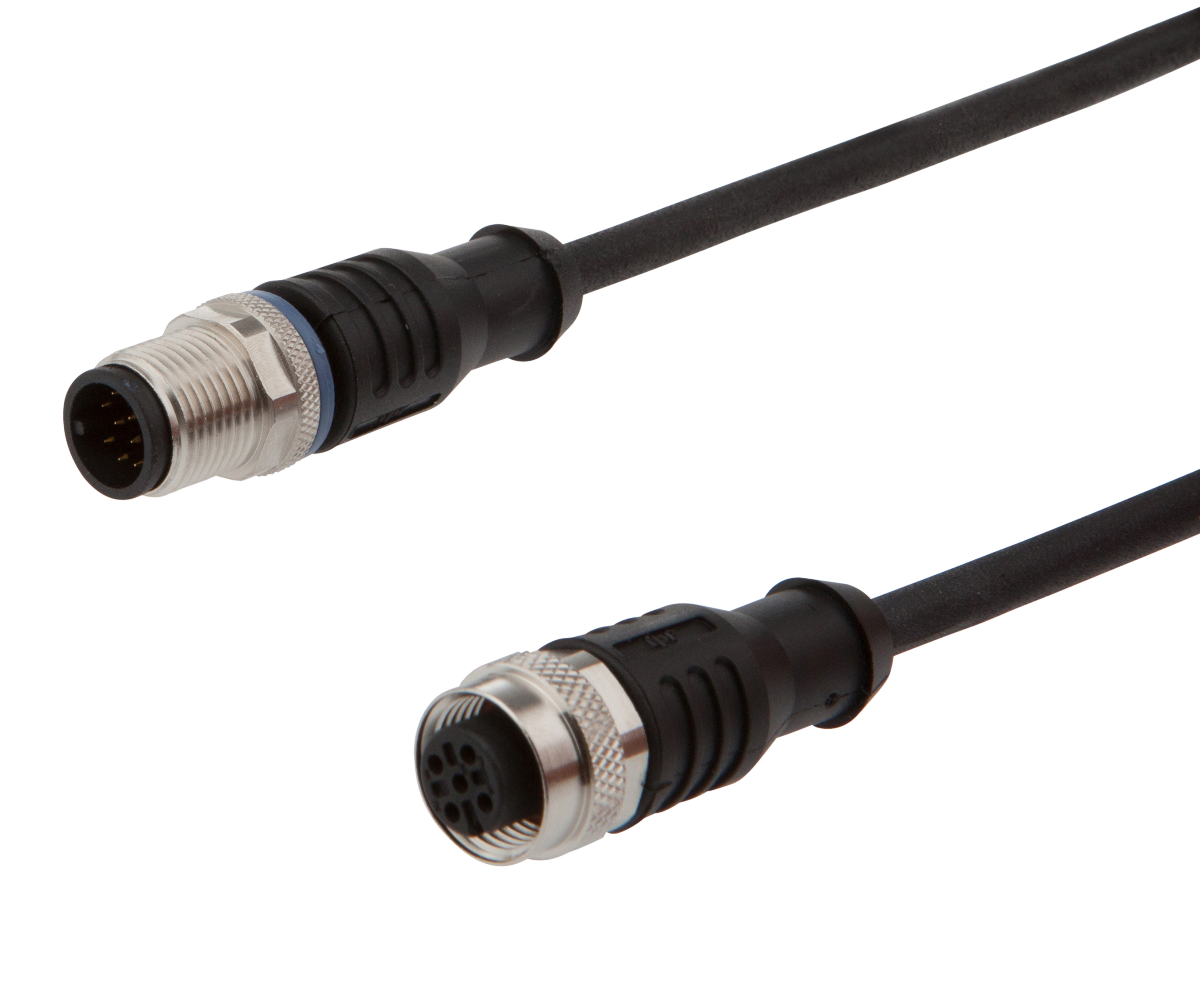

Câble de raccordement, 0,3m, prise M12 5 pôles droit, prise M12 12 pôles droit, 5 fils, PUR (polyuréthane) noir, 30V, -30-90°C, IP67, résistant aux chaînes porte-câbles et à la torsion, huiles et fluides de coupe, zone de soudure, sans silicone

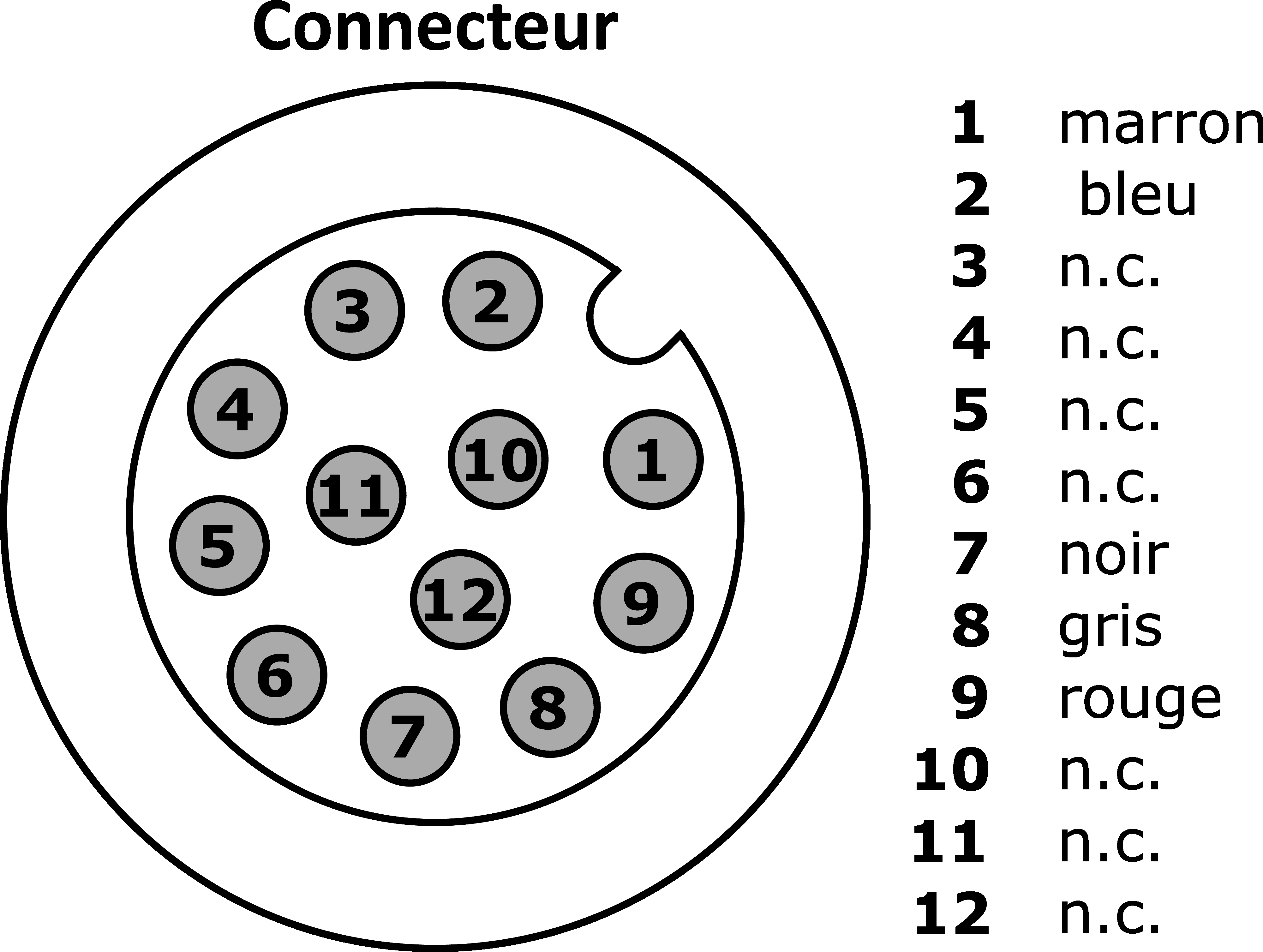

Schéma de connexion

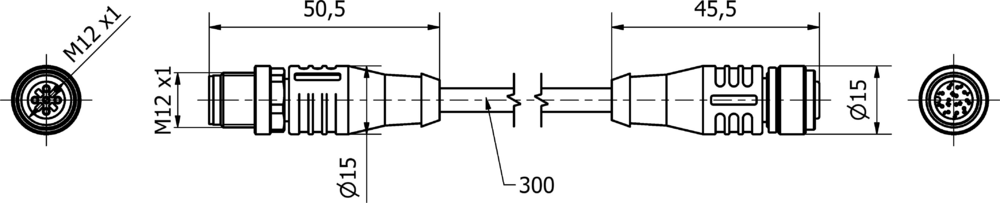

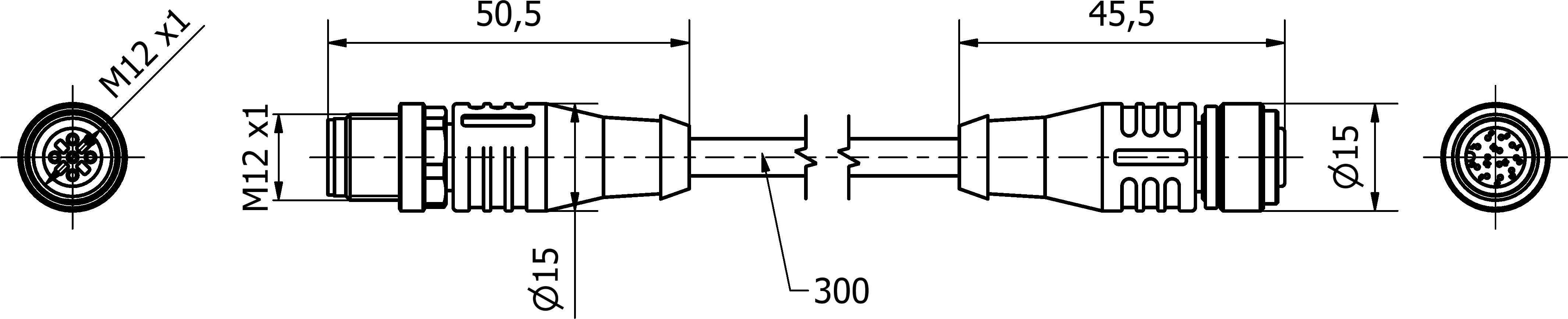

Croquis coté
Modèle 3D
Comparer

Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

Ce câble de raccordement a des connexions pré-confectionnées des deux côtés. Il permet d'intégrer à moindre coût des terminaux avec une connexion enfichable via un répartiteur ou un module logique.

L'un des côtés du VK03E211 est équipé d'une prise de câble M12 droite à 5 pôles et l'autre d'une fiche de câble M12 droite à 12 pôles. Les conducteurs du câble avec une gaine en plastique (PUR) peuvent être chargés chacun avec 1.5A.

Autres caractéristiques

Résistant aux flammes
selon EN 60332-2-2
Température ambiante
-30 - 90°C

Caractéristiques électriques

Type de contact à fiche Raccordement A
Female (prise femelle)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M12
Version raccordement électrique B
M12
Nombre de pôles Raccordement A
5
Nombre de pôles Raccordement B
12
Courant admissible
1,5A
Codage Connexion A
A

Propriétés mécaniques

Nombre de fils
5
Couleur de la gaine du câble
noir
Longueur du câble
0,3m
Entrée de câble Connecteur A
droit
Entrée de câble Connecteur B
droit
Couple de serrage maximal Raccord A
1Nm
Couple de serrage maximal Raccord B
1Nm
Cycles de pliage
3 millions de cycles
Indice de protection (IP)
IP67
Cycles de torsion
+/-180°/m, ≥ 1 million de cycles
Matériau du revêtement de contact
Or
Matériau de la gaine de câble
Matériau de l'embase de contact
Laiton
Matériau du raccord
Laiton

Propriétés optiques

Degré de pollution
3
Classification Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Numéro d'homologation UL / CSA E509333
Conforme à la norme OzDS Oui
Conforme au POP Oui
Conforme à la TSCA Oui
Numéro SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Groupe de produits IPF 851 Prises/fiches de câble (confectionnées des deux côtés)
Dimensions de l'emballage 140 x 20 x 220mm
Poids brut 36g
0,13kg CO₂e
Numéro de tarif douanier 85444290
Numéro WEEE 40951076
