Technologia połączeń - Gniazda kablowe / wtyczki montowane po obu stronach

VK03E211

VK03E211
Cena katalogowa
29,70 €
Niedobór zapasów
Kabel połączeniowy, 0,3 m, gniazdo M12 5-stykowe proste, wtyczka M12 12-stykowa prosta, 5-żyłowy, PUR (poliuretan) czarny, 30 V, -30-90°C, IP67, odporny na łańcuch i skręcanie, oleje i smary chłodzące, obszar spawania, bez silikonu

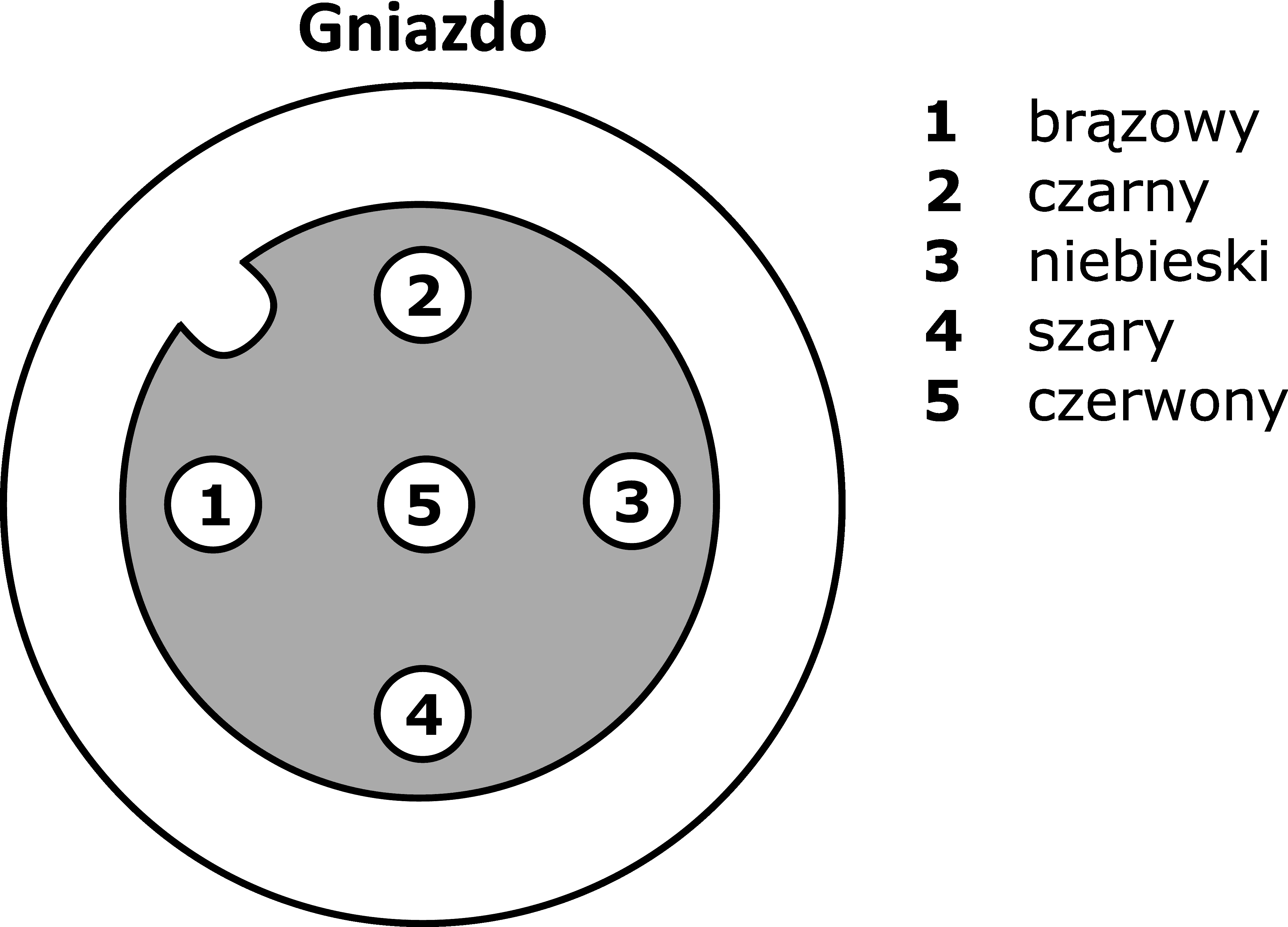

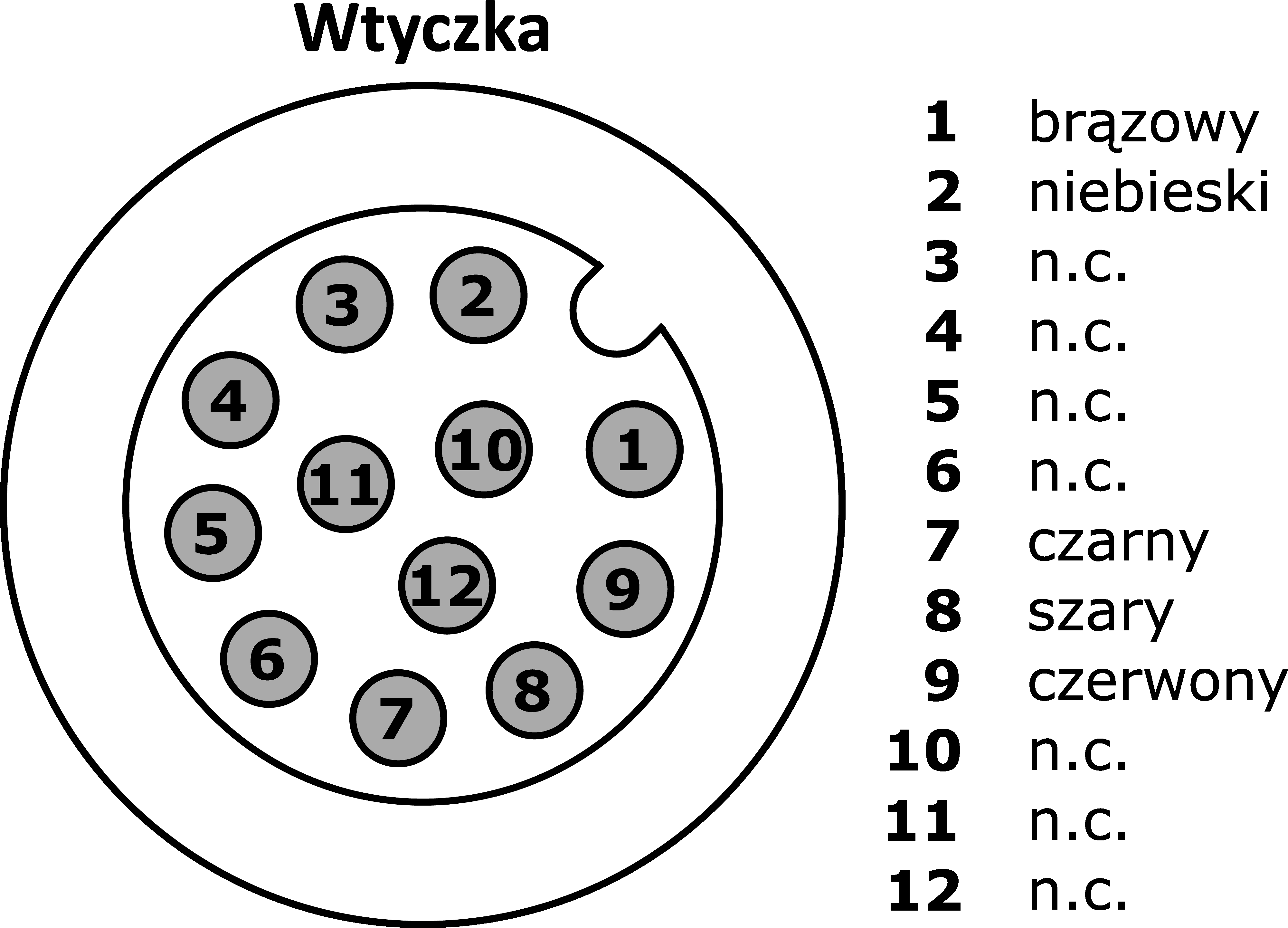

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Technologia połączeń - Gniazda kablowe / wtyczki montowane po obu stronach

Ten kabel połączeniowy ma wstępnie zmontowane połączenia po obu stronach. Może być używany do ekonomicznej integracji urządzeń końcowych z połączeniem wtykowym za pośrednictwem rozdzielacza lub modułu logicznego.

Jedna strona VK03E211 jest wyposażona w proste 5-pinowe gniazdo kabla M12, a druga w prostą 12-pinową wtyczkę kabla M12. Żyły kabla z powłoką z tworzywa sztucznego (PUR) mogą być obciążone prądem 1,5A każda.

.

Inne właściwości

Ognioodporność
zgodnie z normą EN 60332-2-2
Temperatura otoczenia
-30 - 90°C
Zastosowania
Nadaje się do łańcuchów wleczonych, Obszar spawania

Właściwości elektryczne

Typ styku wtykowego Połączenie A
Żeński (gniazdo)
Typ styku wtykowego Połączenie B
Męski (wtyczka)
Podłączenie elektryczne wersja A
M12
Podłączenie elektryczne wersja B
M12
Liczba podłączonych biegunów A
5
Liczba podłączonych biegunów B
12
Aktualna nośność
1,5A
Kodowanie połączenia A
A

Właściwości mechaniczne

Liczba rdzeni
5
Kolor powłoki kabla
czarny
Długość kabla
0,3m
Złącze zasilania kabla A
prosty
Złącze zasilania kabla B
prosty
Maksymalny moment dokręcania połączenia A
1Nm
Maksymalny moment dokręcania połączenia B
1Nm
Cykle gięcia
3 miliony cykli
Klasa ochrony (IP)
IP67
Cykle skręcania
+/-180°/m, ≥ 1 milion cykli
Materiał powłoki stykowej
Złoto
Materiał osłony kabla
Tworzywo sztuczne (PUR)
Materiał korpusu podstawy stykowej
Mosiądz
Materiał połączenia śrubowego
Mosiądz
Właściwości materiału
Bezhalogenowy, Odporny na hydrolizę, Wolny od LABS, Odporny na ozon, Nie zawiera silikonu, Odporny na promieniowanie UV
Odporność środowiskowa
Oleje, Smary chłodzące

Właściwości optyczne

Stopień zabrudzenia
3
Klasyfikacja Klasa
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Numer homologacji UL / CSA E509333
Zgodność z OzDS Tak
Zgodność z POP Tak
Zgodność z TSCA Tak
Numer SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Grupa produktów IPF 851 Gniazda/wtyki kablowe (montowane po obu stronach)
Wymiary opakowania 140 x 20 x 220mm
Masa brutto 36g
Ślad CO2 0,13kg CO₂e
Numer taryfy celnej 85444290
Numer WEEE 40951076
