VK10E254
Technique de raccordement - Transmission de données
Les prises de câble ipf servent principalement à établir le raccordement électrique des capteurs. Leurs propriétés se caractérisent par une exécution robuste, dans les classes de protection les plus élevées (IP67 | IP68 | IP69K) et, sur demande, avec un blindage à 360°. Avec leurs caractéristiques : compatibles avec les bus, les chaînes porte-câbles et les robots, résistants aux huiles, aux produits chimiques, aux étincelles de soudage, leur résistance aux détergents ou au nettoyage à haute pression et au jet de vapeur, la plage de température étendue jusqu'à +230°C, la technique de raccordement rapide ou les caractéristiques particulières de transmission des données, les prises de câble répondent à toutes les exigences de la technique d'automatisation.
Autres caractéristiques
- Catégorie
- 5E
- Sans halogène
- Oui
- Version
- Câble de programmation
Caractéristiques électriques
- Type de contact à fiche Raccordement A
- Male (connecteur)
- Type de contact à fiche Raccordement B
- Male (connecteur)
- Version raccordement électrique A
- M12
- Version raccordement électrique B
- M12
- Nombre de pôles Raccordement A
- 4
- Nombre de pôles Raccordement B
- 4
- Tension de fonctionnement (AC 50Hz)
- 60V
- Tension de fonctionnement (DC)
- 60V
- Blindé
- Oui
Propriétés mécaniques
- Structure des conducteurs
- 7 x 0,25mm
- Section de conducteur
- 0,14mm²
- Diamètre extérieur
- 6,5mm
- Couleur de la gaine du câble
- vert
- Longueur du câble
- 1m
- Entrée de câble Connecteur A
- droit
- Entrée de câble Connecteur B
- droit
- Codage Connexion A
- D
- Codage port B
- D
- Matériau du boîtier
- TPU
- Matériau de la gaine de câble
- Plastique (PUR)
- Température extérieure admissible du câble, pose fixe
- -40 - 75°C
Insert de clé SW14 pour AV000140
Clip de fixation connecteur M12/prise
Clé dynamométrique SW9 / SW13
Fiches techniques
Dessins
-
jpgDessin techniqueJPG-Fichier, 30 KB
-
dwg2DDWG-Fichier, 486 KB
-
stp3DSTP-Fichier, 1.9 MB
-

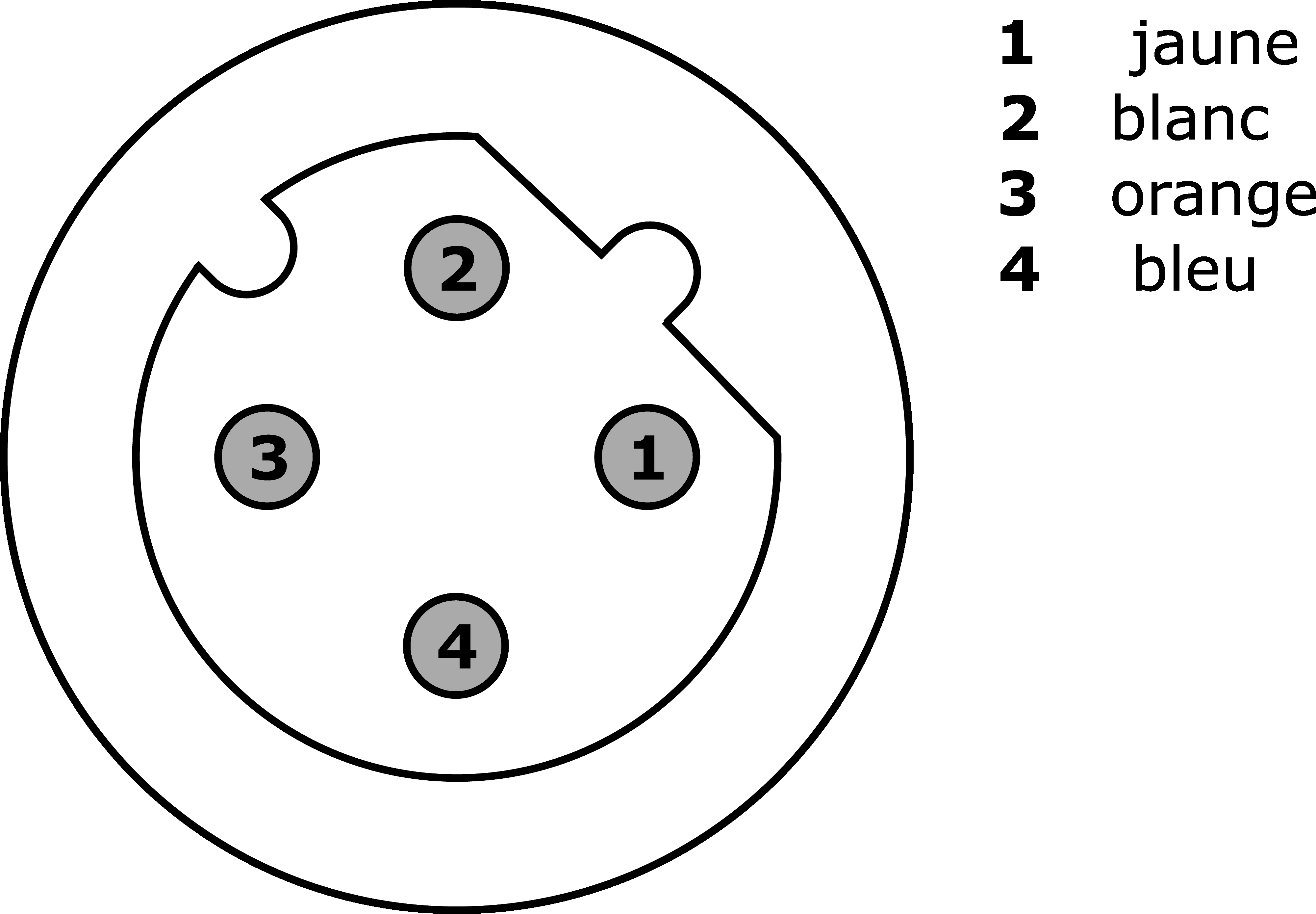

pngSchéma de connexion InternetPNG-Fichier, 15 KB
Conformité du produit
Classification | Classe |
---|---|
eClass-7.0 | 27060390 |
eClass-7.1 | 27060390 |
eClass-8.0 | 27060390 |
eClass-9.0 | 27060390 |
eClass-9.1 | 27060390 |
ETIM-6.0 | EC001408 |
ETIM-7.0 | EC001408 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Conforme à la norme OzDS | Oui |
Conforme au POP | Oui |
Conforme à la TSCA | Oui |
Numéro SCIP | 02a19814-641f-4f49-a2cd-c7af668205a6 |
Groupe de produits IPF | 851 Prises/fiches de câble (confectionnées des deux côtés) |
Dimensions de l'emballage | 125 x 20 x 125mm |
Poids brut | 88g |
Numéro de tarif douanier | 85444290 |
Numéro WEEE | 40951076 |
