Sistema de conexión - Transmisión de datos

VK10E254

VK10E254
Precio listado
35,70 €
A petición

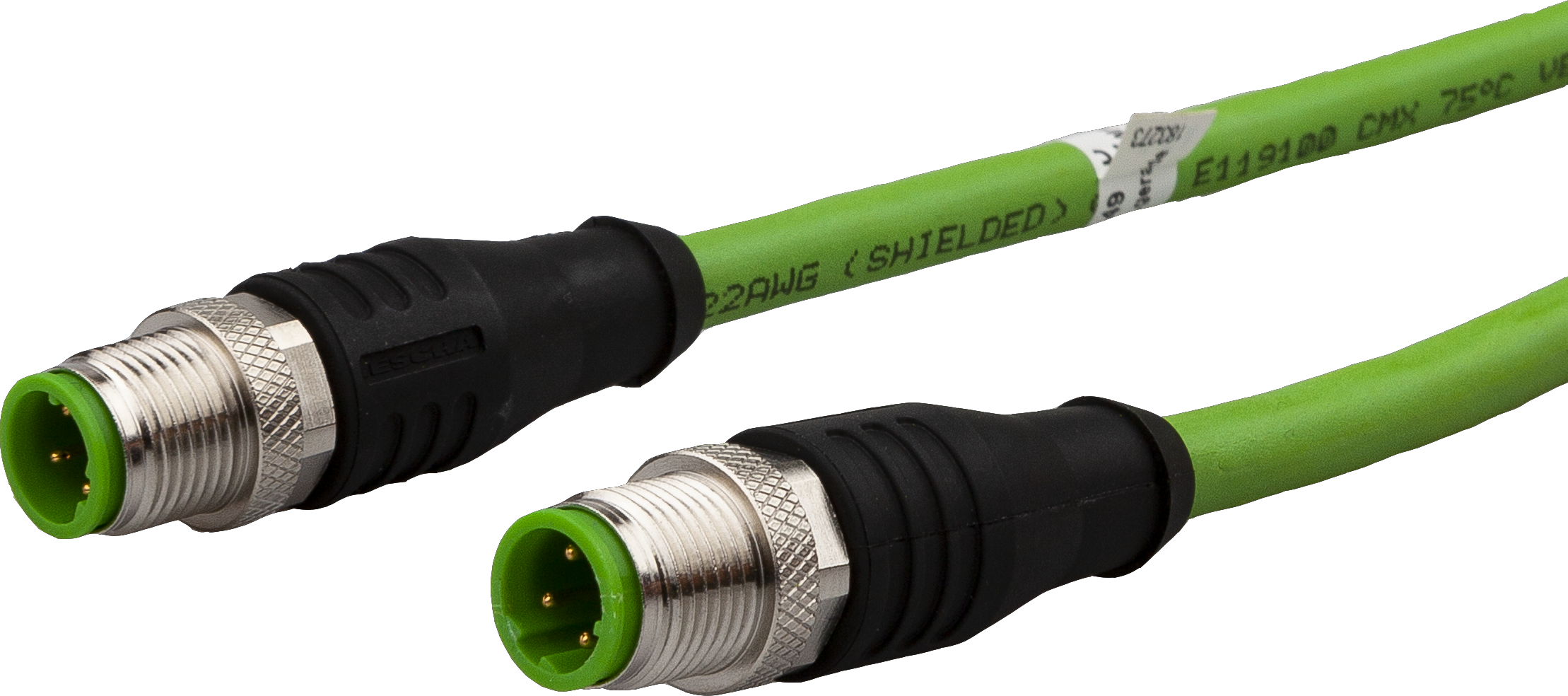

cable de datos, cable de conexión, 1m, m12 conector macho 4polos recto, codificación d, m12 conector macho 4polos recto, codificación d, 0,14mm², categoría 5e, -40-75°c, tpu, blindado
esquema de circuitos

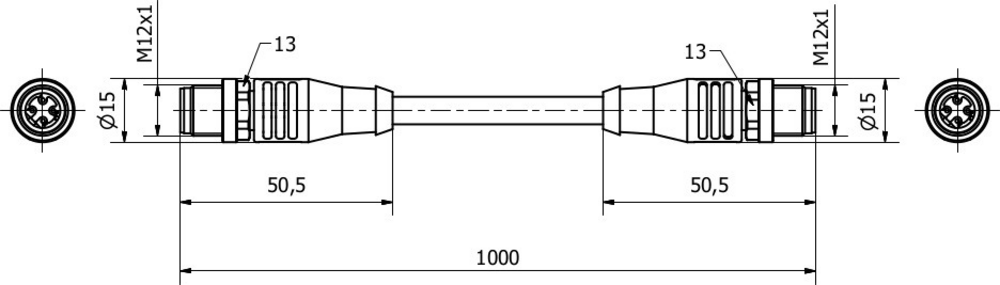

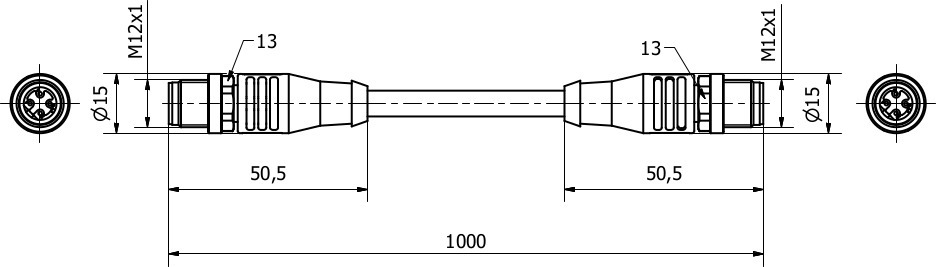

dibujo acotado
Modelo 3D
Comparar

Sistema de conexión - Transmisión de datos

Las cajas de conexiones de ipf sirven fundamentalmente para establecer la conexión eléctrica de sensores. Estas destacan por su diseño robusto, por los máximos grados de protección (IP67 | IP68 | IP69K) y por una pantalla de 360° (opcional). Las cajas de conexiones cumplen todos los requerimientos de la técnica de automatización con las siguientes propiedades: son compatibles con bus, aptas para cadenas de arrastre y robots, resistentes al aceite y a los productos químicos, resistentes a las chispas de soldadura, resistentes a los productos de limpieza y a la limpieza con chorro a alta presión o con chorro de vapor, el rango de temperatura hasta +230°C, el sistema de conexión rápida o propiedades especiales en la transmisión de datos.

Datos eléctricos

Tipo de contacto enchufable, conexión A
Conector macho
Tipo de contacto enchufable, conexión B
Conector macho
Versión de la conexión eléctrica A
M12
Versión de la conexión eléctrica B
M12
Número de polos de la conexión A
4
Número de polos de la conexión B
4
Tensión de servicio (CA 50Hz)
60V
Tensión de servicio (CC)
60V
Blindado
Sí

Datos mecánicos

Estructura de hilos
7 x 0,25mm
Sección del conductor
0,14mm²
Diámetro externo
6,5mm
Color del revestimiento del cable
verde
Longitud de cable
1m
Paso de cables conexión A
recto
Paso de cables conexión B
recto
Codificación de conexión A
D
Codificación de conexión B
D
Material de la carcasa
TPU
Material del revestimiento del cable
Plástico (PUR)
Temperatura externa admisible del cable, tendido fijo
-40 - 75°C

Otros datos

Categoría
5E
Sin halógenos
Sí
Versión
Cable de programación
Imprimir datos
Clasificación Clase
eClass-7.0 27060390
eClass-7.1 27060390
eClass-8.0 27060390
eClass-9.0 27060390
eClass-9.1 27060390
ETIM-6.0 EC001408
ETIM-7.0 EC001408
Propiedad Valor
Conforme a RoHS Sí
Conforme a REACH Sí
Conforme con OzDS Sí
Conforme con POP Sí
Conforme con TSCA Sí
Número SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Grupo de productos ipf 851 Tomas/conectores de cable (preconfec. en ambos lados)
dimensiones de embalaje 125 x 20 x 125mm
Peso bruto 88g
Código arancelario 85444290
WEEE número 40951076
