FIN DE SÉRIE

ER1D7130

ER1D7130
Article de suivi?
Nous nous ferons un plaisir de vous conseiller !
Lampe annulaire à LED, Ø130mm, 4 segments , lumière blanche, 15W, 5000K, prise M12 8 pôles, IP54, aluminium+PMMA

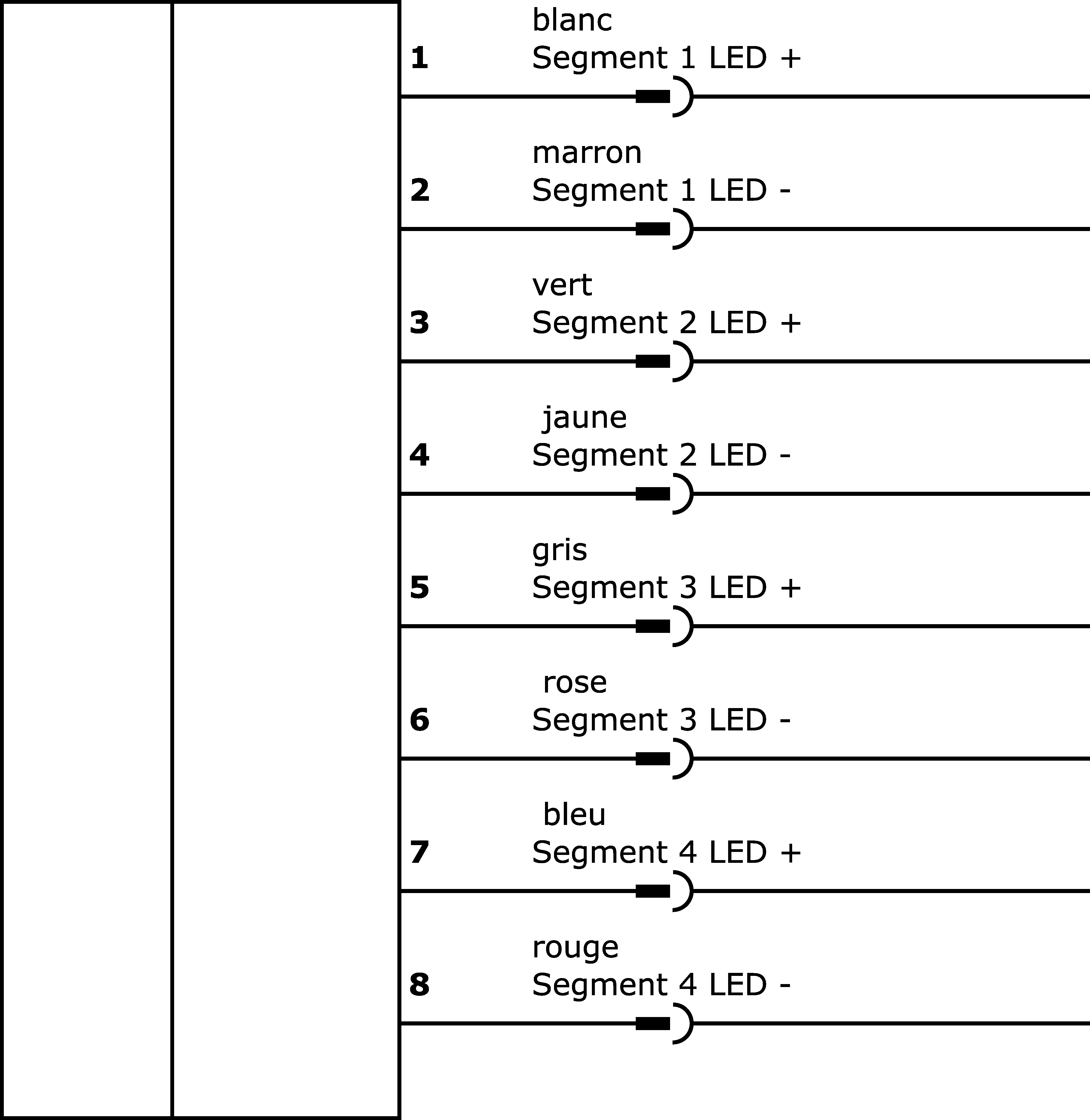

Schéma de connexion
Croquis coté
Modèle 3D
Comparer

Éclairage supplémentaire de la caméra - Lampes annulaires

Pour les tâches de contrôle de tout type avec un capteur de caméra, le choix du bon éclairage est essentiel, car seules les images à fort contraste peuvent être évaluées de manière reproductible. Et ici, l'éclairage a une influence décisive. Le choix dépend de différents facteurs tels que la distance à l'objet à contrôler, sa taille, le critère de composant à contrôler ou les conditions environnementales attendues.

Autres caractéristiques

Particularités
avec passage de l'objectif
Fonctionnalités
Humidité relative (sans condensation)
30 - 70%
Température ambiante
10 - 30°C
Mode de fonctionnement
Mode flash, Fonctionnement permanent, Mode de commutation
Remarque importante
Pour le fonctionnement, il faut impérativement un contrôleur LED. Une alimentation directe en 24VDC entraîne la destruction du luminaire.

Caractéristiques électriques

Exécution du raccordement électrique
Connecteur M12
Courant assigné d'emploi
900mA
Contrôleur de flash
nécessaire
Puissance
15W
Max. Courant de choc
3 600mA
Nombre de pôles
8
Classe de protection
III

Propriétés mécaniques

Largeur
130mm
Hauteur
14mm
Diamètre intérieur
80mm
Longueur
141mm
Diamètre de l'ouverture
80mm
Indice de protection (IP)
IP54
Comportement de dispersion du pare-brise
clair
Matériau du boîtier
Aluminium
Matériau du pare-brise
Polyméthacrylate de méthyle
Plage de distance de travail
75 - 200mm

Propriétés optiques

Groupe à risque
1
Sources lumineuses
LED
Type de lumière
Lumière blanche
Angle d'ouverture
80°
