PRODUKT WYCOFANY Z PRODUKCJI

ER1D7130

ER1D7130
Artykuł uzupełniający?
Z przyjemnością doradzimy!
Lampa pierścieniowa LED, Ø130mm, 4 segmenty, światło białe, 15W, 5000K, wtyczka M12 8-pin, IP54, aluminium+PMMA

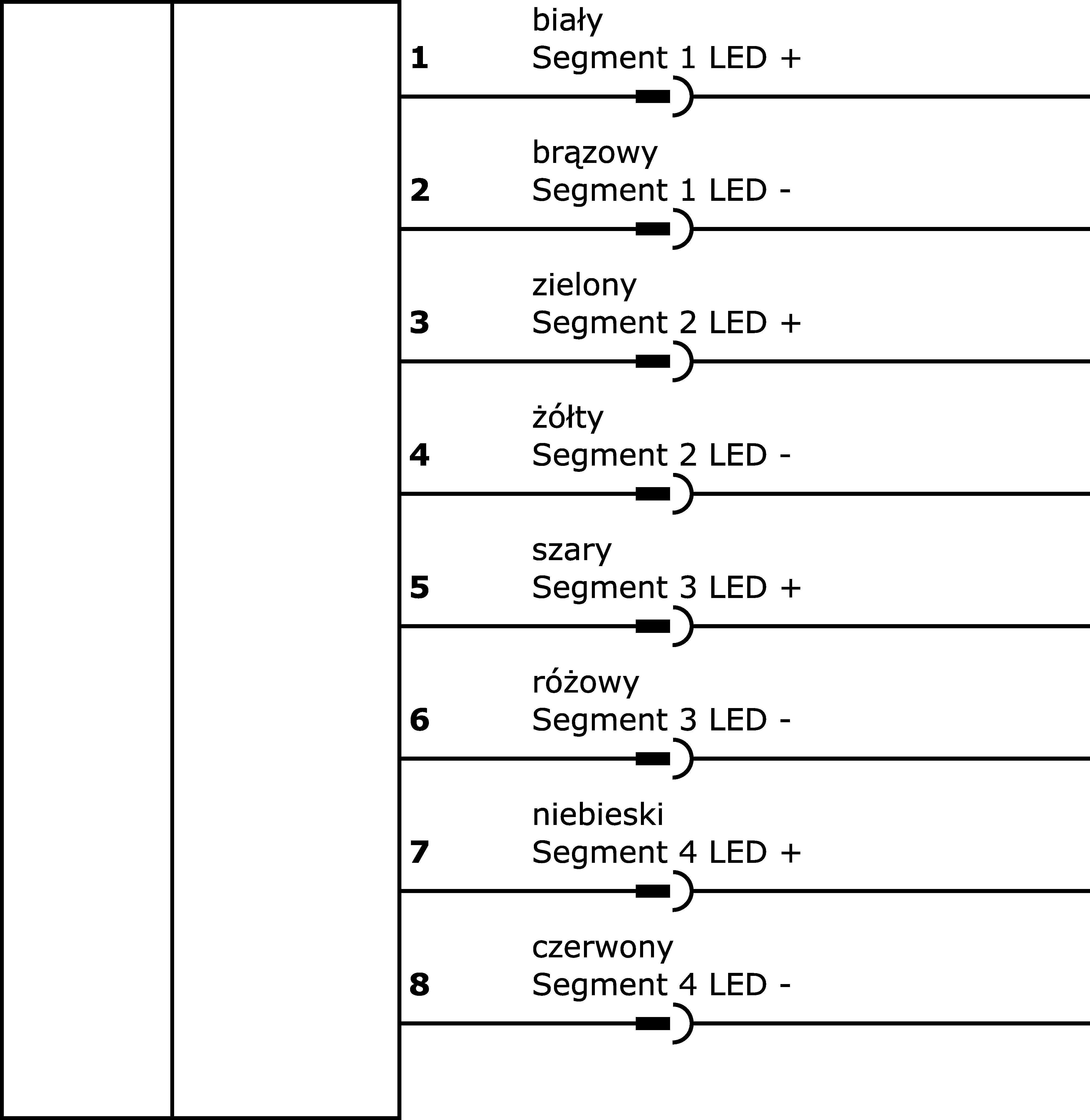

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Dodatkowe oświetlenie kamery - Światła pierścieniowe

W przypadku wszelkiego rodzaju zadań testowych z wykorzystaniem czujnika kamery, wybór odpowiedniego oświetlenia ma zasadnicze znaczenie, ponieważ tylko obrazy o wysokim kontraście mogą być analizowane w sposób powtarzalny. I właśnie w tym przypadku oświetlenie ma decydujący wpływ. Wybór zależy od różnych czynników, takich jak odległość od testowanego obiektu, jego rozmiar, kryterium testowanego komponentu lub oczekiwane warunki środowiskowe.

Inne właściwości

Funkcje specjalne
z przejściem przez obiektyw
Zakres funkcji
Wymienne szkło ochronne
Wilgotność względna (bez kondensacji)
30 - 70%
Temperatura otoczenia
10 - 30°C
Tryb pracy
Tryb lampy błyskowej, Stałe działanie, Operacja przełączania
Ważna uwaga
Kontroler LED jest absolutnie niezbędny do działania. Bezpośrednie zasilanie napięciem 24VDC zniszczy światło.

Właściwości elektryczne

Projekt połączenia elektrycznego
Złącze wtykowe M12
Znamionowy prąd roboczy
900mA
Kontroler lampy błyskowej
wymagany
Wydajność
15W
Maks. Prąd udarowy
3 600mA
Liczba biegunów
8
Klasa ochrony
III

Właściwości mechaniczne

Szerokość
130mm
Wysokość
14mm
Średnica wewnętrzna
80mm
Długość
141mm
Średnica otworu
80mm
Klasa ochrony (IP)
IP54
Zachowanie podczas rozpraszania przedniej szyby
czysty
Materiał obudowy
Aluminium
Materiał szyby przedniej
Polimetakrylan metylu
Obszar roboczy
75 - 200mm

Właściwości optyczne

Grupa ryzyka
1
Źródło światła
LED
Rodzaj światła
Białe światło
Kąt otwarcia
80°
Znajdź akcesoria dla ER1D7130 w tych grupach produktów:

Montaż

Montaż dla EF750 / ER1B / ER1D

AO000653
AO000653
Akcesoria Optyczny wspornik montażowy, 134x49x36 mm, anodyzowane aluminium
56,00 €
Twoja cena
Na żądanie
AO000654
AO000654
Akcesoria Optyka, uchwyt montażowy, 130x66x61,5 mm, anodyzowane aluminium
61,20 €
Twoja cena
Na żądanie

Montaż lamp pierścieniowych ER1B/ER1D na OC53 z mocowaniem typu C

AO000668
AO000668
Akcesoria Optyka, uchwyt, plastik
75,50 €
Twoja cena
Niedobór zapasów

Technologia połączeń

Gniazda kablowe M12 8-przewodowe bez ekranu

VK03E275
VK03E275
Kabel połączeniowy, 0,3 m, gniazdo M12 8-stykowe proste, wtyczka M23 12-stykowa prosta, 8x0,25 mm², PUR (poliuretan)…
194,40 €
Twoja cena
Niedobór zapasów
VK200A25
VK200A25
Kabel połączeniowy, 2 m, gniazdo M12 8-stykowe proste, wolny koniec kabla, 8-żyłowy, PUR (poliuretan), Ø5,9 mm, odporny…
18,70 €
Twoja cena
W magazynie
VK500A25
VK500A25
Kabel połączeniowy, 5m, gniazdo M12 8-pin proste, wolna końcówka kabla, 8-żyłowy, PUR (poliuretan), Ø5,9mm, odporny na…
25,30 €
Twoja cena
W magazynie
VKA00A25
VKA00A25
Kabel połączeniowy, 10 m, gniazdo M12 8-stykowe proste, wolna końcówka kabla, 8-żyłowy, PUR (poliuretan), Ø5,9 mm,…
36,10 €
Twoja cena
W magazynie
VKAE0A25
VKAE0A25
Kabel połączeniowy, 15 m, gniazdo M12 8-stykowe proste, wolny koniec kabla, 8-żyłowy, PUR (poliuretan), Ø5,9 mm, odporny…
48,20 €
Twoja cena
W magazynie
VKB00A25
VKB00A25
Kabel połączeniowy, 20 m, gniazdo M12 8-stykowe proste, wolny koniec kabla, 8x0,25 mm², PUR (poliuretan), odporny na…
58,80 €
Twoja cena
W magazynie

Gniazda kablowe M12 8-przewodowe z ekranem

VK205A21
VK205A21
Kabel połączeniowy, 2 m, gniazdo M12 8-stykowe kątowe, wolny koniec kabla, 8x0,25 mm², PUR (poliuretan), Ø6,6 mm, 30 V,…
27,20 €
Twoja cena
W magazynie
VK205A25
VK205A25
Kabel połączeniowy, 2 m, gniazdo M12 8-stykowe proste, wolny koniec kabla, 8x0,25 mm², PUR (poliuretan), Ø6,6 mm, 30 V,…
27,20 €
Twoja cena
W magazynie
VK505A21
VK505A21
Kabel połączeniowy, 5m, gniazdo M12 8-stykowe kątowe, wolny koniec kabla, 8x0,25mm², PUR (poliuretan), Ø6,6mm, 30V,…
35,60 €
Twoja cena
W magazynie
VK505A25
VK505A25
Kabel połączeniowy, 5m, gniazdo M12 8-pin proste, wolny koniec kabla, 8x0,25mm², PUR (poliuretan), Ø6,6mm, 30V,…
35,60 €
Twoja cena
W magazynie
VKA05A21
VKA05A21
Kabel połączeniowy, 10 m, gniazdo M12 8-stykowe kątowe, wolny koniec kabla, 8x0,25 mm², PUR (poliuretan), Ø6,6 mm, 30 V,…
49,90 €
Twoja cena
Niedobór zapasów
VKA05A25
VKA05A25
Kabel połączeniowy, 10 m, gniazdo M12 8-stykowe proste, wolny koniec kabla, 8x0,25 mm², PUR (poliuretan), Ø6,6 mm, 30 V,…
49,90 €
Twoja cena
W magazynie
VKAE5A25
VKAE5A25
Kabel połączeniowy, 15 m, gniazdo M12 8-stykowe proste, wolny koniec kabla, 8x0,25 mm², PUR (poliuretan), ekranowany,…
63,70 €
Twoja cena
Niedobór zapasów
VKB05A21
VKB05A21
Kabel połączeniowy, 20 m, gniazdo M12 8-stykowe kątowe, wolny koniec kabla, 8x0,25 mm², PUR (poliuretan), Ø6,6 mm, 30 V,…
78,10 €
Twoja cena
W magazynie
VKB05A25
VKB05A25
Kabel połączeniowy, 20 m, gniazdo M12 8-stykowe proste, wolny koniec kabla, 8x0,25 mm², PUR (poliuretan), Ø6,6 mm, 30 V,…
78,10 €
Twoja cena
Niedobór zapasów
VKC05A25
VKC05A25
Kabel połączeniowy, 30 m, gniazdo M12 8-stykowe proste, wolny koniec kabla, 8x0,25 mm², PUR (poliuretan), ekranowany,…
93,20 €
Twoja cena
Niedobór zapasów
Klasyfikacja Klasa
eClass-7.0 27310204
eClass-7.1 27310204
eClass-8.0 27310204
eClass-9.0 27310204
eClass-9.1 27310204
ETIM-6.0 EC000348
ETIM-7.0 EC000348
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 915 Oświetlenie kamery
Wymiary opakowania 165 x 85 x 185mm
Masa brutto 386g
Numer taryfy celnej 94054239
Numer WEEE 40951076
