Nouveaux capteurs à ultrasons avec IO-Link

Les utilisateurs des détecteurs à ultrasons avec IO-Link d'ipf electronic ont désormais le libre choix de la manière dont ils souhaitent utiliser les appareils, par exemple comme palpeurs ou comme barrières réflexes. Mais le potentiel de ces solutions n'est pas encore épuisé, loin de là. Les nouveaux capteurs à ultrasons détectent sans contact les objets et matériaux les plus divers. Leur nature ne joue pas un grand rôle tant que le matériau réfléchit le son. Il est ainsi possible de détecter des liquides, des produits en vrac et bien sûr des objets solides, indépendamment de leur forme et de leur couleur. Les détecteurs à ultrasons sont particulièrement bien adaptés à la détection d'objets transparents.

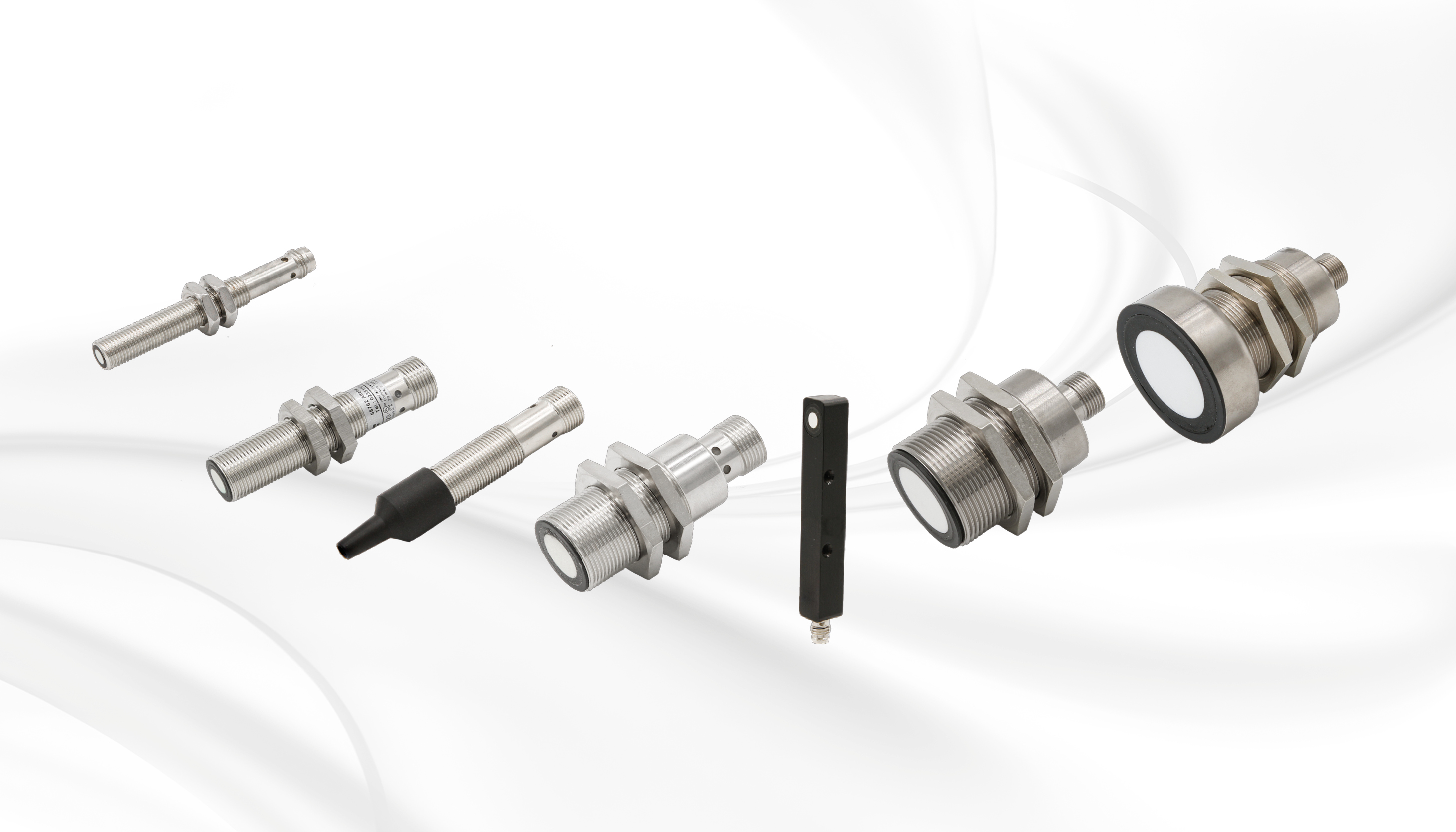

Les appareils sont disponibles en quatre formes de filetage différentes (M8, M12, M18 et M30) et en une forme parallélépipédique (12x12). Tous les capteurs disposent d'une interface IO-Link qui permet de régler plusieurs modes de fonctionnement, les plages de commutation ou analogiques ainsi que des fonctions supplémentaires utiles (temporisation à l'enclenchement et au déclenchement).

Les appareils avec sortie de commutation (no d'art. UTxx95xx) peuvent en principe être réglés de trois manières. En "mode fenêtre", l'apprentissage de deux valeurs limites permet de définir une zone d'écart d'objet dans laquelle la sortie de commutation est active. En "mode deux points", le premier plan et l'arrière-plan sont prédéfinis, c'est-à-dire "objet présent" et "objet absent", le capteur place automatiquement le point de commutation au milieu de ces deux spécifications - comme un détecteur optique avec suppression de l'arrière-plan. Le "mode d'auto-apprentissage" s'avère particulièrement utile, par exemple, pour les réglages du capteur en présence d'objets en mouvement. Après activation, l'appareil détecte automatiquement les états "objet présent" et "objet absent" et détermine également automatiquement le point de commutation approprié. L'apprentissage s'effectue via le fil blanc ou PIN 2 du câble de raccordement.

Mais grâce à IO-Link, d'autres modes de fonctionnement peuvent être activés, par exemple une régulation à deux points, intéressante entre autres pour les surveillances de niveau. En outre, les capteurs avec sortie de commutation peuvent être utilisés comme barrière réflexe, le point de commutation 1 servant de distance de référence et une paroi de machine ou une surface en verre pouvant être utilisée comme surface de référence. Tout objet situé entre le capteur et la surface de référence, quelle que soit sa position ou sa distance par rapport à l'appareil, est détecté et entraîne un changement de signal au niveau de la sortie de commutation.

Les capteurs avec sortie analogique (no. d'art. UTxx90xx) sont commandés via le fil noir (PIN 4) du câble de raccordement. Outre la définition des limites de la plage de mesure, la sortie analogique peut également être commutée du courant (4...20mA) à la tension (0...10V). Mais l'interface IO-Link offre encore plus de possibilités de réglage, par exemple la commutation de la sortie analogique sur 0...20mA, ce qui laisse encore plus de liberté dans le choix des signaux de mesure adaptés à une application. En outre, il est possible de programmer d'autres fonctions :

I Synchronisation :

l'impulsion sonore de jusqu'à 10 capteurs est envoyée exactement au même moment.

I Multiplexage :

Jusqu'à 10 capteurs sont activés et désactivés l'un après l'autre afin d'exclure toute influence mutuelle lors du fonctionnement simultané de plusieurs appareils côte à côte.

I Sortie de commutation :

si cette fonction est activée, il est également possible de sélectionner les modes fenêtre, deux points et autoteach, les points de commutation étant indépendants de la plage de mesure sélectionnée pour la sortie analogique. Ainsi, toutes les fonctions que proposent les détecteurs à ultrasons avec sortie de commutation sont disponibles.

Une autre particularité de la nouvelle génération de détecteurs à ultrasons avec IO-Link :

I Le capteur extrêmement compact UT089570 un détecteur à ultrasons au format M8.

I Le UT129521 un capteur M12 avec buse sonore, parfaitement adapté aux interrogations très précises à travers les ouvertures les plus petites (par ex. pour le contrôle du niveau de remplissage dans une éprouvette) et ce, avec une distance de commutation pouvant atteindre 150mm

I Le UT309523 un appareil compact avec une distance de commutation allant jusqu'à 6m.
