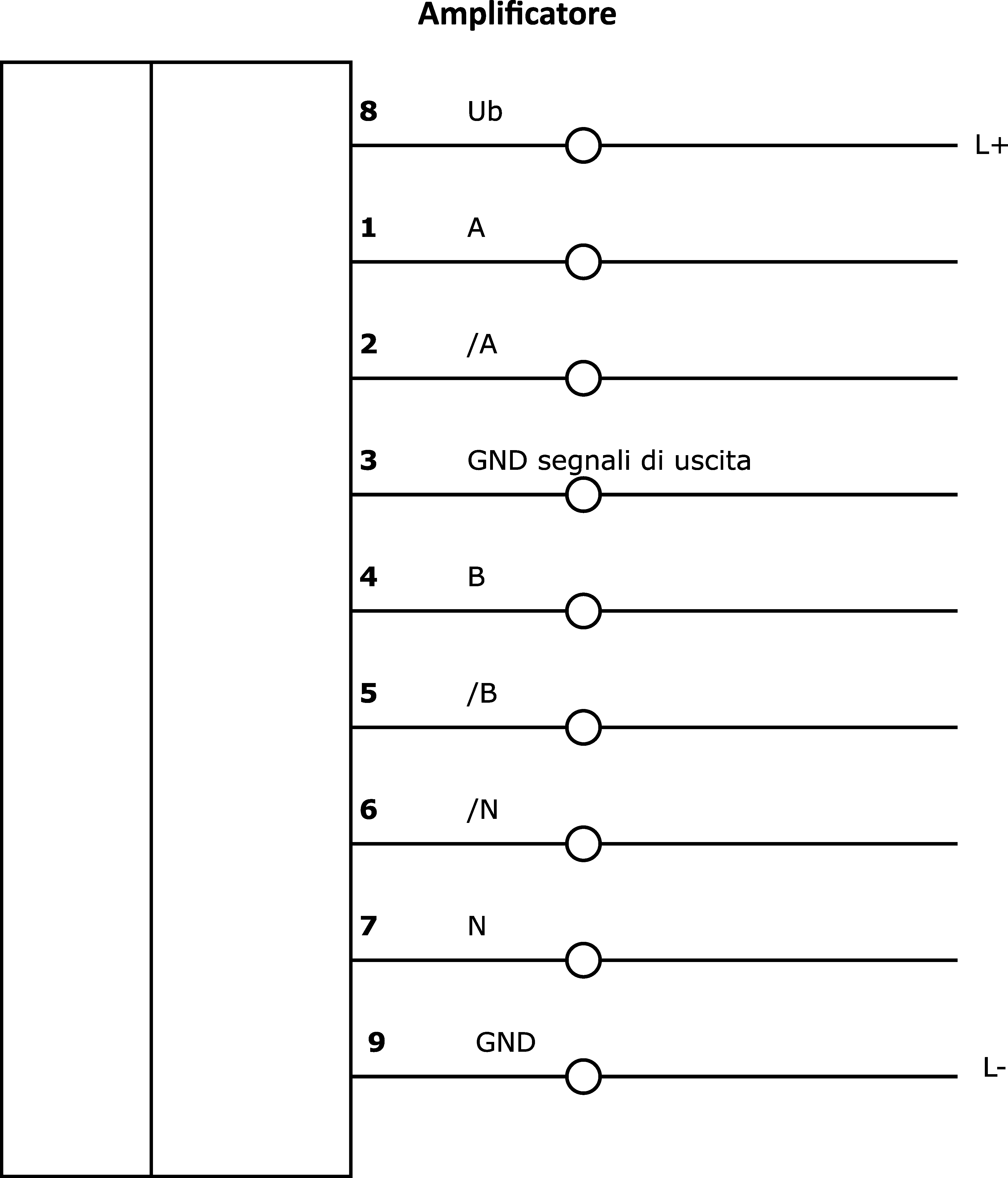

Misura dello spostamento e dell'angolo - Amplificatore di commutazione
Per la rilevazione di distanze percorse o movimenti rotatori si utilizzano sistemi di misura magnetici. Nei sistemi di misurazione magnetici, il sensore si sposta senza contatto su un nastro magnetico flessibile oppure è posizionato sopra la ruota di misurazione magnetizzata in rotazione. Il nastro magnetico è applicato su uno strato di supporto in acciaio dello spessore di 0,3 millimetri oppure si trova sulla circonferenza delle diverse ruote di misurazione. La magnetizzazione avviene con una divisione dei poli ben definita. La scansione dei poli magnetici genera un segnale che viene convertito in segnali digitali a onda quadra, i quali vengono elaborati da un sistema elettronico a valle e, se necessario, possono essere visualizzati. Il sistema di sensori rileva la divisione del nastro e converte le informazioni in dati di spostamento o rotazione ad alta risoluzione. Per la lettura delle linee di campo magnetico non è necessario alcun contatto diretto. I sensori magnetici sono insensibili allo sporco, agli oli e all’umidità e relativamente stabili in caso di urti e vibrazioni. Ciò offre all’utente un ampio ventaglio di possibilità di impiego, ad esempio per impianti e sistemi nell’industria del legno, nella tecnologia di stoccaggio, su assi lineari, in ambienti esterni o nelle macchine utensili.
