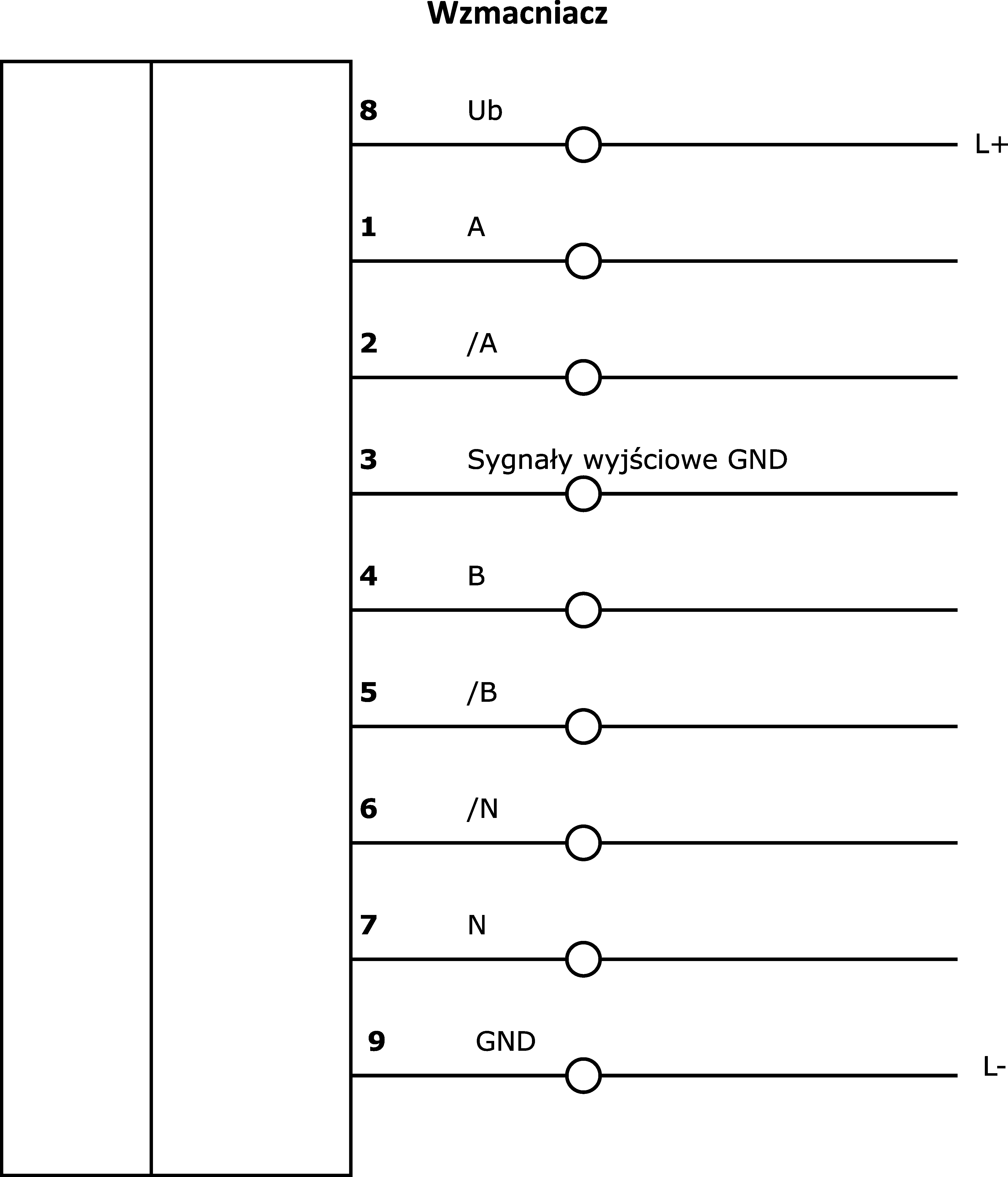

Pomiar przemieszczenia i kąta - Wzmacniacz przełączający
Do pomiaru odległości lub ruchów obrotowych stosuje się magnetyczne systemy pomiarowe. W systemach pomiarowych wykorzystujących magnetyzm czujnik porusza się bezkontaktowo po elastycznej taśmie magnetycznej lub znajduje się nad obracającym się, namagnesowanym kołem pomiarowym. Taśma magnetyczna jest nałożona na stalową warstwę nośną o grubości 0,3 milimetra lub umieszczona na obwodzie różnych kół pomiarowych. Namagnesowanie odbywa się przy zachowaniu określonych podziałów biegunów. Skanowanie biegunów magnetycznych generuje sygnał, który jest przekształcany na cyfrowe sygnały prostokątne, przetwarzane przez układ elektroniczny i w razie potrzeby wyświetlane. Układ czujników rozpoznaje podział taśmy i przekształca informacje z wysoką rozdzielczością na dane dotyczące przemieszczenia lub obrotu. Do odczytu linii pola magnetycznego nie jest wymagany bezpośredni kontakt. Czujniki magnetyczne są odporne na zanieczyszczenia, oleje i wilgoć oraz stosunkowo stabilne w przypadku wstrząsów i drgań. Otwiera to przed użytkownikiem szerokie pole zastosowań, np. w urządzeniach i systemach przemysłu drzewnego, technice magazynowej, na osiach liniowych, w zastosowaniach zewnętrznych lub w obrabiarkach.
