OF500185
| Quantità | Prezzo | Risparmio |
|---|---|---|
| 1 | 604,00 € | – |
| 5 | 585,88 € | 3% / 18,12 € |
| 10 | 573,80 € | 5% / 30,20 € |
| 20 | 555,68 € | 8% / 48,32 € |
| 50 | 531,52 € | 12% / 72,48 € |
Su richiesta
Sensore ottico, colore, 32x50x50mm, luce bianca, true color, Sn: 1-500, 22-26V DC, 2x PNP/NPN push/pull, connettore M8 a 4 poli, IP64, alluminio anodizzato/anodizzato, con connessione in fibra ottica, ΔΕ >= 0,5, 60kHz, 3 colori
Confronto
Sensori ottici - Sensori di colore
Il funzionamento dei sensori di colore si basa sulla valutazione delle componenti rosse, verdi e blu della luce riflessa dagli oggetti da misurare o della radiazione emessa dagli "auto-illuminatori" (ad esempio, LED, luci posteriori delle automobili, lampade alogene, lampade fluorescenti, ecc.) Oltre a una luce bianca o a un'illuminazione UV che può essere attivata/disattivata, nel dispositivo è integrato un cosiddetto ricevitore triplo. Questo ricevitore funziona secondo il principio del colore reale. Ciò significa che la valutazione della luce che colpisce il ricevitore si basa sulla percezione del colore dell'occhio umano. Questo è il prerequisito per una differenziazione affidabile degli oggetti o degli auto-illuminatori in base al loro colore e alla loro luminosità. Il test dei materiali fluorescenti richiede l'uso di sensori con una sorgente di luce UV. L'utilizzo in condizioni ambientali avverse è possibile utilizzando un cavo in fibra ottica aggiuntivo. L'interazione tra un rilevamento preciso e un'elevata frequenza di commutazione caratterizza i dispositivi. Ciò li rende uno strumento ideale per il controllo dei processi e della qualità.
Altre proprietà
- Temperatura ambiente
- -20 - 55°C
- Nota importante
- Il valore della frequenza di misura si riferisce al massimo della modalità di funzionamento più lenta e più veloce.
Proprietà elettriche
- Numero di uscite di commutazione
- 2
- Esecuzione della funzione di commutazione
- Spingere/tirare
- Progettazione del collegamento elettrico
- Connettore a spina M8
- Progettazione dell'uscita di commutazione
- PNP/NPN
- Corrente di commutazione nominale
- 100mA
- Procedura di impostazione
- Parametrizzazione, Teach-In
- Allungamento del polso
- 100ms
- Corrente a vuoto
- 160mA
- Numero massimo di misure per la media
- 32.768
- Frequenza di misura in modalità luce costante
- 85.000Hz
- Frequenza di misura in modalità luce alternata
- 28.000Hz
- Numero di pali
- 4
- Frequenza di commutazione
- 60.000Hz
- Classe di protezione
- III
- Deriva della temperatura
- ΔX/ΔT; ΔY/ΔT tipicamente 0,2 cifre/°C (< 0,01% / °C)
- Protezione contro l'inversione di polarità
- Sì
- Tipo di contatto a spina, interfaccia di comunicazione
- Femmina (presa)
- Progettazione del collegamento a spina, interfaccia di comunicazione
- Connettore M5
- Numero di poli del collegamento di interfaccia
- 4
- Protezione da sovraccarico
- Sì
- Stadi di amplificazione commutabili
- 8
- Interfaccia di comunicazione supportata
- RS232
- Tensione di esercizio (CC)
- 21,6 - 26,4V
- Campo di misura
- 1 - 500mm
- Funzione di ingresso
- Teach-In, Innesco
- Display
- Display a LED
- Funzione tempo
- Sì
- Frequenza di misura
- 28.000 - 85.000Hz
Proprietà meccaniche
- Design
- Cuboide
- Larghezza
- 50mm
- Altezza
- 32,5mm
- Lunghezza
- 50mm
- Temperatura di stoccaggio
- -20 - 85°C
- Superficie
- rivestimento in teflon
- Classe di protezione (IP)
- IP64
- Materiale dell'alloggiamento
- Alluminio
- Con connessione in fibra ottica
- Sì
Proprietà ottiche
- Numero di colori
- 3
- Distanza tra i colori
- ΔΕ >= 0,5
- Spazi colore
- X Y INT siM (Lab)
- Tipo di luce
- Luce bianca
- Max. Luce ambiente
- 5.000lx
- Metodo di misurazione per il rilevamento del colore
- Processo attivo a tre gamme
- Applicazioni a luce trasmessa
- Sì
- Funzionamento a parità di luce
- Sì
- Il vero colore
- Sì
- Modalità luce alternata
- Sì
Trova gli accessori per OF500185
in questi gruppi di prodotti:
Adattatore presa M8 a 4 poli / spina M12 a 4 poli
Tappo a vite M5
In magazzino
Connettore per cavo M5 Presa sub-D
Connettore cavo M5 USB
Adattatore di programmazione Ethernet
Prese per cavo M8 a 4 fili
Pulsante in fibra ottica in plastica
Barriere in plastica a fibre ottiche
Schede tecniche
Disegni
-
jpgDisegno tecnicoJPG-File, 729 KB
-
dwg2DDWG-File, 397 KB
-
stp3DSTP-File, 620 KB
-

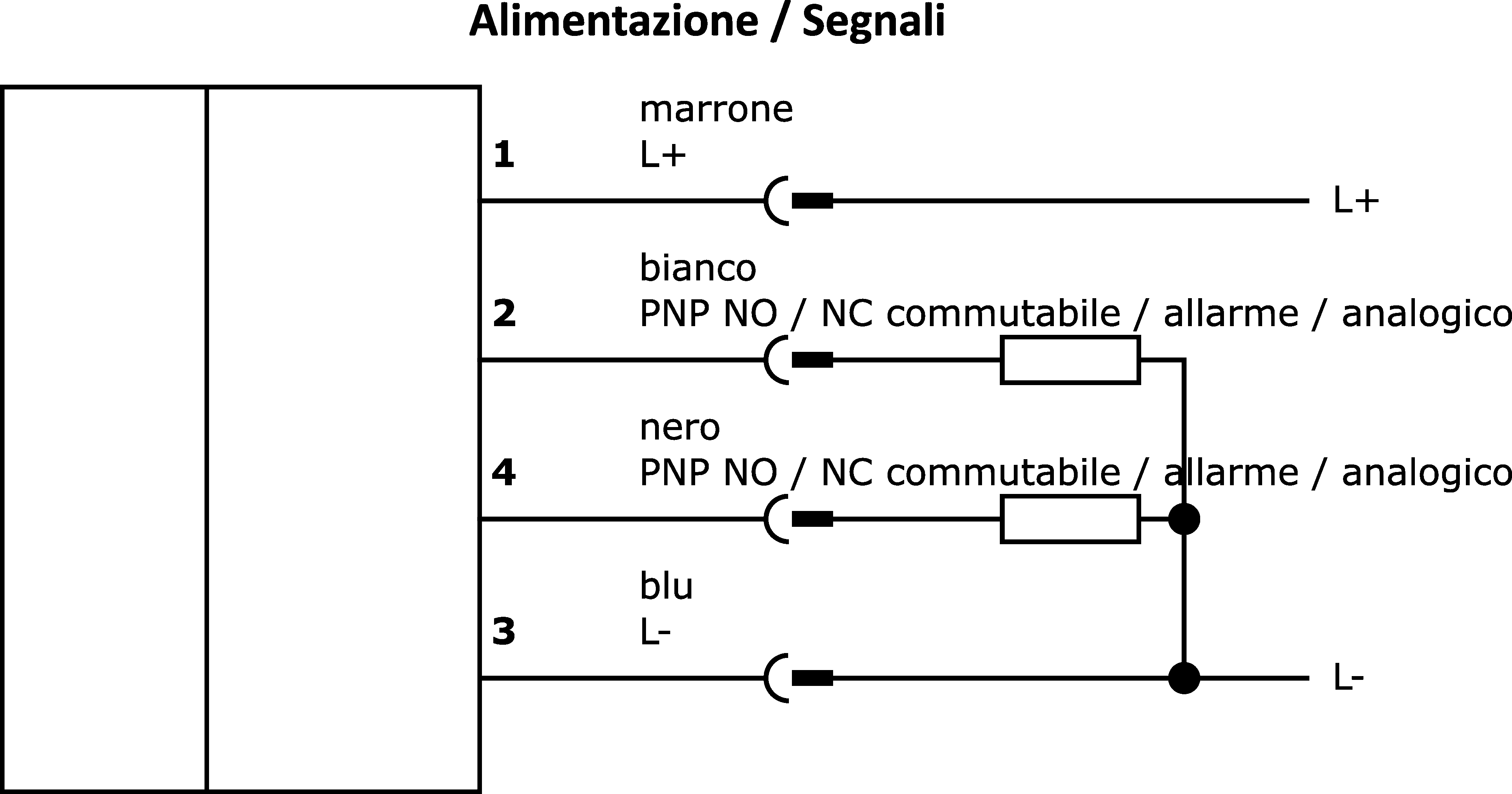

pngSchema di connessione a InternetPNG-File, 26 KB
Software
-
zipSoftware Comfort e istruzioni per l'usoZIP-File, 124 MB
-
zipDriver USBZIP-File, 2.2 MB
-
zipSoftware e istruzioni per l'usoZIP-File, 127 MB
-
zipSensorFinderZIP-File, 26 MB
Software versioni precedenti
-
zipSoftware e istruzioni per l'usoZIP-File, 82 MB
-
zipSoftware e istruzioni per l'usoZIP-File, 28 MB
-
zipSoftware e istruzioni per l'usoZIP-File, 56 MB
-
zipSensorFinderZIP-File, 24 MB
Firmware
-
zipCaricatore di firmwareZIP-File, 23 MB
-
zipFirmwareZIP-File, 13 KB
-
zipCaricatore di programmiZIP-File, 23 MB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 479 KB
-
pdfDichiarazione di conformità CEPDF-File, 253 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27270907 |
| eClass-7.1 | 27270907 |
| eClass-8.0 | 27270907 |
| eClass-9.0 | 27270907 |
| eClass-9.1 | 27270907 |
| ETIM-6.0 | EC001817 |
| ETIM-7.0 | EC001817 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Compatibile con POP | Sì |
| Conforme al TSCA | Sì |
| Gruppo di prodotti IPF | 104 Sensori di colore |
| Dimensioni dell'imballaggio | 99 x 60 x 160mm |
| Peso lordo | 141g |
| Numero di tariffa doganale | 85365019 |
| Numero WEEE | 40951076 |
