ARTICOLO FUORI PRODUZIONE

PYSI0317

PYSI0317
Articolo di follow-up?
Saremo lieti di consigliarvi!
Sensore, telecamera a scansione lineare, 39x65x65mm, 24V DC, 3x PNP/NPN programmabile/configurabile, 0-10V/4-20mA, connettore M9 a 8 poli, IP54, alluminio anodizzato/anodizzato, 1,5kHz, parametrizzazione, RS232

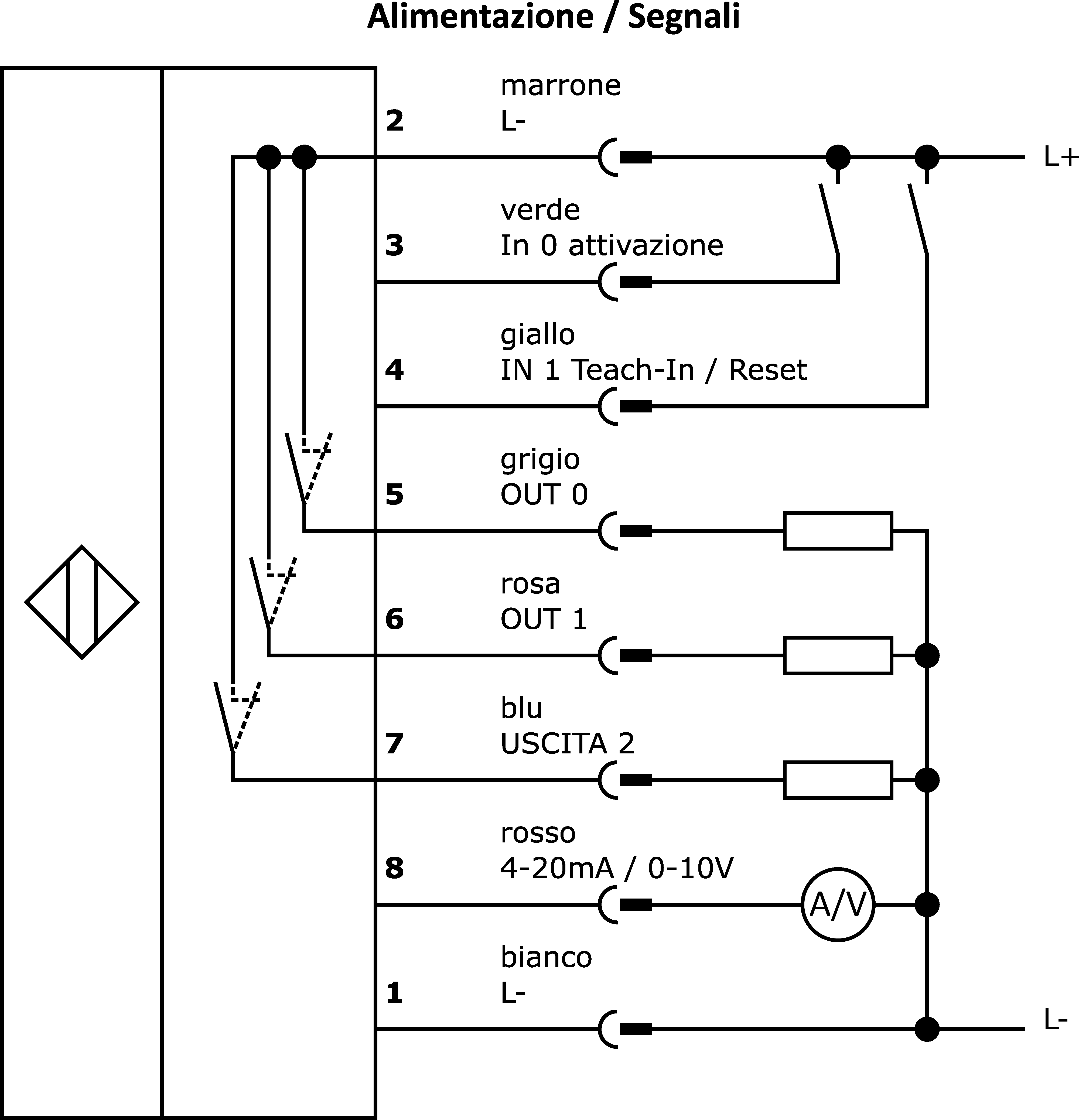

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Sistemi di telecamere - Telecamere a scansione lineare

I sensori ottici funzionano senza contatto. Rilevano gli oggetti indipendentemente dalle loro proprietà (ad esempio, forma, colore, struttura superficiale, materiale). La modalità di funzionamento di base si basa sulla trasmissione e sulla ricezione della luce. Ne esistono tre tipi diversi: 1. il sensore a sbarramento è costituito da due dispositivi separati, un trasmettitore e un ricevitore, allineati tra loro. Se il fascio di luce tra i due dispositivi viene interrotto, l'uscita di commutazione integrata nel ricevitore cambia il suo stato. 2 Con il sensore a riflessione, il trasmettitore e il ricevitore si trovano in un unico dispositivo. Il fascio di luce trasmesso viene riflesso sul ricevitore da un riflettore da montare di fronte. Non appena il fascio di luce viene interrotto, l'uscita di commutazione integrata nel dispositivo cambia stato. 3. con lo scanner luminoso, il trasmettitore e il ricevitore sono in un unico dispositivo. Il fascio di luce trasmesso viene riflesso dall'oggetto da rilevare. Non appena il ricevitore rileva la luce riflessa, l'uscita di commutazione integrata nel dispositivo cambia stato.

Altre proprietà

Dimensione del chip CCD
6mm
Temperatura ambiente
-10 - 60°C

Proprietà elettriche

Numero di ingressi digitali
2
Numero di uscite di commutazione
3
Tipo di funzione di commutazione
Programmabile/configurabile
Tipo di uscita analogica
0 - 10 V, 4 - 20 mA
Tipo di collegamento elettrico
Connettore M9
Progettazione dell'uscita di commutazione
PNP/NPN
Corrente di commutazione nominale
100mA
Procedura di impostazione
Parametrizzazione
Corrente a vuoto
200mA
Numero di pali
8
Frequenza di commutazione
1.500Hz
Classe di protezione
III
Funzione touch
Commutazione luce/buio
Tipo di contatto a spina, interfaccia di comunicazione
Femmina (presa)
Tipo di connessione a innesto, interfaccia di comunicazione
Connettore M5
Numero di poli del collegamento di interfaccia
4
Interfaccia di comunicazione supportata
RS232
Display
Display a LED
Funzioni di protezione
Protezione da cortocircuito, Protezione dall'inversione di polarità
Tensione di esercizio
Collegamento elettrico

Proprietà meccaniche

Design
Cuboide
Larghezza
65mm
Altezza
39mm
Lunghezza
65mm
Temperatura di stoccaggio
-20 - 85°C
Superficie
rivestimento in teflon
Collegamento dell'obiettivo
Attacco C (1-32 UN 2A)
Classe di protezione (IP)
IP54
Materiale dell'alloggiamento
Alluminio
Dimensioni

Proprietà ottiche

Risoluzione del sensore di immagine
512x1
Emissione di luce
assiale
Trova gli accessori per PYSI0317 in questi gruppi di prodotti:

Altri sensori

Tappo a vite M5

VK000053
VK000053
Tappo a vite, M5, plastica, nero
1,60 €
Il tuo prezzo
In magazzino

Tecnologia di connessione

Cavo di collegamento RS232/Ethernet

VKSI0297
VKSI0297
Cavo di collegamento RS232/Ethernet, 0,5 m, connettore M5 a 4 poli diritto, connettore M12 a 4 poli diritto, codifica D,…
300,50 €
Il tuo prezzo
Carenza di scorte

Connettore cavo M5 USB

VK207U40
VK207U40
Cavo di collegamento RS232/USB, 2 m, spina M5 angolata, spina USB-A diritta, PUR (poliuretano)
172,30 €
Il tuo prezzo
Su richiesta
VK207U44
VK207U44
Cavo di collegamento RS232/USB, 2 m, connettore M5 diritto, connettore USB-A diritto, PUR (poliuretano)
172,30 €
Il tuo prezzo
Carenza di scorte
VK507U40
VK507U40
Cavo di collegamento RS232/USB, 5 m, spina M5 angolata, spina USB-A diritta, PUR (poliuretano)
215,90 €
Il tuo prezzo
Su richiesta
VK507U44
VK507U44
Cavo di collegamento RS232/USB, 5 m, connettore M5 diritto, connettore USB-A diritto, PUR (poliuretano)
215,90 €
Il tuo prezzo
Carenza di scorte

Connettore del cavo M9

VK207B41
VK207B41
Cavo di collegamento, 2 m, spina M9 a 8 poli angolata, estremità libera del cavo, 8x0,14 mm², PUR (poliuretano), 125 V,…
73,70 €
Il tuo prezzo
Carenza di scorte
VK207B45
VK207B45
Cavo di collegamento, 2 m, connettore M9 a 8 poli diritto, estremità libera, 8x0,14 mm², PUR (poliuretano), 125 V, IP67,…
73,70 €
Il tuo prezzo
In magazzino
VK507B41
VK507B41
Cavo di collegamento, 5 m, spina M9 a 8 poli angolata, estremità libera del cavo, 8x0,14 mm², PUR (poliuretano), 125 V,…
112,80 €
Il tuo prezzo
Carenza di scorte
VK507B45
VK507B45
Cavo di collegamento, 5 m, connettore M9 a 8 poli diritto, estremità libera del cavo, 8x0,14 mm², PUR (poliuretano), 125…
102,10 €
Il tuo prezzo
In magazzino
VKA07B45
VKA07B45
Cavo di collegamento, 10 m, connettore M9 a 8 poli diritto, estremità libera, a 8 conduttori, PUR (poliuretano),…
137,50 €
Il tuo prezzo
In magazzino
VKBE7B45
VKBE7B45
Cavo di collegamento, 25 m, connettore M9 a 8 pin diritto, estremità libera del cavo, a 8 conduttori, PUR (poliuretano)
303,80 €
Il tuo prezzo
Su richiesta

Connettore per cavo M5 Presa sub-D

VK207F44
VK207F44
Cavo di collegamento RS232/Sub-D, 2 m, spina M5 diritta, spina D-Sub a 9 poli diritta, PUR (poliuretano)
95,60 €
Il tuo prezzo
Carenza di scorte

Prese per cavi Presa M8 Spina M8 4 fili

VK030F71
VK030F71
Cavo di collegamento, 0,3 m, presa M8 a 4 poli angolare, spina M8 a 4 poli diritta, a 4 conduttori, PUR (poliuretano),…
15,90 €
Il tuo prezzo
In magazzino
VK030F75
VK030F75
Cavo di collegamento, 0,3 m, connettore M8 a 4 poli diritto, spina M8 a 4 poli diritto, a 4 conduttori, PUR…
13,90 €
Il tuo prezzo
In magazzino
VK060F71
VK060F71
Cavo di collegamento, 0,6 m, presa M8 a 4 poli angolare, spina M8 a 4 poli diritta, a 4 conduttori, PUR (poliuretano),…
16,20 €
Il tuo prezzo
In magazzino
VK060F75
VK060F75
Cavo di collegamento, 0,6 m, connettore M8 a 4 poli diritto, spina M8 a 4 poli diritto, a 4 conduttori, PUR…
14,30 €
Il tuo prezzo
In magazzino
VK100F71
VK100F71
Cavo di collegamento, 1 m, presa M8 a 4 poli angolare, spina M8 a 4 poli diritta, a 4 conduttori, PUR (poliuretano),…
16,50 €
Il tuo prezzo
In magazzino
VK100F75
VK100F75
Cavo di collegamento, 1 m, presa M8 a 4 poli diritti, spina M8 a 4 poli diritti, a 4 conduttori, PUR (poliuretano),…
15,30 €
Il tuo prezzo
In magazzino
VK150F71
VK150F71
Cavo di collegamento, 1,5 m, presa M8 a 4 poli angolare, spina M8 a 4 poli diritta, a 4 conduttori, PUR (poliuretano),…
16,90 €
Il tuo prezzo
Carenza di scorte
VK150F75
VK150F75
Cavo di collegamento, 1,5 m, presa M8 a 4 poli diritti, spina M8 a 4 poli diritti, a 4 conduttori, PUR (poliuretano),…
16,60 €
Il tuo prezzo
Carenza di scorte
VK200F71
VK200F71
Cavo di collegamento, 2 m, presa M8 a 4 poli angolare, spina M8 a 4 poli diritta, a 4 conduttori, PUR (poliuretano),…
18,70 €
Il tuo prezzo
Carenza di scorte
VK200F75
VK200F75
Cavo di collegamento, 2 m, presa M8 a 4 poli diritti, spina M8 a 4 poli diritti, a 4 conduttori, PUR (poliuretano),…
18,10 €
Il tuo prezzo
In magazzino
VK300F75
VK300F75
Cavo di collegamento, 3 m, presa M8 a 4 poli diritti, spina M8 a 4 poli diritti, a 4 conduttori, PUR (poliuretano),…
19,20 €
Il tuo prezzo
In magazzino
VK500F71
VK500F71
Cavo di collegamento, 5 m, presa M8 a 4 poli angolare, spina M8 a 4 poli diritta, a 4 conduttori, PUR (poliuretano),…
23,00 €
Il tuo prezzo
Su richiesta
VK500F75
VK500F75
Cavo di collegamento, 5 m, presa M8 a 4 poli diritti, spina M8 a 4 poli diritti, a 4 conduttori, PUR (poliuretano),…
22,20 €
Il tuo prezzo
In magazzino
Classificazione Classe
eClass-7.0 27310201
eClass-7.1 27310201
eClass-8.0 27310201
eClass-9.0 27310201
eClass-9.1 27310201
ETIM-6.0 EC001511
ETIM-7.0 EC001511
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 705 Dispositivi speciali (SI)
Dimensioni dell'imballaggio 99 x 60 x 160mm
Peso lordo 186g
Impronta di carbonio 3,55kg CO₂e
Numero di tariffa doganale 90314990
Numero WEEE 40951076
