ARTÍCULO DESCONTINUADO

PYSI0317

PYSI0317
Modelo sucesor?
¡Estaremos encantados de asesorarle!
Sensor, cámara de exploración lineal, 39x65x65mm, 24V CC, 3x PNP/NPN programable/configurable, 0-10V/4-20mA, conector M9 de 8 polos, IP54, aluminio anodizado/anodizado, 1,5kHz, parametrización, RS232

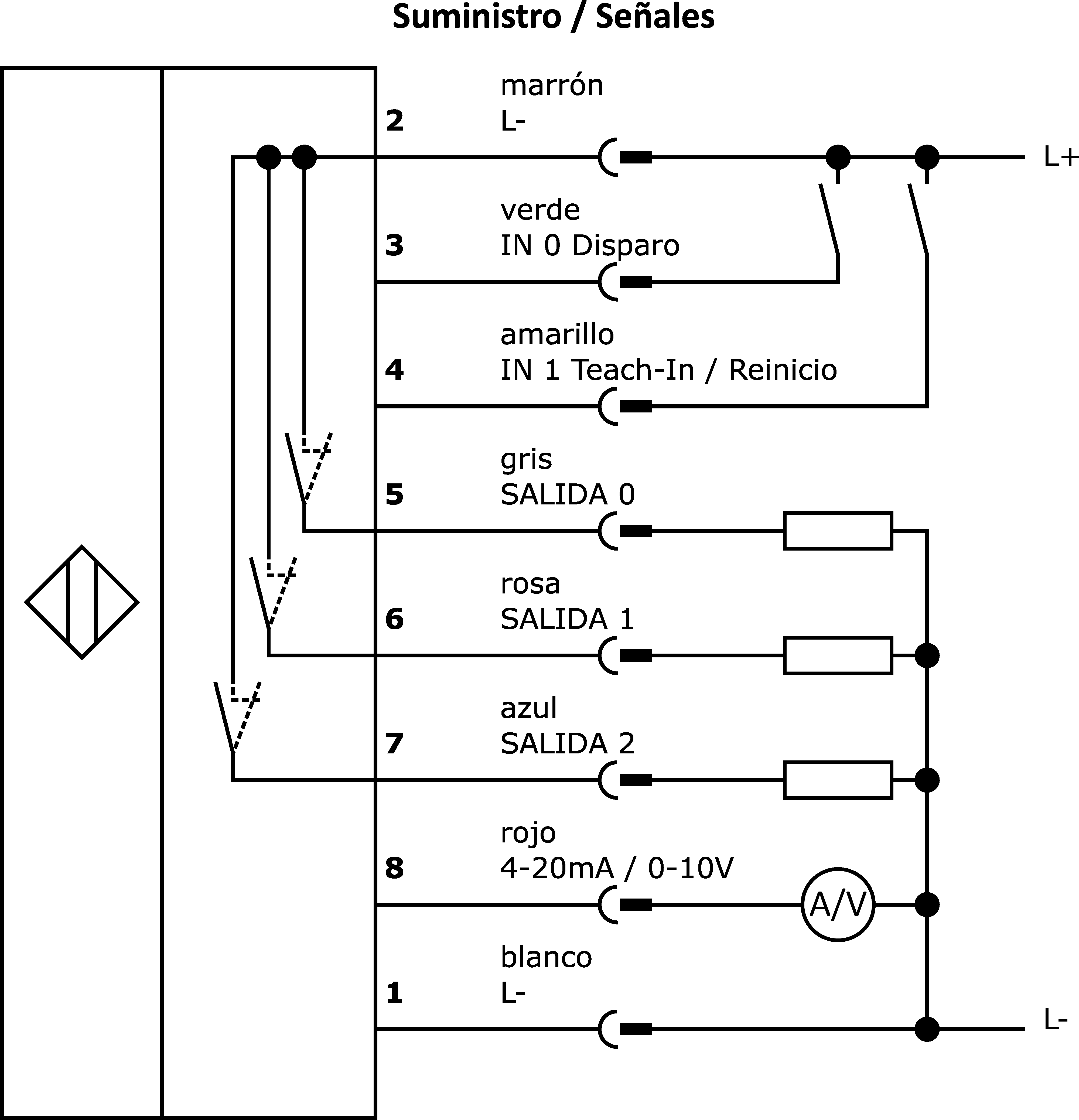

esquema de circuitos
dibujo acotado
Modelo 3D
Comparar

sistemas de cámaras - Cámara de líneas

Los sensores ópticos funcionan sin contacto. Detectan objetos independientemente de sus propiedades (por ejemplo, forma, color, estructura de la superficie, material). El modo básico de funcionamiento se basa en la transmisión y recepción de luz. Existen tres tipos diferentes: 1. el sensor de haz luminoso pasante consta de dos dispositivos separados, un emisor y un receptor, que están alineados entre sí. Si se interrumpe el haz de luz entre los dos dispositivos, la salida de conmutación integrada en el receptor cambia su estado. 2 En el sensor catadióptrico, el emisor y el receptor se encuentran en un solo dispositivo. El haz de luz transmitido se refleja en el receptor mediante un reflector que se monta enfrente. En cuanto se interrumpe el haz luminoso, la salida de conmutación integrada en el dispositivo cambia su estado. 3. con el escáner óptico, el emisor y el receptor se encuentran en un solo dispositivo. El haz de luz transmitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el aparato cambia de estado.

Características ópticas

Resolución del captador de imágenes
512x1
Salida de luz
axial

Datos eléctricos

Cantidad de entradas digitales
2
Cantidad de salidas de conmutación
3
Tipo de función de conmutación
Programable/configurable
Tipo de salida analógica
0 - 10 V, 4 - 20 mA
Tipo de conexión eléctrica
Conector M9
Versión de la salida de conmutación
PNP/NPN
Corriente de conmutación asignada
100mA
Procedimiento de ajuste
Parametrización
Corriente en vacío
200mA
Número de polos
8
Frecuencia de conmutación
1.500Hz
Clase de seguridad
III
Función de escaneo
de conmutación claridad/oscuridad
Tipo de contacto enchufable, interfaz de comunicación
Hembrilla
Tipo de conexión enchufable, interfaz de comunicación
Conector M5
Número de polos de la conexión de la interfaz
4
Interfaz de comunicación admitida
RS232
Pantalla
pantalla LED
Funciones de protección
Protección contra cortocircuitos, Protección contra polaridad inversa
Tensión de servicio
Conexión eléctrica

Datos mecánicos

Diseño
Cubo
Ancho
65mm
Altura
39mm
Longitud
65mm
Temperatura de almacenamiento
-20 - 85°C
Superficie
recubrimiento de teflón
Conexión del objetivo
C-Mount (1-32 UN 2A)
Grado de protección (IP)
IP54
Material de la carcasa
Aluminio
dimensiones

Otros datos

Tamaño del chip CCD
6mm
Temperatura ambiente
-10 - 60°C
